电动单梁起重机使用说明书LD

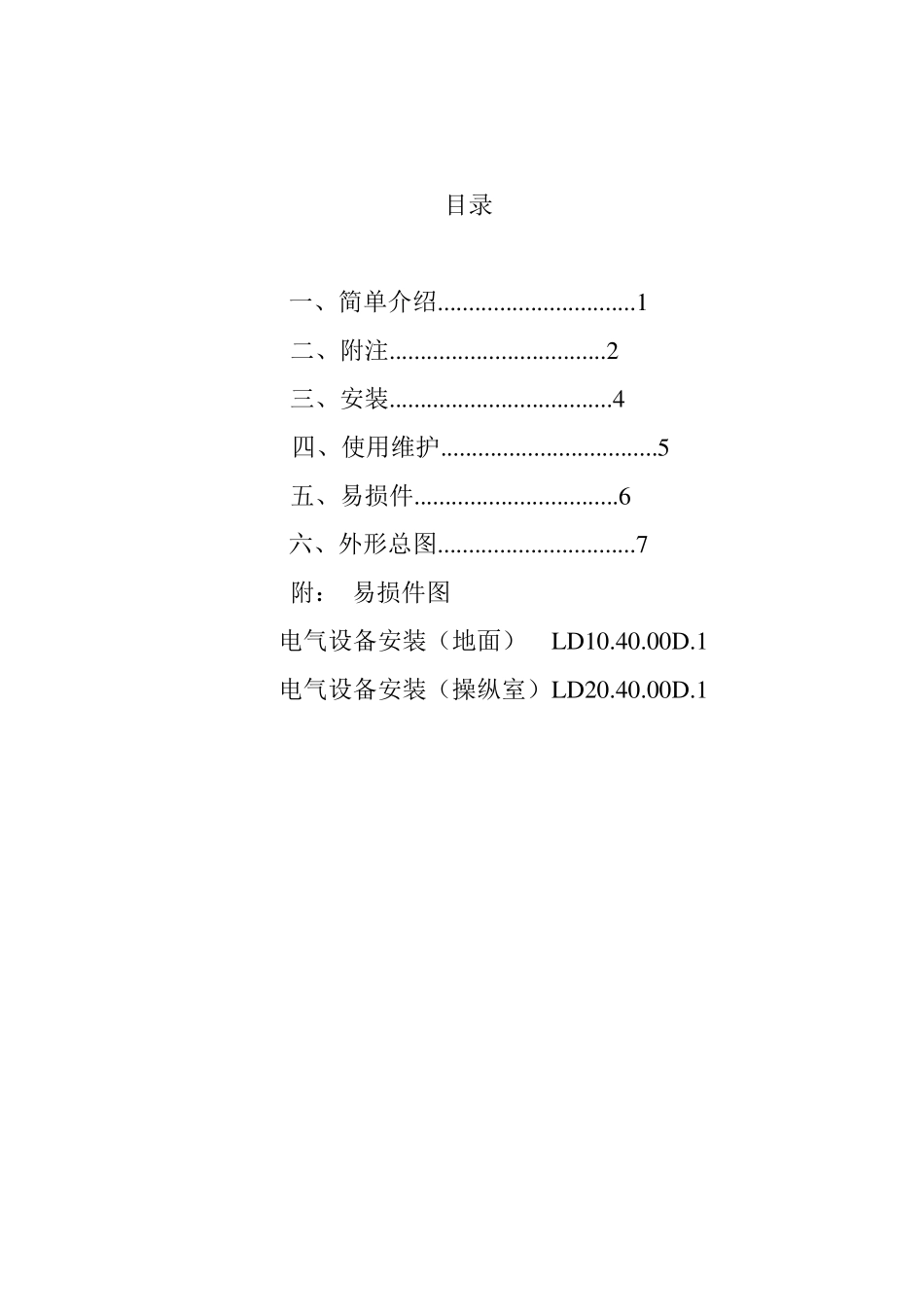

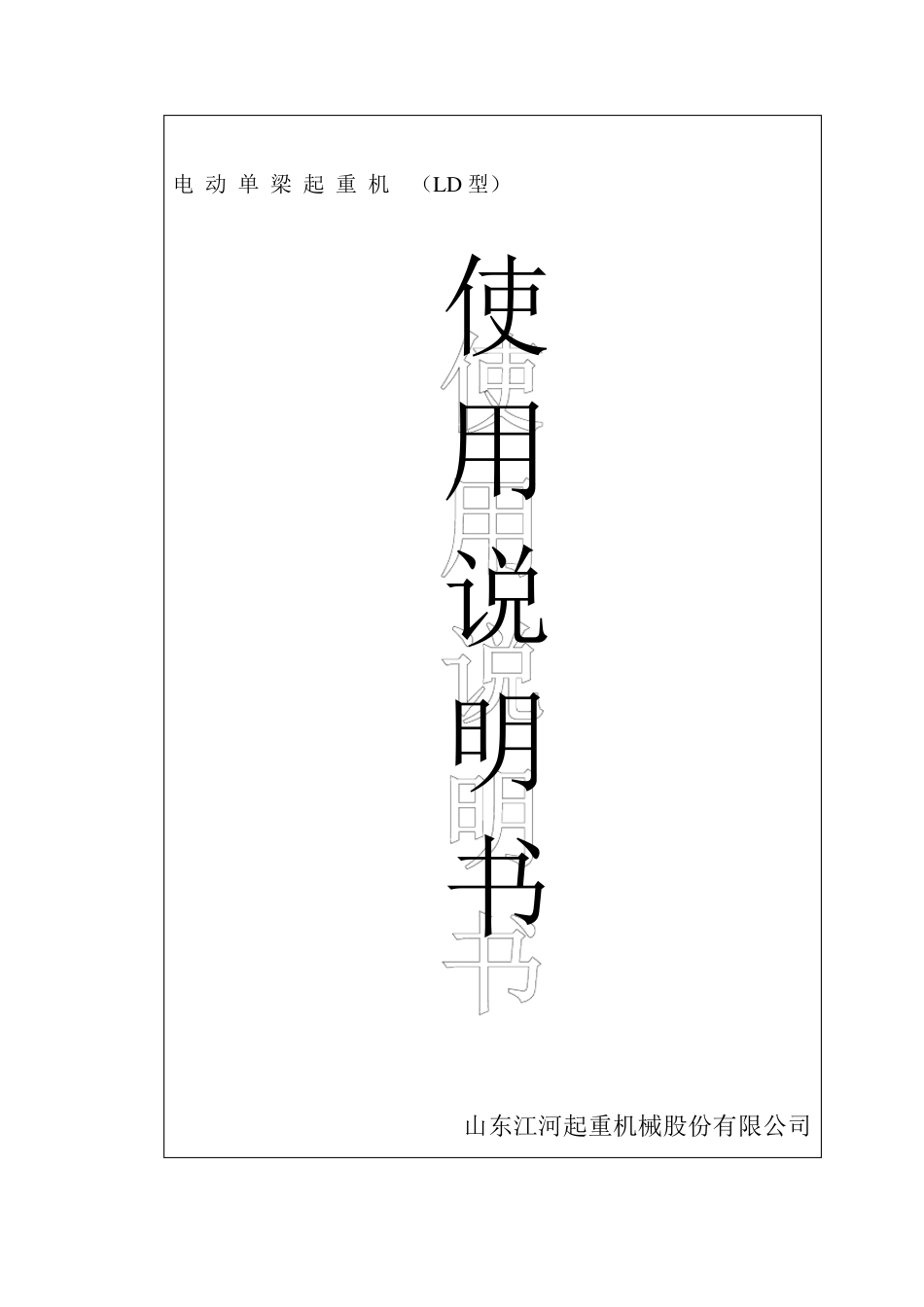

电 动 单 梁 起 重 机 （LD 型） 使 用 说 明 书 山东江河起重机械股份有限公司 目录 一、简单介绍................................1 二、附注...................................2 三、安装....................................4 四、使用维护...................................5 五、易损件.................................6 六、外形总图................................7 附： 易损件图 电气设备安装（地面） LD10.40.00D.1 电气设备安装（操纵室）LD20.40.00D.1 一、简单介绍： LD 型电动单梁起重机（以下简称起重机）是按标准 JB/T1306-2008设计制造的。与 CD1、MD1、HD 等形式的电动葫芦配套使用，成为一种有轨运行的轻小型起重机。其适用起重量为 1～20t，跨度为 7.5～30m，工作环境温度在-30～+40℃范围内,用遥控的方式操纵。本厂产品为一般用途起重机，多用于冶金、机械制造、装配、仓库等场所。其结构特点如下： 1.金属结构部分：主梁采用钢板压延成形的 U 型槽钢，再与工字钢组焊成箱形实腹梁，横梁也是采用钢板压延成 U 型槽钢，再组焊成箱形横梁，为存运输方便，主横梁之间采用螺栓(45＃钢制)连接而成一体。 2.电动葫芦：电动葫芦可起升重物，并沿主梁纵向移动。其结构特点详见有关电动葫芦说明书。 3.运行机构：本产品是采用分别驱动形式，驱制动靠锥形制动电动机来完成。传动是采用“一开一闭”式齿轮传动，其闭式齿轮部分是借用 5t锥形葫芦运行小车部分的减速器。 4.电气设备：本产品为操作人员安全起见，控制部分采用安全电压 36伏，所用运行电动机有单速锥形鼠笼电动机（用于运行速度 30 和 45m/min）和锥形绕线电动机（用于运行速度 75m/min）二种形式，随操纵形式的不同，设有两种电气控制，电动葫芦及整个起重机均设有安全装置，如起升限位开关、终点限位开关等。 5.本产品规格表示如下： 遥控操纵：例：起重量 3t,跨度 10.5m,运行速度 30m/min。表示方法；LD-A3-10.5-30。 二、附注： 1. 电动葫芦的安装、使用、维护等请详见有关电动葫芦的说明书。 2. 用户在签订合同中应阐明以下几点： 〔1〕起重量________________________吨。 〔2〕跨度__________________________米。 〔3〕起升高度______________________米。 〔4〕起重机运行速度________________米／分。 〔5〕工作级别______________________JC=％。 〔6〕电源___________伏___________...
