电动汽车传导式充电接口全球标准介绍

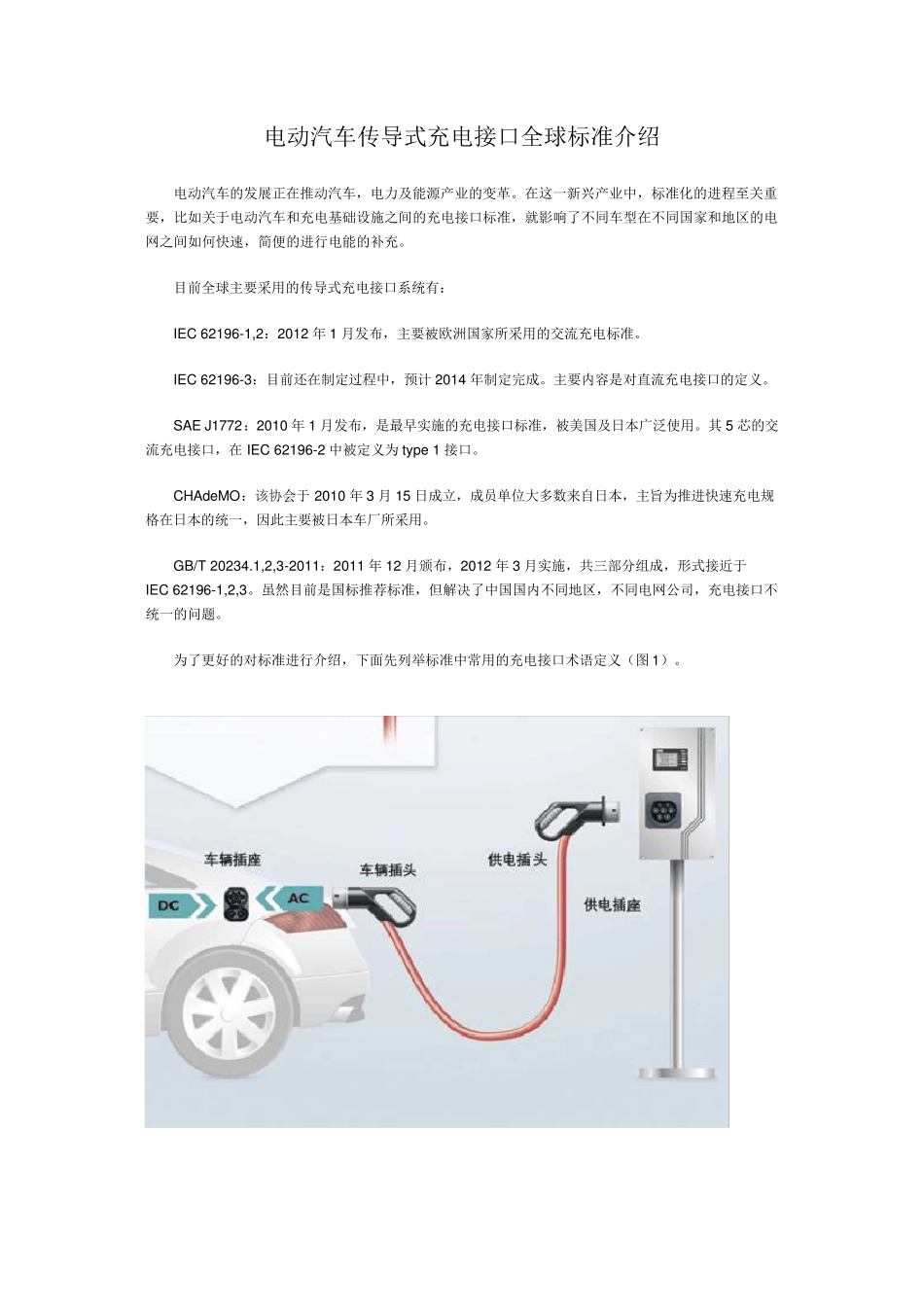

电动汽车传导式充电接口全球标准介绍_第1页
1/6

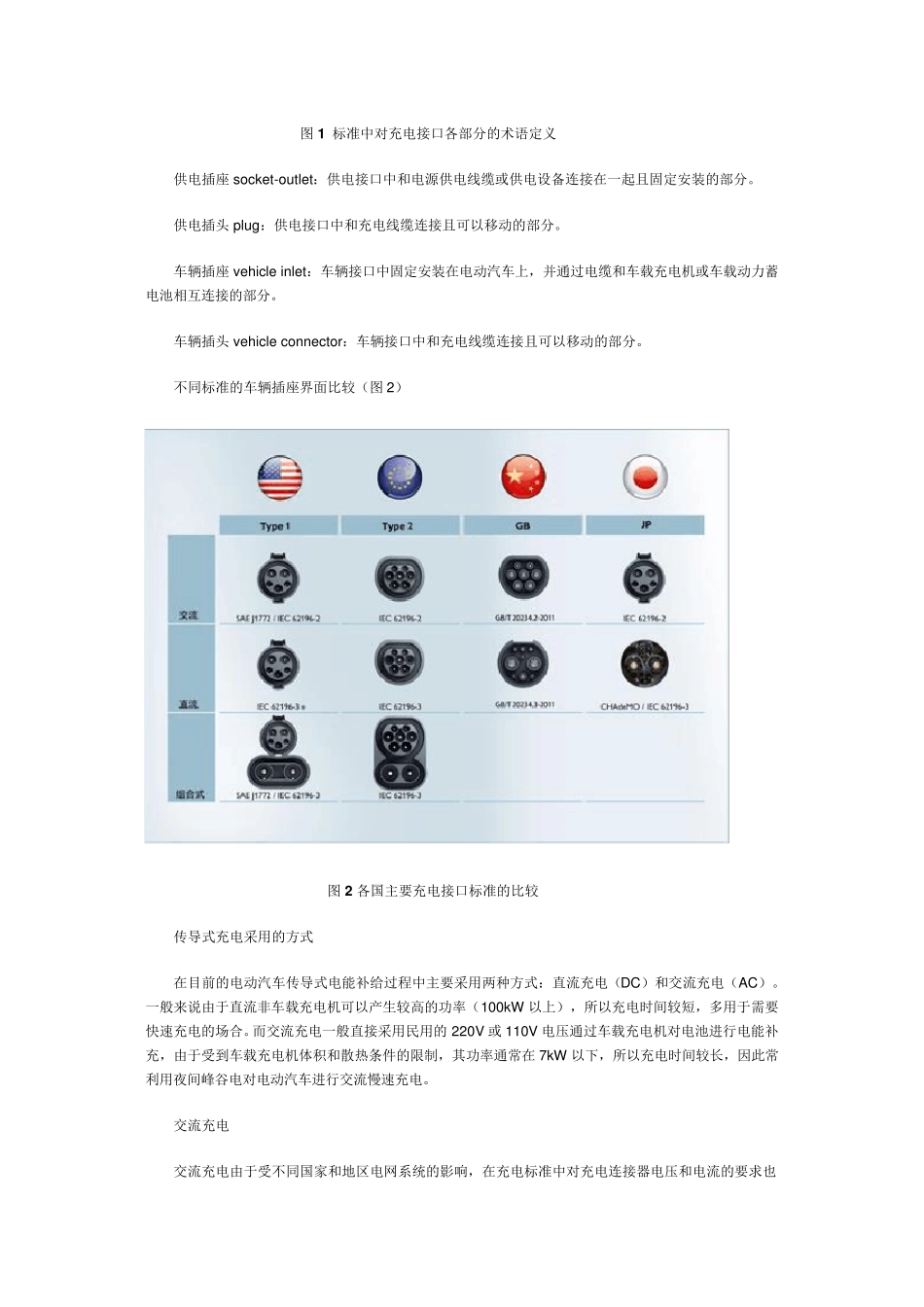

电动汽车传导式充电接口全球标准介绍_第2页
2/6

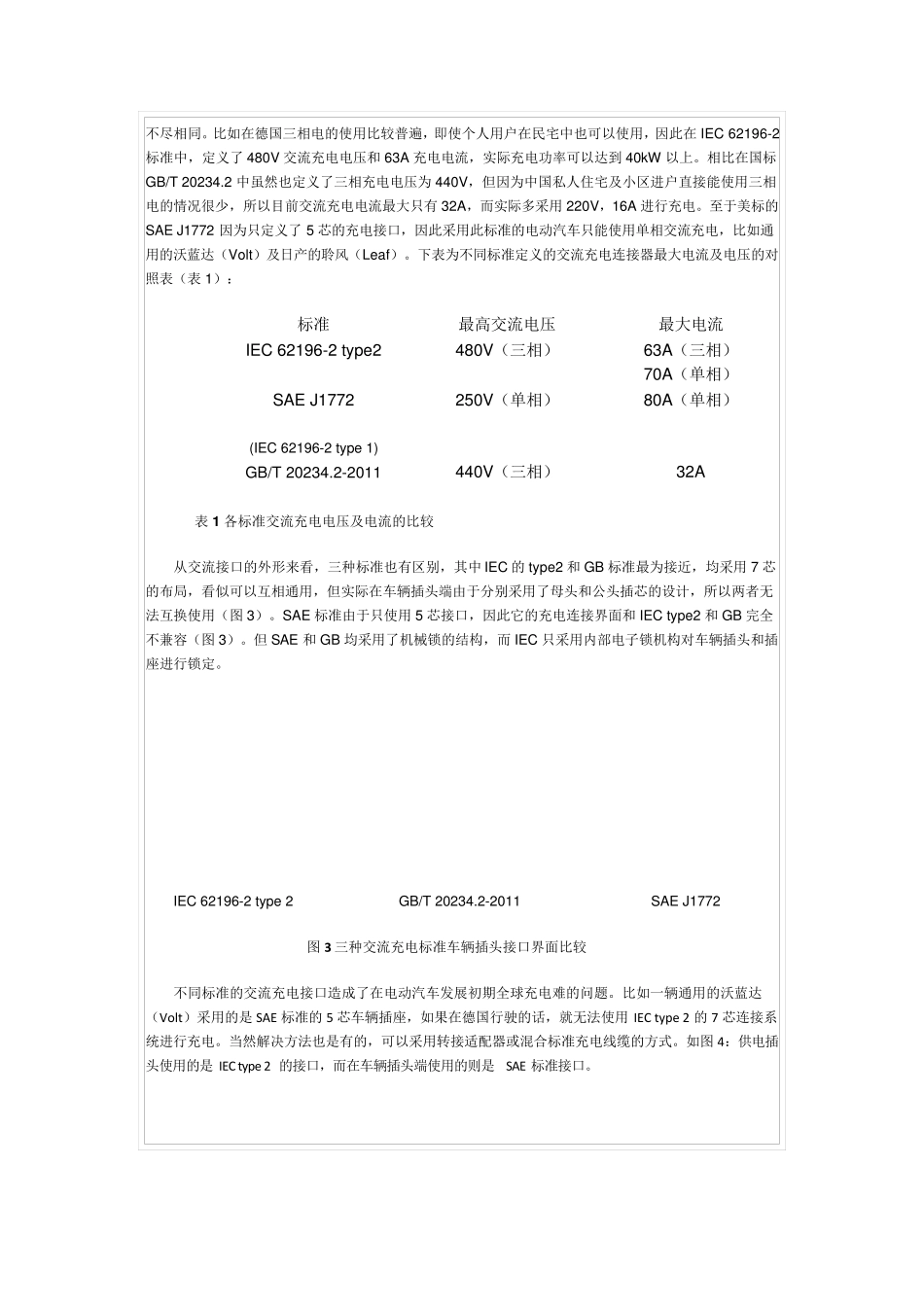

电动汽车传导式充电接口全球标准介绍_第3页
3/6
电动汽车传导式充电接口全球标准介绍 电动汽车的发展正在推动汽车,电力及能源产业的变革。在这一新兴产业中,标准化的进程至关重要,比如关于电动汽车和充电基础设施之间的充电接口标准,就影响了不同车型在不同国家和地区的电网之间如何快速,简便的进行电能的补充。 目前全球主要采用的传导式充电接口系统有: IEC 62196-1,2:2012 年 1 月发布,主要被欧洲国家所采用的交流充电标准。 IEC 62196-3:目前还在制定过程中,预计 2014 年制定完成。主要内容是对直流充电接口的定义。 SAE J1772:2010 年 1 月发布,是最早实施的充电接口标准,被美国及日本广泛使用。其 5 芯的交流充电接口,在IEC 62196-2 中被定义为 ty pe 1 接口。 CHAdeMO:该协会于 2010 年 3 月 15 日成立,成员单位大多数来自日本,主旨为推进快速充电规格在日本的统一,因此主要被日本车厂所采用。 GB/T 20234.1,2,3-2011:2011 年 12 月颁布,2012 年 3 月实施,共三部分组成,形式接近于IEC 62196-1,2,3。虽然目前是国标推荐标准,但解决了中国国内不同地区,不同电网公司,充电接口不统一的问题。 为了更好的对标准进行介绍,下面先列举标准中常 用的充电接口术 语 定义( 图 1) 。 图1 标准中对充电接口各部分的术语定义 供电插座 socket-outlet:供电接口中和电源供电线缆或供电设备连接在一起且固定安装的部分。 供电插头 plug:供电接口中和充电线缆连接且可以移动的部分。 车辆插座 vehicle inlet:车辆接口中固定安装在电动汽车上,并通过电缆和车载充电机或车载动力蓄电池相互连接的部分。 车辆插头 vehicle connector:车辆接口中和充电线缆连接且可以移动的部分。 不同标准的车辆插座界面比较(图2) 图2 各国主要充电接口标准的比较 传导式充电采用的方式 在目前的电动汽车传导式电能补给过程中主要采用两种方式:直流充电(DC)和交流充电(AC)。一般来说由于直流非车载充电机可以产生较高的功率(100kW 以上),所以充电时间较短,多用于需要快速充电的场合。而交流充电一般直接采用民用的220V 或110V 电压通过车载充电机对电池进行电能补充,由于受到车载充电机体积和散热条件的限制,其功率通常在7kW 以下,所以充电时间较长,因此常利用夜间峰谷电对电动汽车进行交流慢速充电。 交流充电 交流充电由于受不同国家和地区电网系统的影响,在充电标准中对充电连接器电压和电流的要...
