电动阀与电磁阀

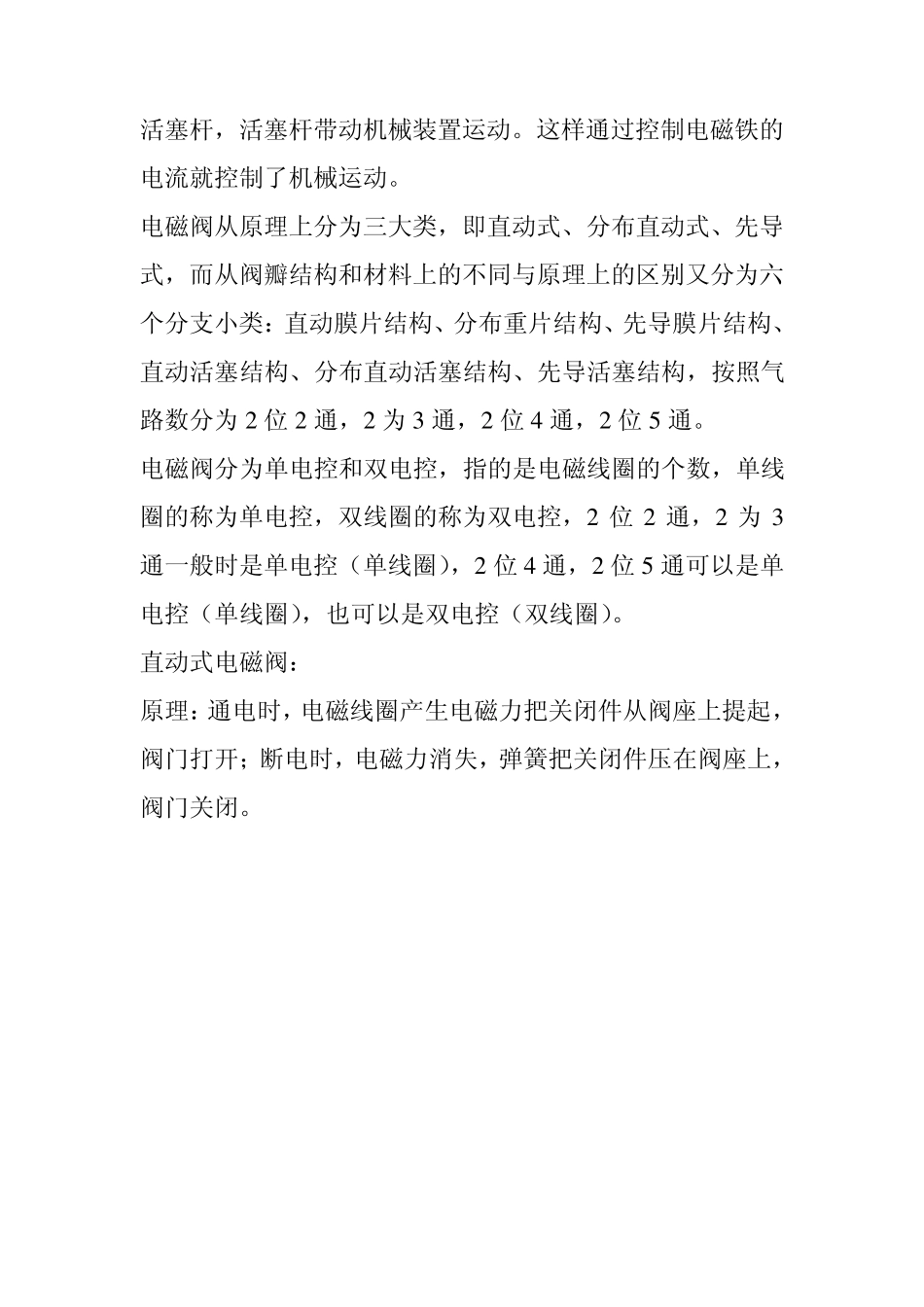

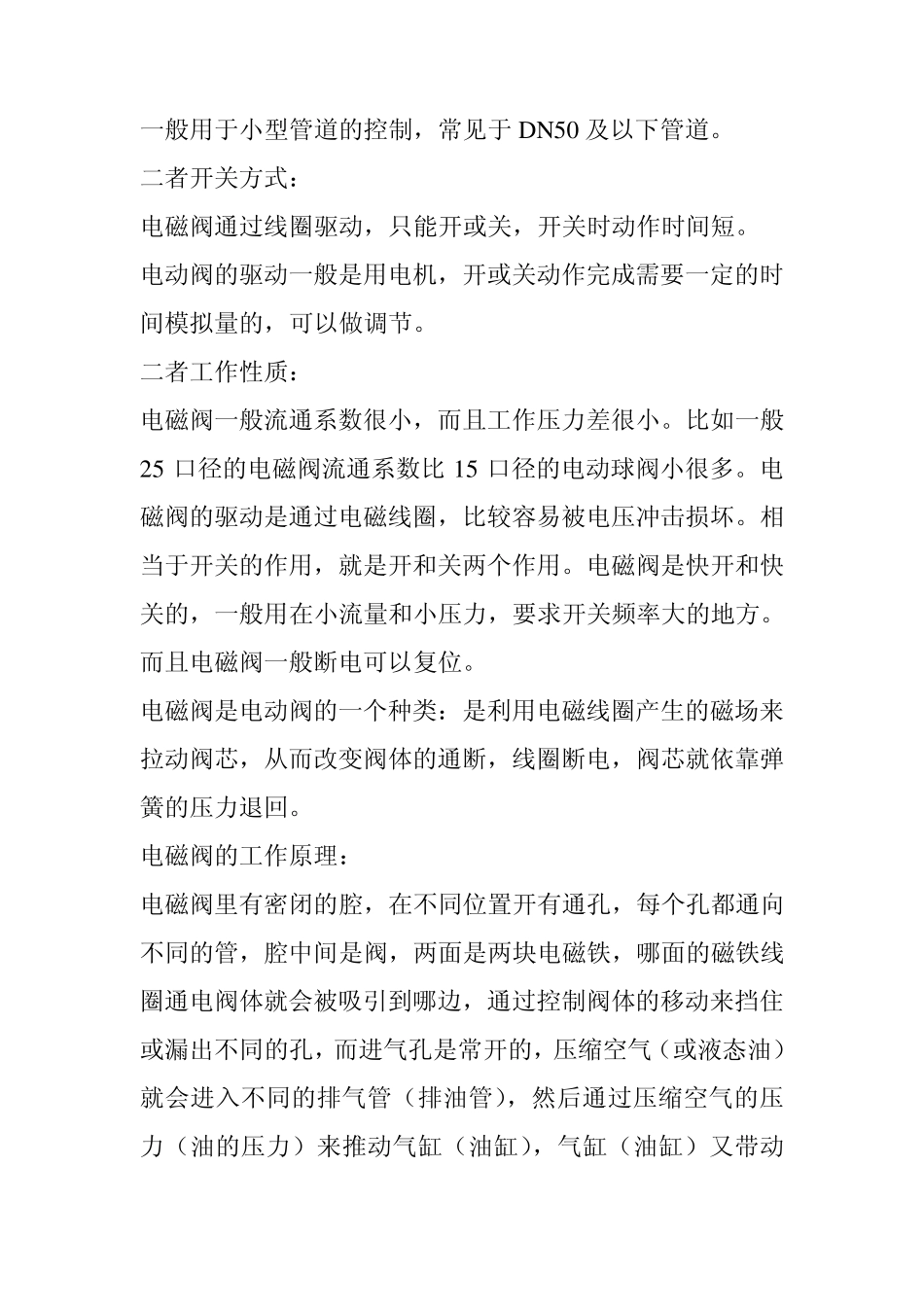

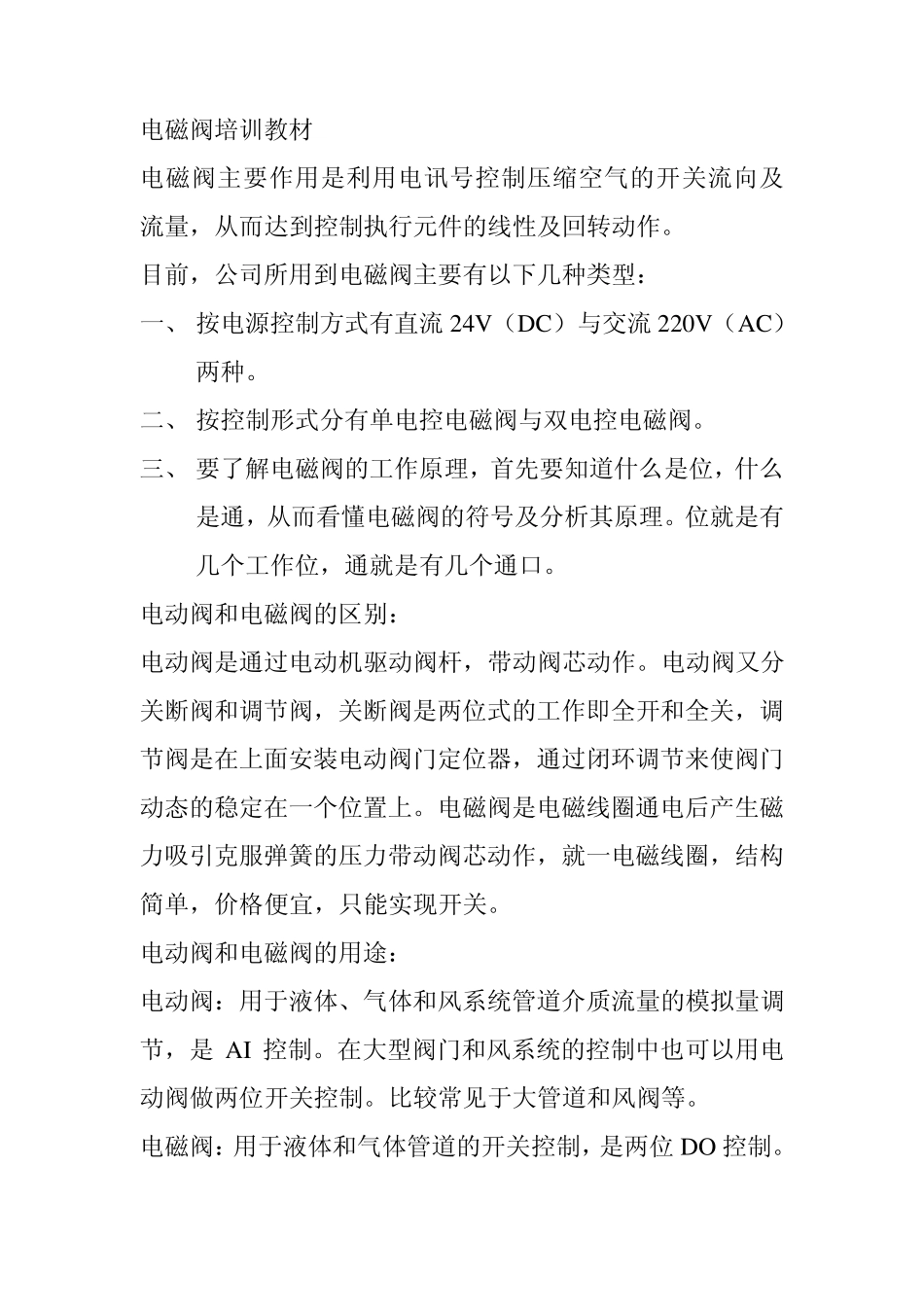

电磁阀培训教材 电磁阀主要作用是利用电讯号控制压缩空气的开关流向及流量，从而达到控制执行元件的线性及回转动作。 目前，公司所用到电磁阀主要有以下几种类型： 一、 按电源控制方式有直流24V （DC）与交流220V （AC）两种。 二、 按控制形式分有单电控电磁阀与双电控电磁阀。 三、 要了解电磁阀的工作原理，首先要知道什么是位，什么是通，从而看懂电磁阀的符号及分析其原理。位就是有几个工作位，通就是有几个通口。 电动阀和电磁阀的区别： 电动阀是通过电动机驱动阀杆，带动阀芯动作。电动阀又分关断阀和调节阀，关断阀是两位式的工作即全开和全关，调节阀是在上面安装电动阀门定位器，通过闭环调节来使阀门动态的稳定在一个位置上。电磁阀是电磁线圈通电后产生磁力吸引克服弹簧的压力带动阀芯动作，就一电磁线圈，结构简单，价格便宜，只能实现开关。 电动阀和电磁阀的用途： 电动阀：用于液体、气体和风系统管道介质流量的模拟量调节，是AI 控制。在大型阀门和风系统的控制中也可以用电动阀做两位开关控制。比较常见于大管道和风阀等。 电磁阀：用于液体和气体管道的开关控制，是两位 DO 控制。 一般用于小型管道的控制，常见于D N 50 及以下管道。 二者开关方式： 电磁阀通过线圈驱动，只能开或关，开关时动作时间短。 电动阀的驱动一般是用电机，开或关动作完成需要一定的时间模拟量的，可以做调节。 二者工作性质： 电磁阀一般流通系数很小，而且工作压力差很小。比如一般25 口径的电磁阀流通系数比 15 口径的电动球阀小很多。电磁阀的驱动是通过电磁线圈，比较容易被电压冲击损坏。相当于开关的作用，就是开和关两个作用。电磁阀是快开和快关的，一般用在小流量和小压力，要求开关频率大的地方。而且电磁阀一般断电可以复位。 电磁阀是电动阀的一个种类：是利用电磁线圈产生的磁场来拉动阀芯，从而改变阀体的通断，线圈断电，阀芯就依靠弹簧的压力退回。 电磁阀的工作原理： 电磁阀里有密闭的腔，在不同位置开有通孔，每个孔都通向不同的管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来挡住或漏出不同的孔，而进气孔是常开的，压缩空气（或液态油）就会进入不同的排气管（排油管），然后通过压缩空气的压力（油的压力）来推动气缸（油缸），气缸（油缸）又带动 活塞杆，活塞杆带动机械装置运动。这样通过控制电磁铁的电流就控制了机械运动。 电...
