电大机械制图机考题库

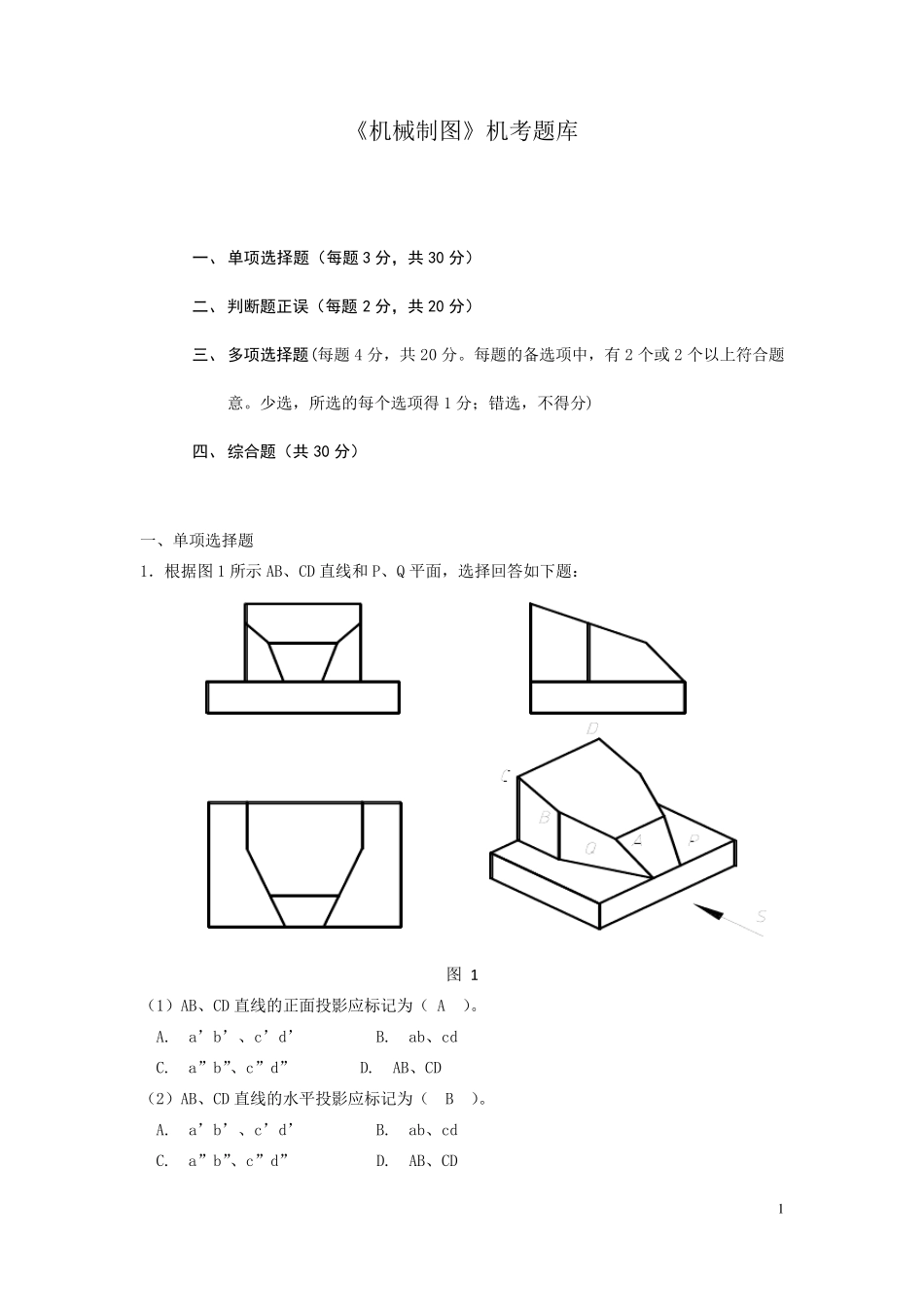

1 《机械制图》机考题库 一、 单项选择题（每题 3 分，共 30 分） 二、 判断题正误（每题 2 分，共 20 分） 三、 多项选择题(每题4 分，共20 分。每题的备选项中，有2 个或2 个以上符合题意。少选，所选的每个选项得1 分；错选，不得分) 四、 综合题（共 30 分） 一、单项选择题 1．根据图1 所示AB、CD 直线和P、Q 平面，选择回答如下题： 图 1 （1）AB、CD 直线的正面投影应标记为（ A ）。 A. a’b’、c’d’ B. ab、cd C. a”b”、c”d” D. AB、CD （2）AB、CD 直线的水平投影应标记为（ B ）。 A. a’b’、c’d’ B. ab、cd C. a”b”、c”d” D. AB、CD 2 （3）AB、CD 直线的侧面投影应标记为（ C ）。 A. a’b’、c’d’ B. ab、cd C. a”b”、c”d” D. AB、CD （4） P、Q 平面的正面投影应标记为（ A ）。 A. p’、q’ B. p、q C. p”、q” D. P、Q （5.） P、Q 平面的水平投影应标记为（ B ）。 A. p’、q’ B. p、q C. p”、q” D. P、Q （6） P、Q 平面的侧面投影应标记为（ C ）。 A. p’、q’ B. p、q C. p”、q” D. P、Q （7） 直线AB 在三个投影面上的投影均不反映实长，因此称之为（ A ） A.一般位置直线或倾斜线 B. 正平线 C. 水平线 D. 侧平线 （8）直线CD 在侧面投影面上的投影有积聚性，因此称之为（ B ） A.一般位置直线或倾斜线 B. 侧垂线 C. 正平线 D. 水平线 （9） 平面P 在（ B ）面上的投影反映实形，因此称之为水平面。 A. 正投影 B. 水平投影 C. 侧投影 D. 一般位置 （10）平面Q 的水平投影具有积聚性，因此称之为（ A ） A. 铅垂面 B. 正垂面 C. 侧垂面 D. 一般位置平面 2. 根据图 1 所示 AB、CD 直线和 P、Q 平面，选择回答如下题： 3 图1 （1）AB、CD 直线的正面投影应标记为（ A ）。 A. a’b’、c’d’ B. ab、cd C. a”b”、c”d” D. AB、CD （2）AB、CD 直线的水平投影应标记为（ B ）。 A. a’b’、c’d’ B. ab、cd C. a”b”、c”d” D. AB、CD （3）AB、CD 直线的侧面投影应标记为（ C ）。 A. a’b’、c’d’ B. ab、cd C. a”b”、c”d” D. AB、CD （4） P、Q 平面的正面投影应标记为（ A ）。 A. p’、q’ B. p、q C. p”、q” D. P、Q （5.） P、Q 平面的水平投影...
