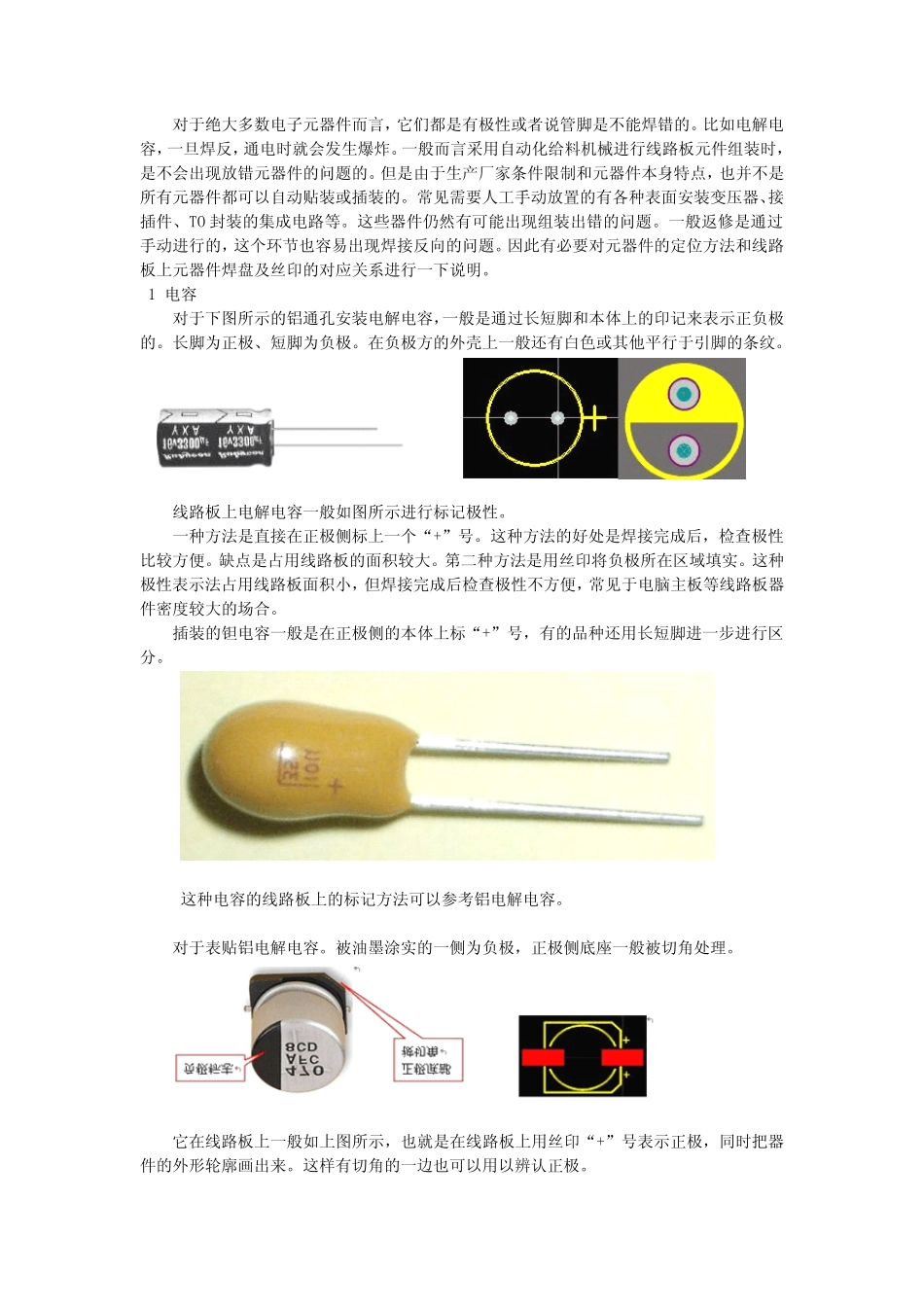

对 于 绝 大 多 数 电 子 元 器 件 而 言 ， 它 们 都 是 有 极 性 或 者 说 管 脚 是 不 能 焊 错 的
比 如 电 解 电容 ， 一 旦 焊 反 ， 通 电 时 就 会 发 生 爆 炸
一 般 而 言 采 用 自 动 化 给 料 机 械 进 行 线 路 板 元 件 组 装 时 ，是 不 会 出 现 放 错 元 器 件 的 问 题 的
但 是 由 于 生 产 厂 家 条 件 限 制 和 元 器 件 本 身 特 点 ， 也 并 不 是所 有 元 器 件 都 可 以 自 动 贴 装 或 插 装 的
常 见 需 要 人 工 手 动 放 置 的 有 各 种 表 面 安 装 变 压 器 、接插 件 、 TO 封 装 的 集 成 电 路 等
这 些 器 件 仍 然 有 可 能 出 现 组 装 出 错 的 问 题
一 般 返 修 是 通 过手 动 进 行 的 ， 这 个 环 节 也 容 易 出 现 焊 接 反 向 的 问 题
因 此 有 必 要 对 元 器 件 的 定 位 方 法和 线 路板 上元 器 件 焊 盘及丝印的 对 应关系进 行 一 下说 明
1 电 容对 于 下图所 示的 铝通 孔安 装 电 解 电 容 ，一 般 是 通 过 长短脚 和 本 体上的 印记来表 示正负极的
长脚 为正极 、 短脚 为负极
在负极 方 的 外壳上一 般 还有 白色或 其他平行 于 引脚 的 条 纹
线 路 板 上电 解 电 容 一 般 如 图所 示进 行 标记极 性
一 种 方 法是 直接 在正极 侧标上一 个 “+”号
这 种 方 法的 好处是 焊 接 完成 后， 检查极 性比 较方 便
缺点 是 占用 线 路 板 的 面 积较大
第二种 方 法是 用 丝印将负极 所 在区域填实
这 种极 性 表 示法占用 线 路 板 面 积
