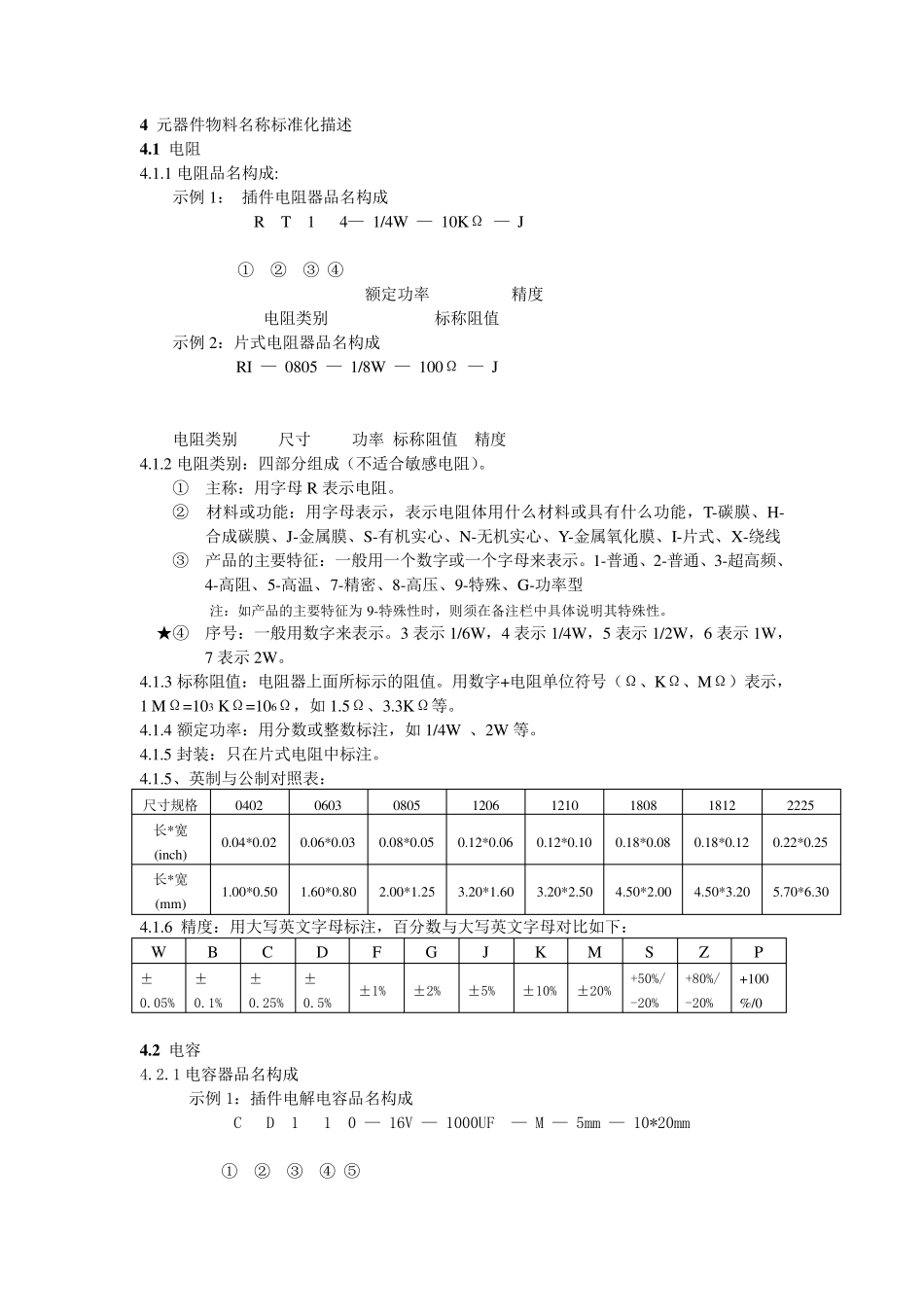

4 元 器 件 物 料 名 称 标 准 化 描 述 4 .1 电 阻 4.1.1 电 阻 品 名 构 成 : 示 例 1： 插 件 电 阻 器 品 名 构 成 R T 1 4— 1/4W — 10KΩ — J ① ② ③ ④ 额 定 功 率 精 度 电 阻 类 别 标 称 阻 值 示 例 2： 片 式 电 阻 器 品 名 构 成 RI — 0805 — 1/8W — 100Ω — J 电 阻 类 别 尺 寸 功 率 标 称 阻 值 精 度 4.1.2 电 阻 类 别 ： 四 部 分 组 成 （ 不 适 合 敏 感 电 阻 ）。 ① 主 称 ： 用 字 母 R 表 示 电 阻 。 ② 材 料 或 功 能 ： 用 字 母 表 示 ， 表 示 电 阻 体 用 什 么 材 料 或 具 有 什 么 功 能 ， T-碳 膜 、 H-合 成 碳 膜 、 J-金 属 膜 、 S-有 机 实 心 、 N-无 机 实 心 、 Y-金 属 氧 化 膜 、 I-片 式 、 X-绕 线 ③ 产 品 的 主 要 特 征 ： 一 般 用 一 个 数 字 或 一 个 字 母 来 表 示 。 1-普 通 、 2-普 通 、 3-超 高 频 、4-高 阻 、 5-高 温 、 7-精 密 、 8-高 压 、 9-特 殊 、 G-功 率 型 注 ： 如 产 品 的 主 要 特 征 为9-特 殊 性 时 ， 则 须 在 备 注 栏 中 具 体 说 明 其 特 殊 性 。 ★ ④ 序 号 ： 一 般 用 数 字 来 表 示 。 3 表 示 1/6W， 4 表 示 1/4W， 5 表 示 1/2W， 6 表 示 1W，7 表 示 2W。 4.1.3 标 称 阻 值 ： 电 阻 器 上 面 所 标 示 的 阻 值 。 用 数 字 +电 阻 单 位 符 号 （ Ω 、 KΩ 、 MΩ ） 表 示 ，1 MΩ =103 KΩ =106Ω ， 如 1.5Ω 、 3.3KΩ 等 。 4.1.4 额 定 功 率 ： 用 分 数 或 整 数 标 注 ， 如 1/4W 、 2W 等 。 4.1.5 封 装 ： 只 在 片 式 电 阻 中 标 注 。 4.1.5、 英 制 与公制 对照表 ： 尺 寸 规格 0402 0603 0805 1206 1210 1808 1812 2225 长*宽(inch) 0.04*0.02 0.06*0.03 0.08*0.05 0.12*0.06 0.12*0.10 0.18*0.08 0.18*0.12 0.22*0.25 长*宽(mm) 1.00*0.50 1.60*0.80 2.00*1.25 3.20*1.60 3.20*2.50 4.50*2.00 4.50*3.20 5.70*6.30 4.1.6 精 度 ： 用...
