电子元器件编码规则

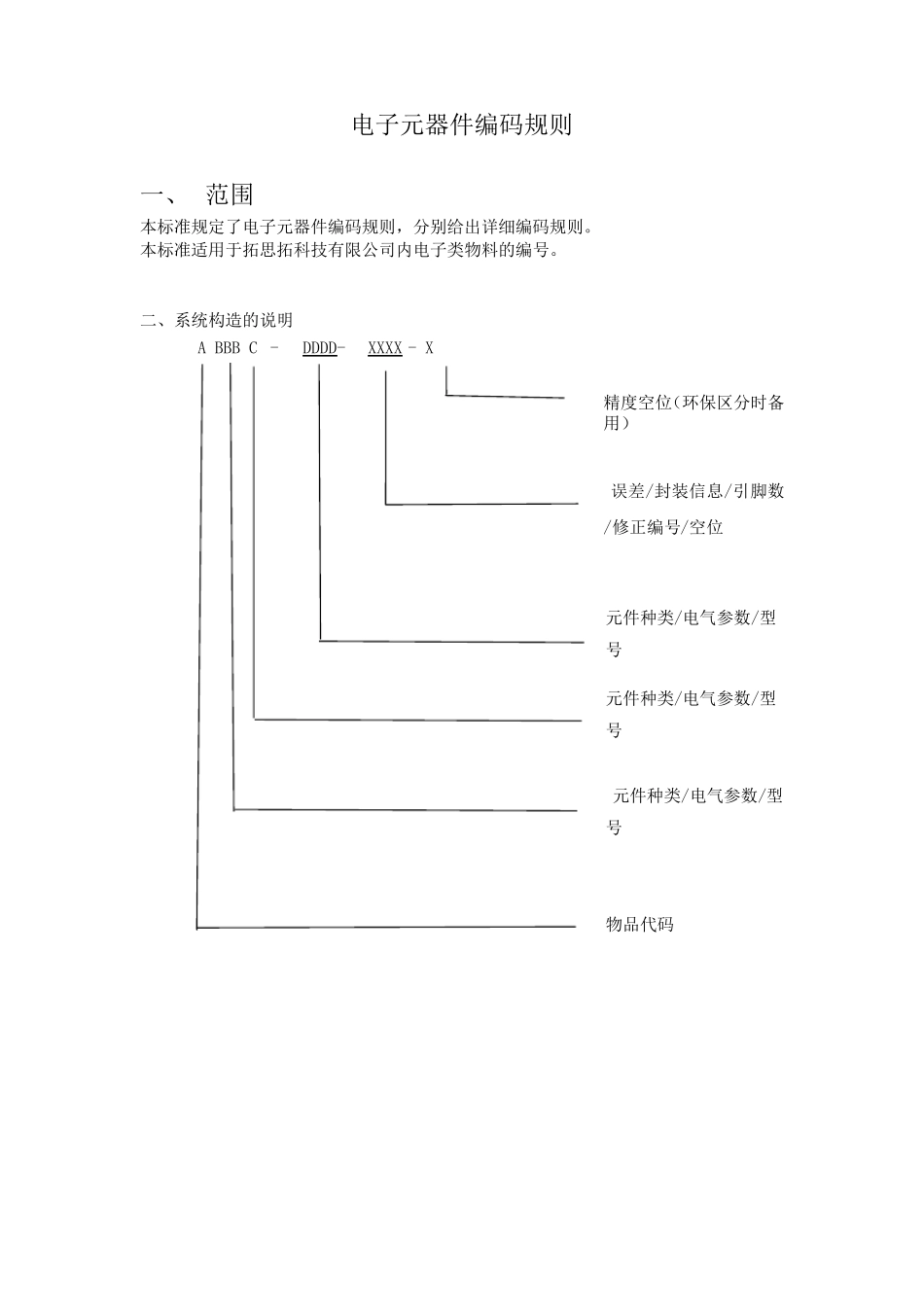

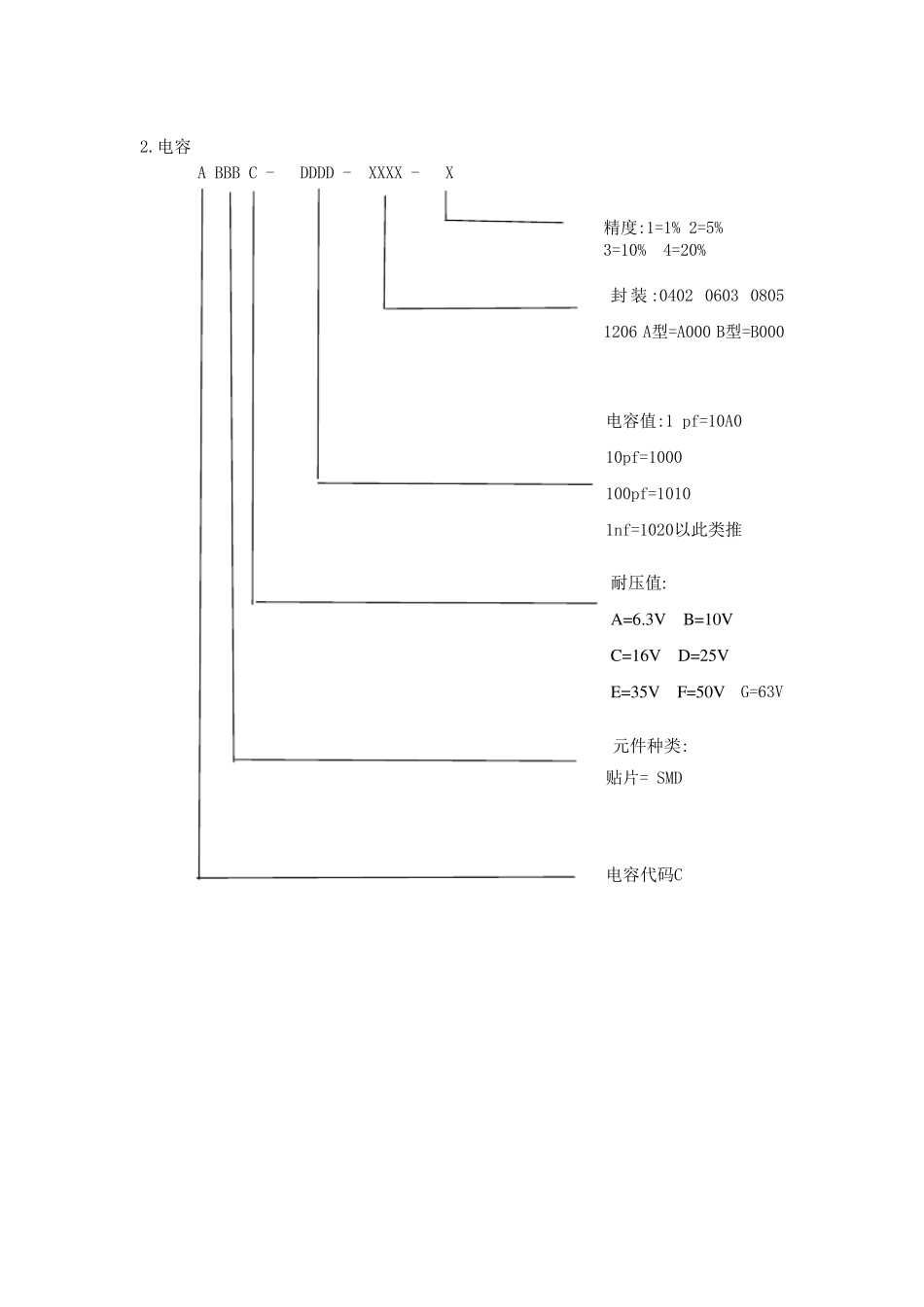

电子元器件编码规则 一、 范围 本标准规定了电子元器件编码规则，分别给出详细编码规则。 本标准适用于拓思拓科技有限公司内电子类物料的编号。 二、系统构造的说明 A BBB C - DDDD- XXXX - X 精度空位（环保区分时备用） 误差/封装信息/引脚数/修正编号/空位 元件种类/电气参数/型号 元件种类/电气参数/型号 元件种类/电气参数/型号 物品代码 三、内容 1、电阻 A BBB C - DDDD - XXXX - X 精度:1=1% 2=5% 3=10% 4=20% 封装:0402 0603 0805 1206 电阻值:1 Ω=10A0 10Ω=1000 100Ω=1010 1K=1020以此类推 功率: A=1/16W B=1/8W C=1/4W D=1/2W E=1W F=2W G=3W 元件种类: 贴片= SMD 电阻代码R 2.电容 A BBB C - DDDD - XXXX - X 精度:1=1% 2=5% 3=10% 4=20% 封装:0402 0603 0805 1206 A型=A000 B型=B000 电容值:1 pf=10A0 10pf=1000 100pf=1010 1nf=1020以此类推 耐压值: A=6.3V B=10V C=16V D=25V E=35V F=50V G=63V 元件种类: 贴片= SMD 电容代码C 3、三极管 A BBB C - DDDD - XXXX - X 厂家区分 封装:SOT23=ST23 8050 8550 3904 元件种类: NPN=N PNP=P 元件种类: 贴片= SMD 三极管代码Q 4、电感、磁珠 A BBB C - DDDD - XXXX - X 精度:1=1% 2=5% 3=10% 4=20% 封装:0402 0603 0805 1206 元件值: 600R@100M=601A 10A0=1uH 1000=10uH 额定电流：1=100mA 5=500mA A=1A B=2A 元件种类: 贴片= SMD 电感、磁珠代码L 5、芯片 A BB CC - DDDD - XXXX - X 区分号 封装:SOP=SOPA SSOP=SSOP TSSOP=TSOP QFP=QFPA 型号: 74HC4051=4051 74HC164=H164 STM32F405=F405 管脚数: 6=06 16=16 100=A1 品牌: ST NXP=N0 XR 芯片代码U 6、红外管 A BB CC - DDDD - XXXX - X 区分号 封装:假贴片=SMDZ 直插件=DIP0 90度弯脚=DIP9 贴片=SMD1 型号: 角度: 60度= 60 80度= 80 种类: 发射管=IR 接收三极管=PT 接收二极管=PD 红外管代码D 7、连接针、座 A BB CC - DDDD - XXXX - X 区分号:FPC翻盖式连接座=1 FPC直插式连接座=2 FPC抽盖式连接座=3 连接针=A 封装:直插件=DIP0 90度弯脚=DIP9 贴片=SMD1 双排90度连接插座=DIPA PIN数: 1PIN=001P 10PIN=010P 100PIN=100P 引脚间距: 0.5m m =05 1.0m m =10 1.5m m =15 1.27m m =1A 2....
