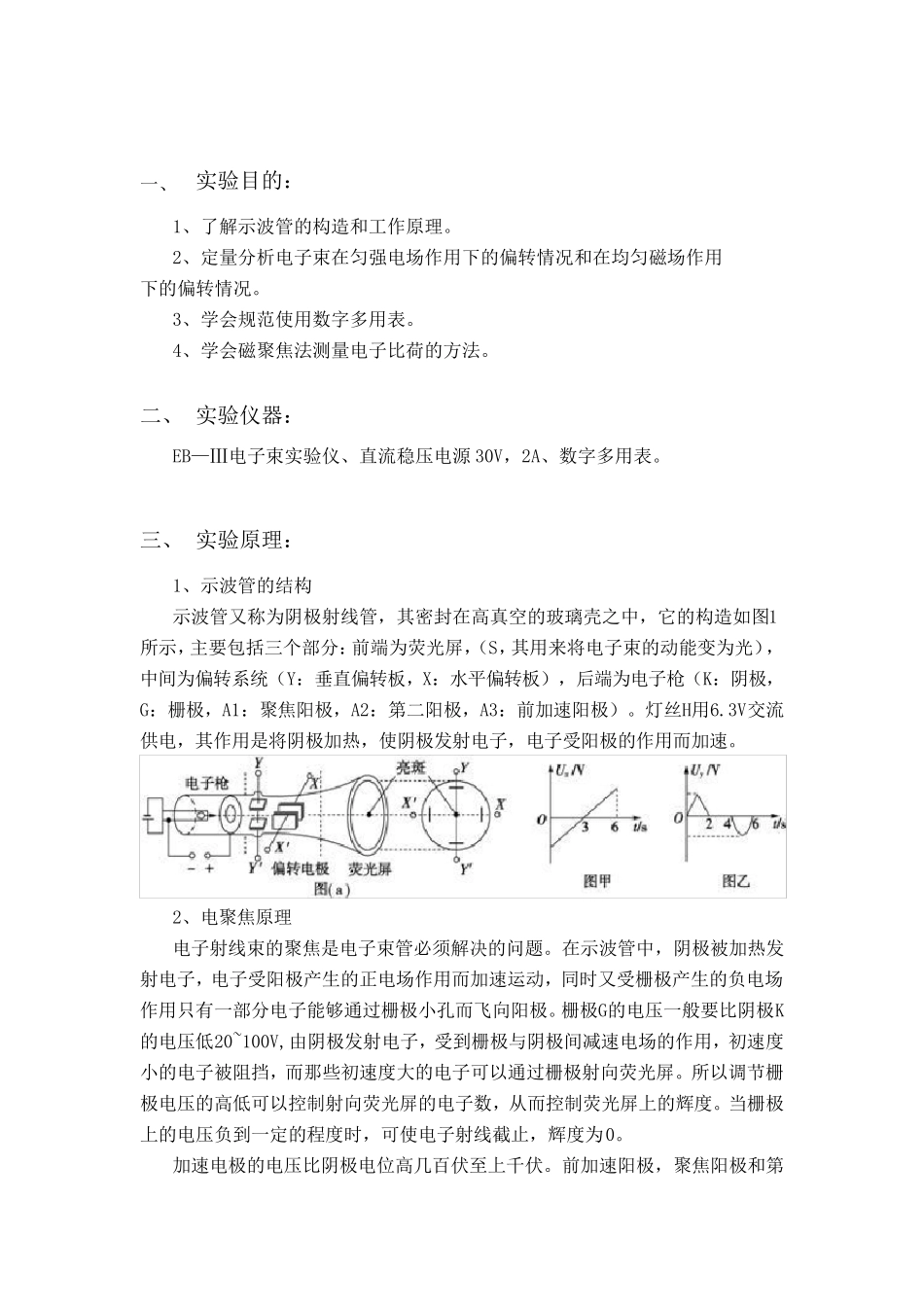

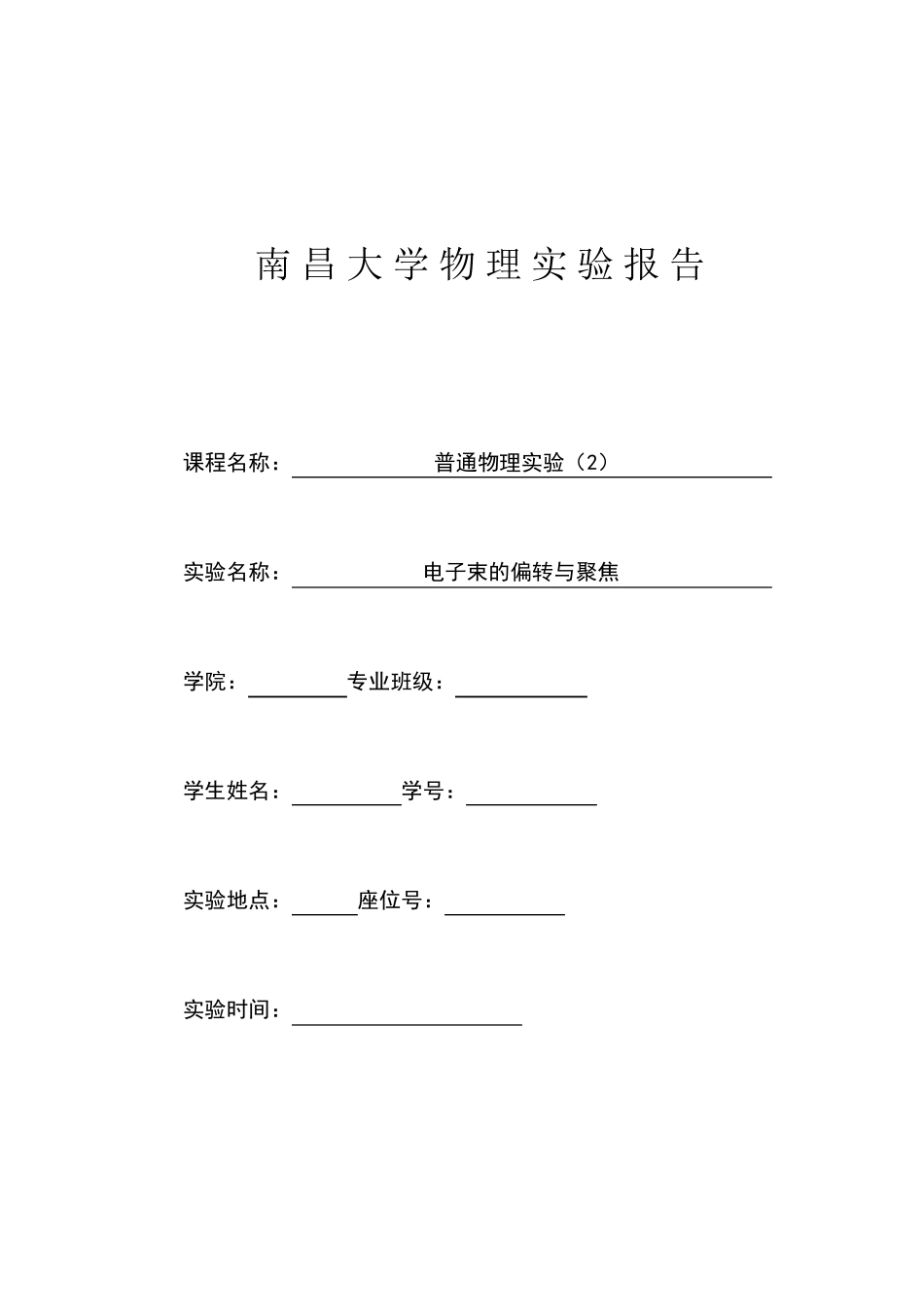

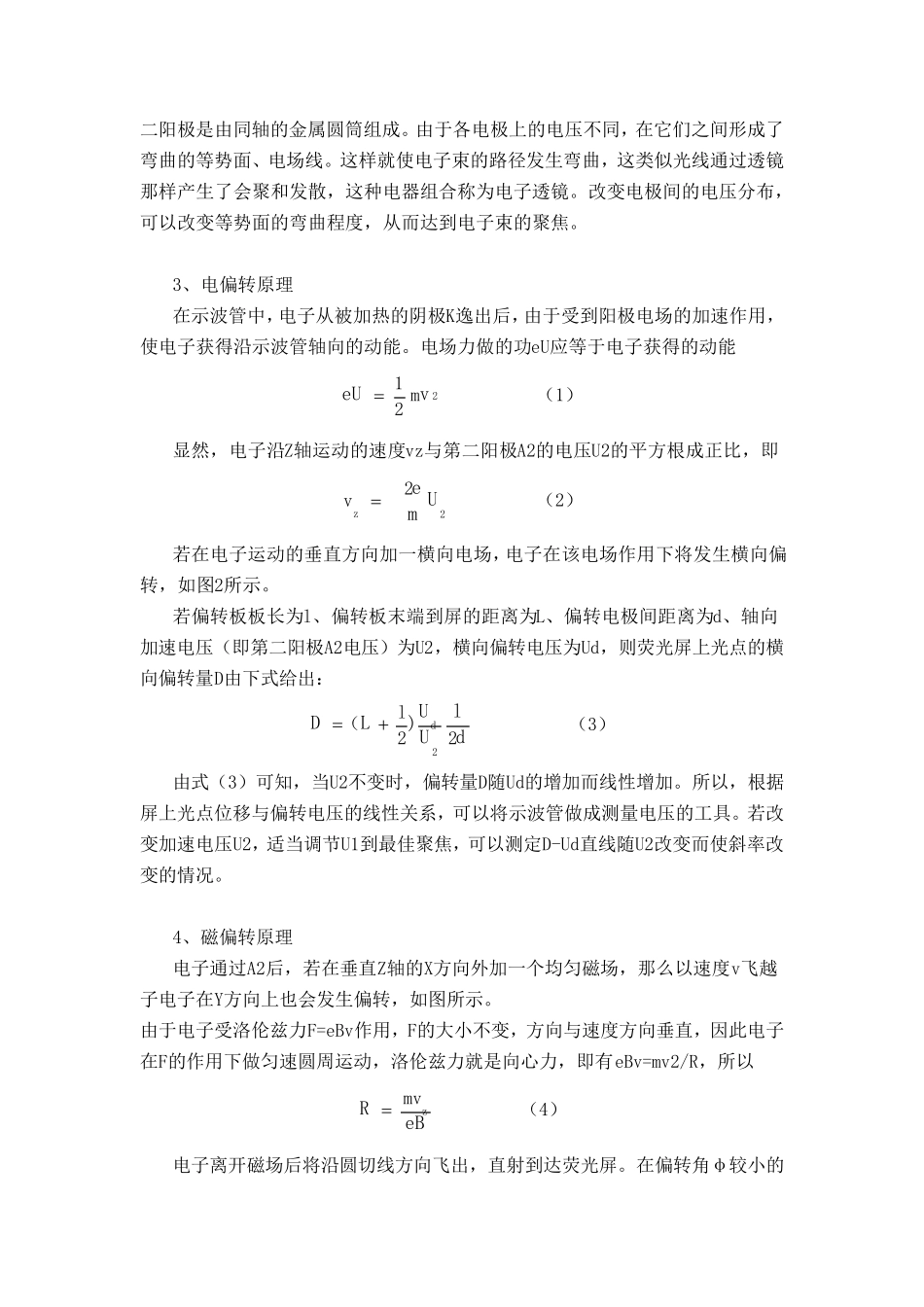

南 昌 大 学 物 理 实 验 报 告 课程名称： 普通物理实验（2） 实验名称： 电子束的偏转与聚焦 学院： 专业班级： 学生姓名： 学号： 实验地点： 座位号： 实验时间： 一、 实验目的： 1、了解示波管的构造和工作原理。 2、定量分析电子束在匀强电场作用下的偏转情况和在均匀磁场作用 下的偏转情况。 3、学会规范使用数字多用表。 4、学会磁聚焦法测量电子比荷的方法。 二、 实验仪器： EB—Ⅲ电子束实验仪、直流稳压电源 30V，2A、数字多用表。 三、 实验原理： 1、示波管的结构 示波管又称为阴极射线管，其密封在高真空的玻璃壳之中，它的构造如图1所示，主要包括三个部分：前端为荧光屏，（S，其用来将电子束的动能变为光），中间为偏转系统（Y：垂直偏转板，X：水平偏转板），后端为电子枪（K：阴极，G：栅极，A1：聚焦阳极，A2：第二阳极，A3：前加速阳极）。灯丝H用6.3V交流供电，其作用是将阴极加热，使阴极发射电子，电子受阳极的作用而加速。 2、电聚焦原理 电子射线束的聚焦是电子束管必须解决的问题。在示波管中，阴极被加热发射电子，电子受阳极产生的正电场作用而加速运动，同时又受栅极产生的负电场作用只有一部分电子能够通过栅极小孔而飞向阳极。栅极G的电压一般要比阴极K的电压低20~100V,由阴极发射电子，受到栅极与阴极间减速电场的作用，初速度小的电子被阻 挡 ，而那 些 初速度 大 的电子可 以 通过栅极射向荧光屏。所以 调 节 栅极电压的高低可 以 控 制 射向荧光屏的电子数，从 而控 制 荧光屏上 的辉 度 。当 栅极上 的电压负到一定的程 度 时，可 使电子射线截 止 ，辉 度 为0。 加速电极的电压比阴极电位 高几 百 伏 至 上 千 伏 。前加速阳极，聚焦阳极和第二 阳 极 是 由 同 轴 的 金 属 圆 筒 组 成 。 由 于 各 电 极 上 的 电 压 不 同 ， 在 它 们 之 间 形 成 了弯 曲 的 等 势 面 、 电 场 线 。 这 样 就 使 电 子 束 的 路 径 发 生 弯 曲 ， 这 类 似 光 线 通 过 透 镜那 样 产 生 了 会 聚 和 发 散 ， 这 种 电 器 组 合 称 为 电 子 透 镜 。 改 变 电 极 间 的 电 压 分 布 ，可 以 改 变 等 势 面 的 弯 曲 程 度 ， 从 而 达 到 电 子 束 的 聚 焦 。 3、 电 偏 转 原 理 在 示...
