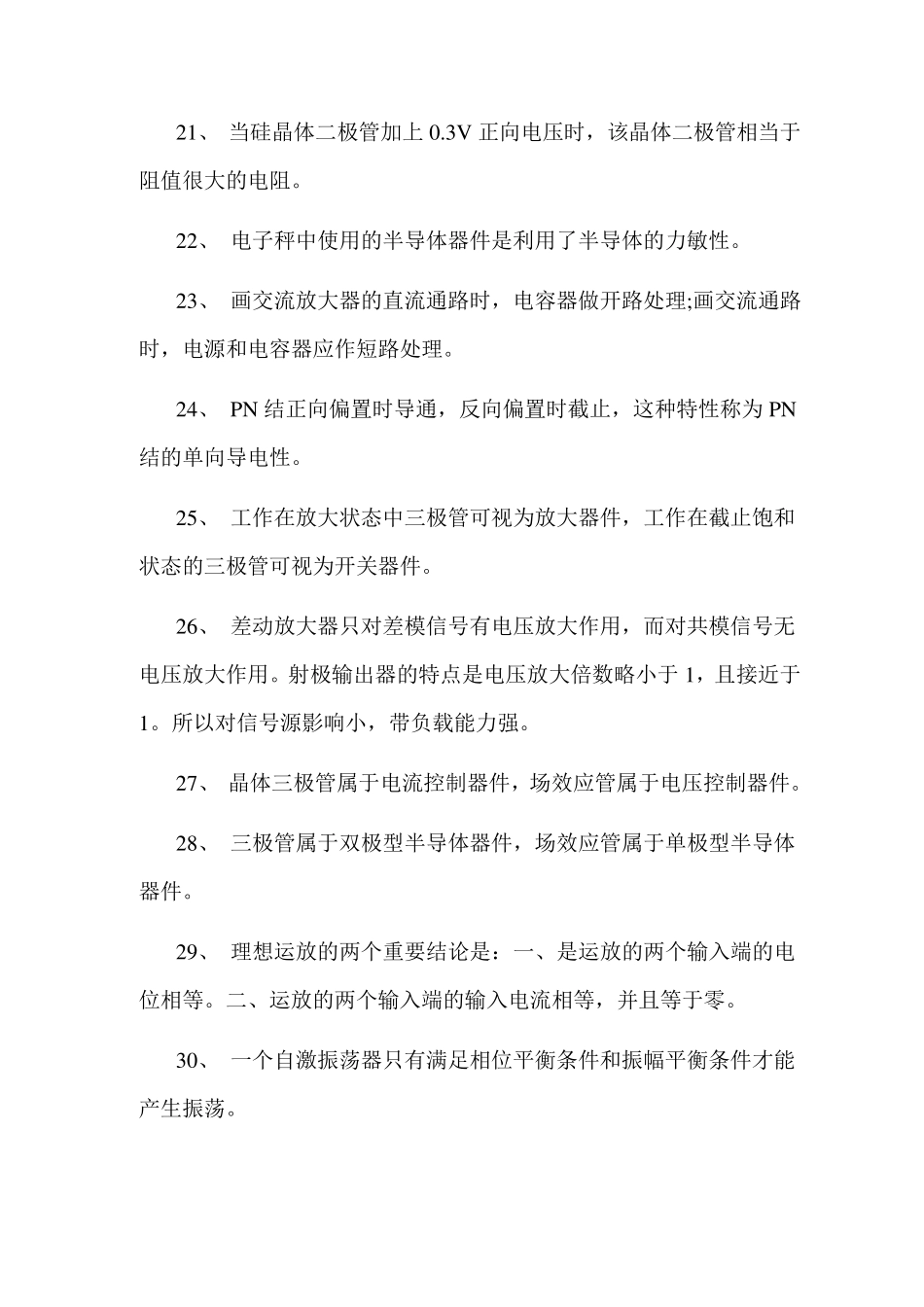

电子电路基础知识点总结 1、 纯净的单晶半导体又称本征半导体，其内部载流子自由电子空穴的数量相等的。 2、 射极输出器属共集电极放大电路，由于其电压放大位数约等于1，且输出电压与输入电压同相位，故又称为电压跟随器(射极跟随器)。 3、 理想差动放大器其共模电压放大倍数为 0，其共模抑制比为∞。 4、 一般情况下，在模拟电器中，晶体三极管工作在放大状态，在数字电器中晶体三极管工作在饱和、截止状态。 5、 限幅电路是一种波形整形电路，因它削去波形的部位不同分为上限幅、下限幅和双向限幅电路。 6、 主从 JK 触发器的功能有保持、计数、置 0、置 1 。 7、 多级放大器的级间耦合有阻容耦合、直接耦合、变压器耦合。 8、 带有放大环节串联稳压电路由调整电路、基准电路、取样电路和比较放大电路分组成。 9、 时序逻辑电路的特点是输出状态不仅取决于当时输入状态，还与输出端的原状态有关。 10、 当 PN 结外加反向电压时，空间电荷区将变宽。反向电流是由少数载流子形成的。 11、 半导体具有热敏性、光敏性、力敏性和掺杂性等独特的导电特性。 12、 利用二极管的单向导电性，可将交流电变成脉动的直流电。 13、 硅稳压管正常工作在反向击穿区。在此区内，当流过硅稳压管的电流在较大范围变化时，硅稳压管两端的电压基本不变。 14、 电容滤波只适用于电压较大，电流较小的情况，对半波整流电路来说，电容滤波后，负载两端的直流电压为变压级次级电压的 1倍，对全波整流电路而言较为 1.2 倍。 15、 处于放大状态的 NPN 管，三个电极上的电位的分布必须符合U C>U B>U E，而 PNP 管处于放大状态时，三个电极上的电位分布须符合 U E>U E>U C。总之，使三极管起放大作用的条件是：集电结反偏，发射结正偏。 16、 在 P 型半导体中，多数载流子是空穴，而 N 型半导体中，多数载流子是自由电子。 17、 二极管在反向截止区的反向电流基本保持不变。 18、 当环境温度升高时，二极管的反向电流将增大。 19、 晶体管放大器设置合适的静态工作点，以保证放大信号时，三极管应始终工作在放大区。 20、 一般来说，硅晶体二极管的死区电压大于锗管的死区电压。 21、 当硅晶体二极管加上 0.3V 正向电压时，该晶体二极管相当于阻值很大的电阻。 22、 电子秤中使用的半导体器件是利用了半导体的力敏性。 23、 画交流放大器的直流通路时，电容器做开路处理;画交流通路时，电源和电...
