墩柱及墩系梁施工技术方案VIP专享

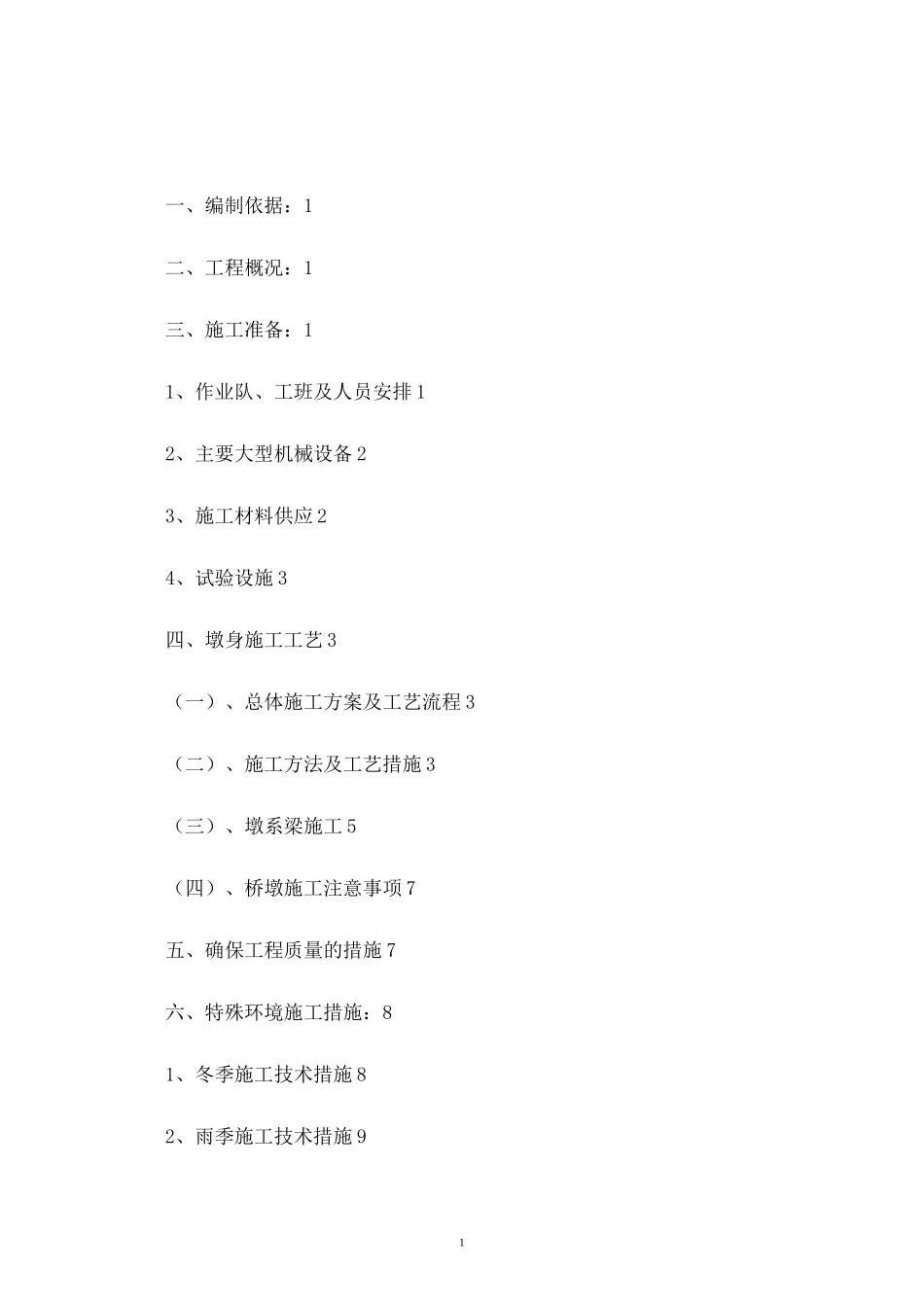

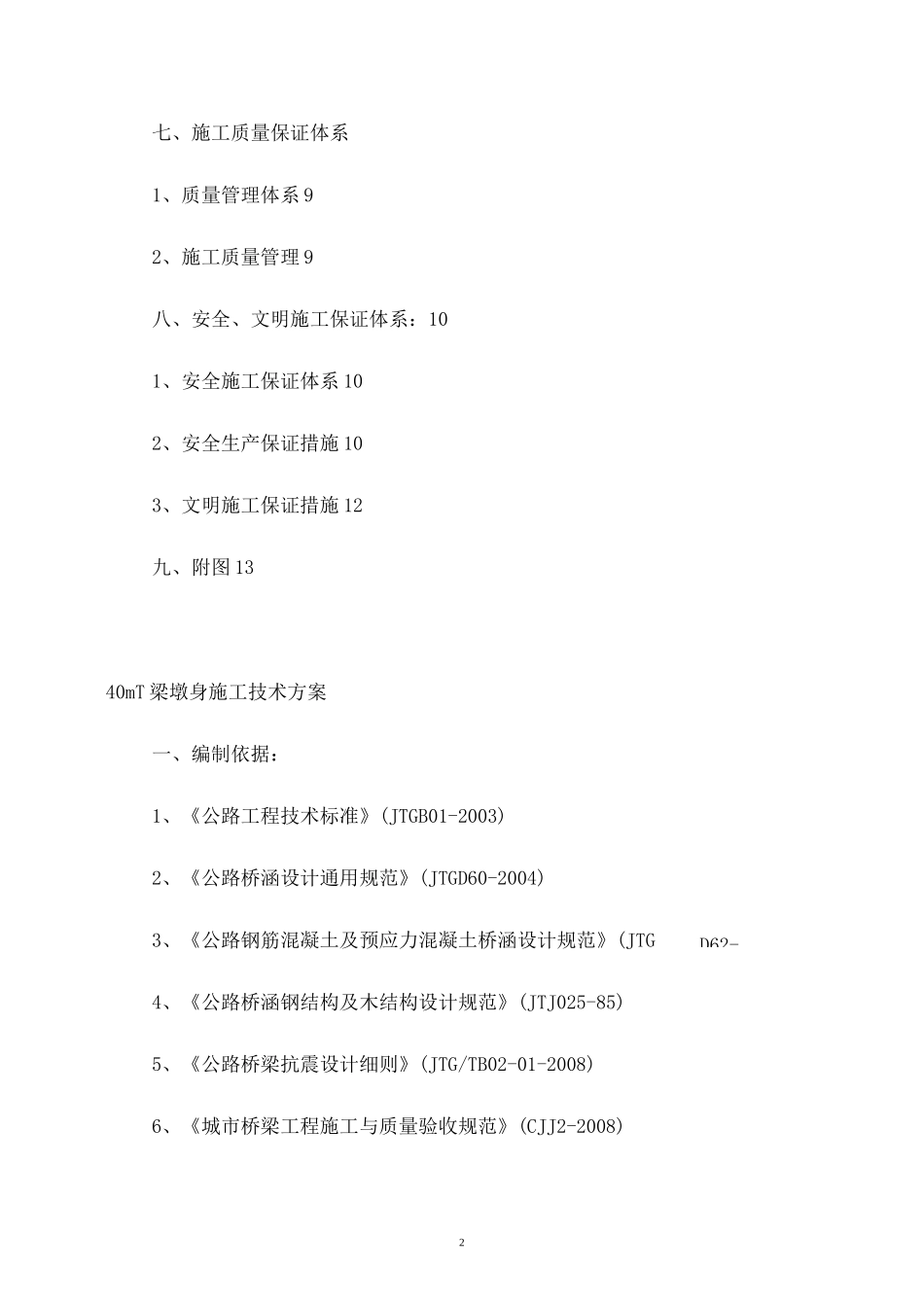

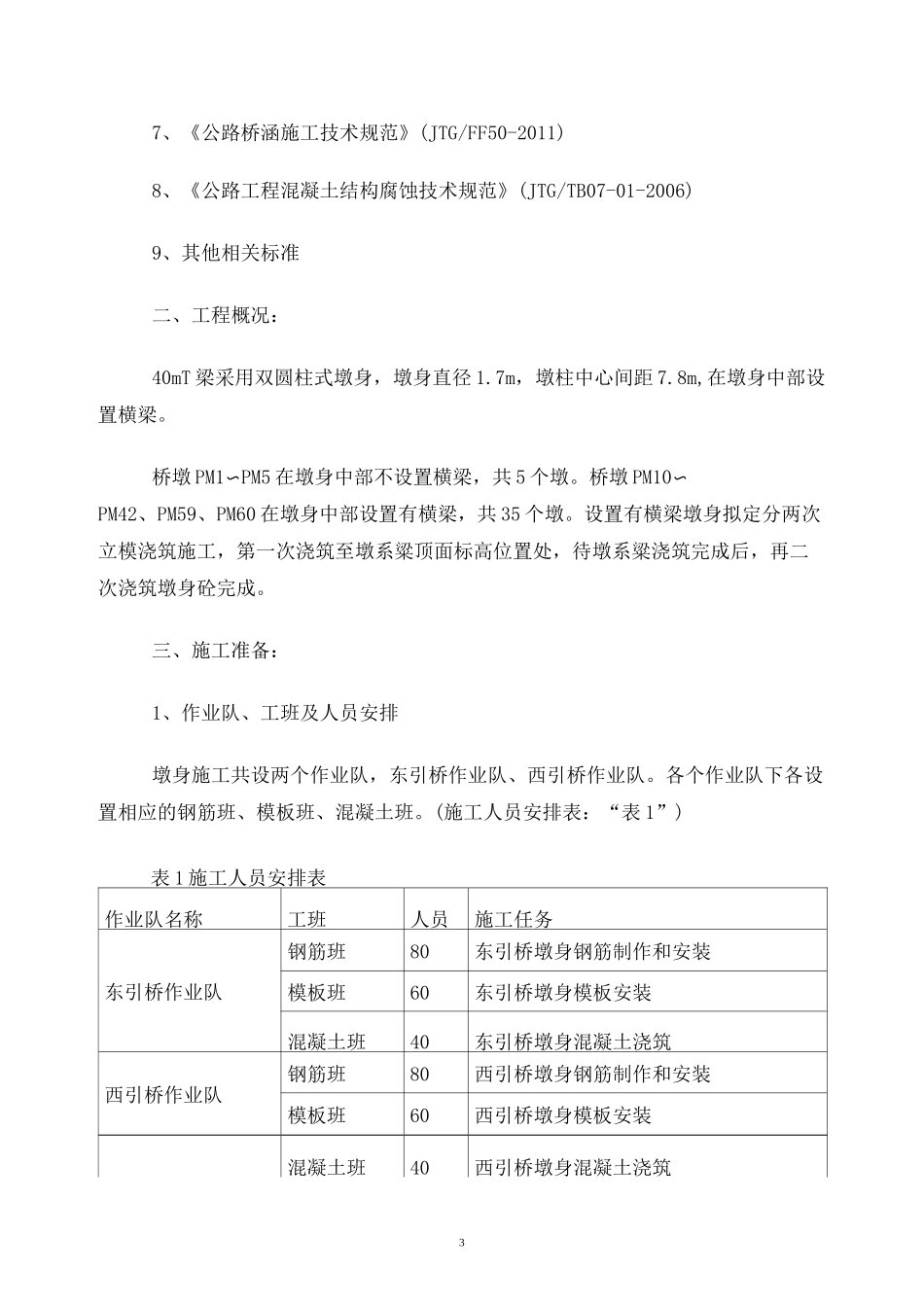

1一、编制依据：1二、工程概况：1三、施工准备：11、作业队、工班及人员安排 12、主要大型机械设备 23、施工材料供应 24、试验设施 3四、墩身施工工艺 3（一）、总体施工方案及工艺流程 3（二）、施工方法及工艺措施 3（三）、墩系梁施工 5（四）、桥墩施工注意事项 7五、确保工程质量的措施 7六、特殊环境施工措施：81、冬季施工技术措施 82、雨季施工技术措施 9D62-2七、施工质量保证体系1、质量管理体系 92、施工质量管理 9八、安全、文明施工保证体系：101、安全施工保证体系 102、安全生产保证措施 103、文明施工保证措施 12九、附图 1340mT 梁墩身施工技术方案一、编制依据：1、《公路工程技术标准》(JTGB01-2003)2、《公路桥涵设计通用规范》(JTGD60-2004)3、《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG4、《公路桥涵钢结构及木结构设计规范》(JTJ025-85)5、《公路桥梁抗震设计细则》(JTG/TB02-01-2008)6、《城市桥梁工程施工与质量验收规范》(CJJ2-2008)37、《公路桥涵施工技术规范》(JTG/FF50-2011)8、《公路工程混凝土结构腐蚀技术规范》(JTG/TB07-01-2006)9、其他相关标准二、工程概况：40mT 梁采用双圆柱式墩身，墩身直径 1.7m，墩柱中心间距 7.8m,在墩身中部设置横梁。桥墩 PM1〜PM5 在墩身中部不设置横梁，共 5 个墩。桥墩 PM10〜PM42、PM59、PM60 在墩身中部设置有横梁，共 35 个墩。设置有横梁墩身拟定分两次立模浇筑施工，第一次浇筑至墩系粱顶面标高位置处，待墩系粱浇筑完成后，再二次浇筑墩身砼完成。三、施工准备：1、作业队、工班及人员安排墩身施工共设两个作业队，东引桥作业队、西引桥作业队。各个作业队下各设置相应的钢筋班、模板班、混凝土班。(施工人员安排表：“表 1”)表 1 施工人员安排表作业队名称工班人员施工任务东引桥作业队钢筋班80东引桥墩身钢筋制作和安装模板班60东引桥墩身模板安装混凝土班40东引桥墩身混凝土浇筑西引桥作业队钢筋班80西引桥墩身钢筋制作和安装模板班60西引桥墩身模板安装混凝土班40西引桥墩身混凝土浇筑42、主要大型机械设备（主要机械设备统计表：“表 2”）表 2 主要机械设备统计表名称型号数量（台）塔吊10t2履带吊QUY704汽车吊25T4混凝土泵机HBT60E6混凝土搅拌机HZS1202混凝土搅拌车7m3103、施工材料供应墩身用钢筋，选择信誉好、质量好的供应商来提供；施工用模板，选择刚度好的大面积钢模；砼采用搅拌站集中供应，砼运输车运送到现场...
