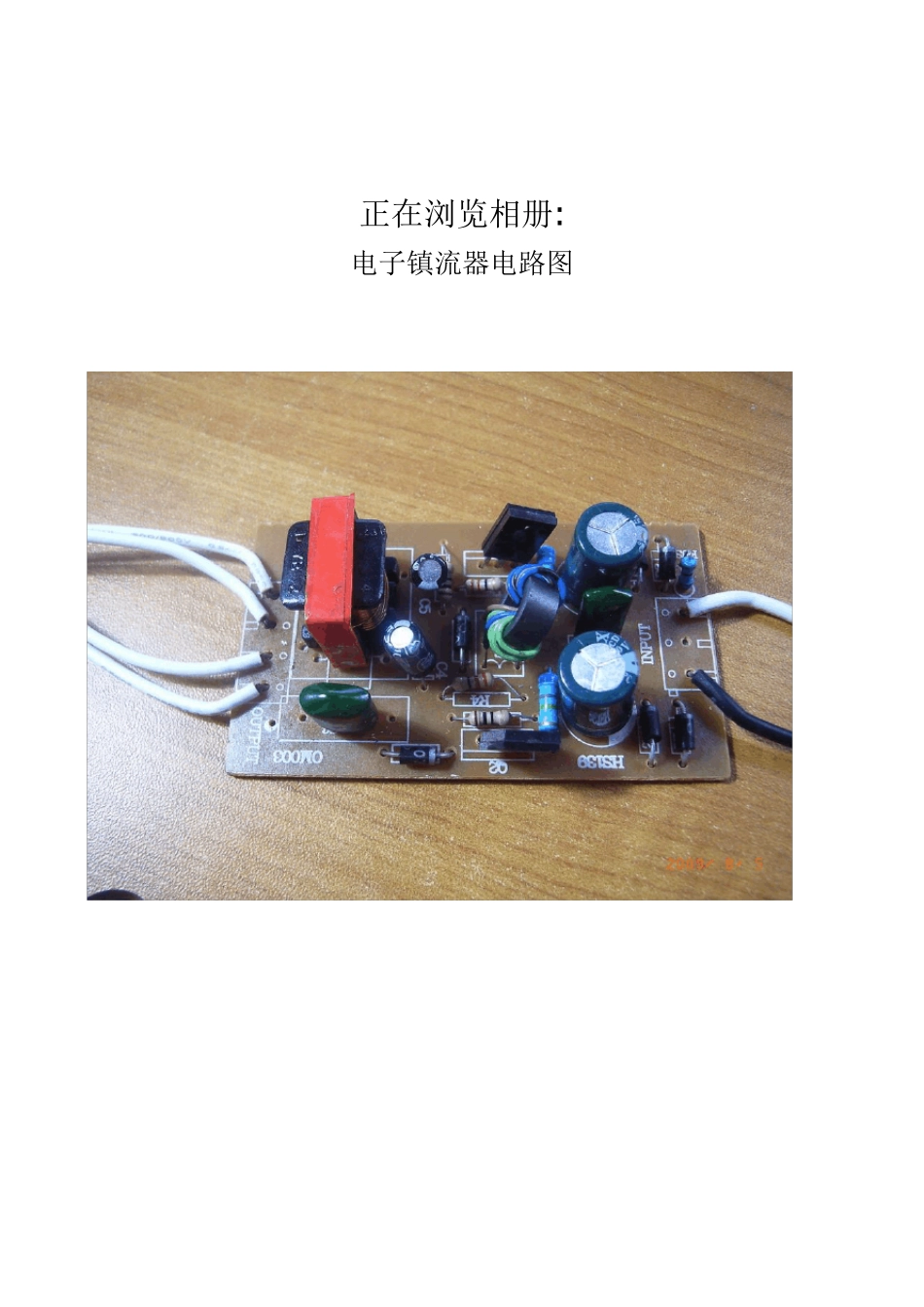

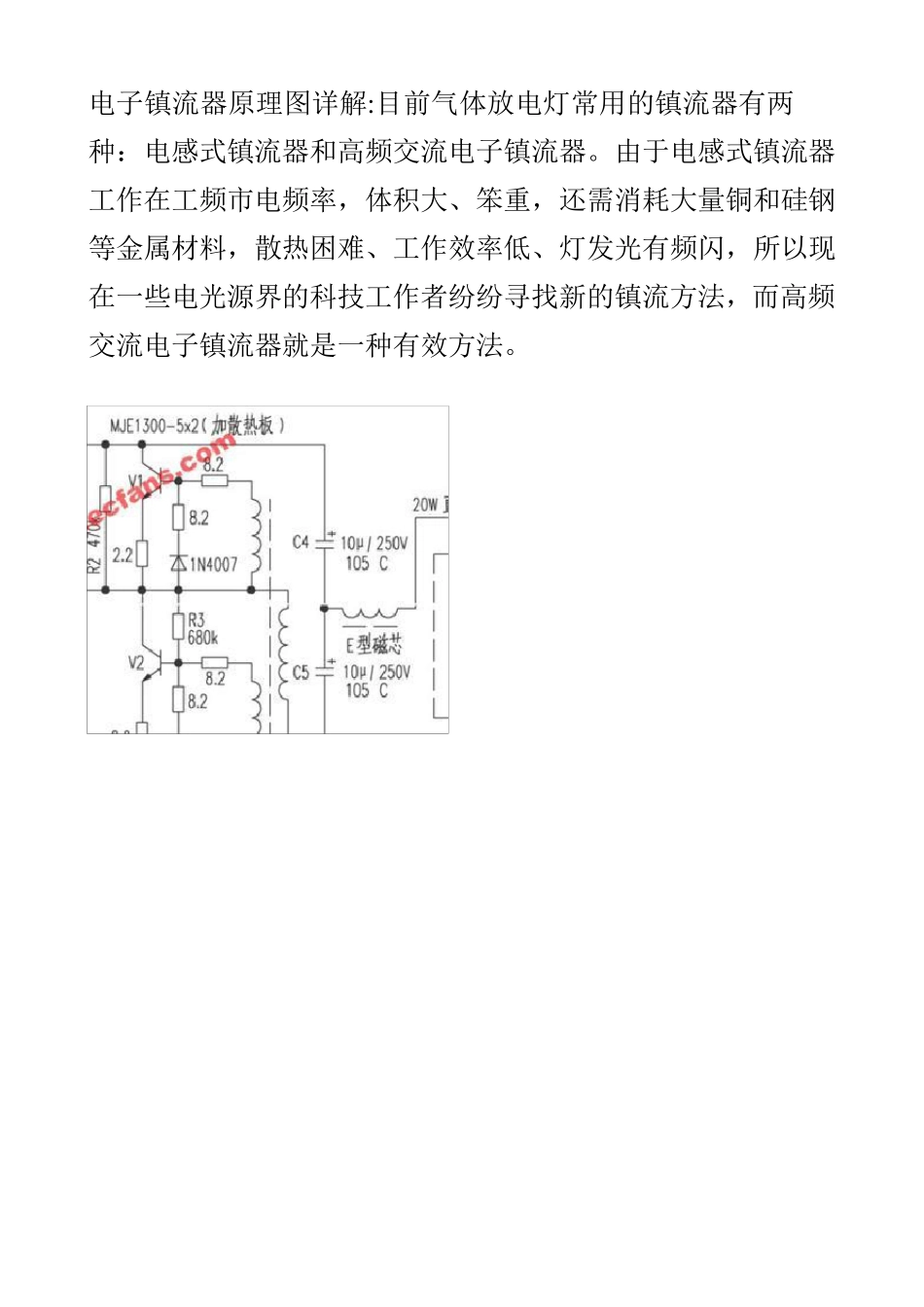

电子镇流器原理图详解:目前气体放电灯常用的镇流器有两种:电感式镇流器和高频交流电子镇流器。由于电感式镇流器工作在工频市电频率,体积大、笨重,还需消耗大量铜和硅钢等金属材料,散热困难、工作效率低、灯发光有频闪,所以现在一些电光源界的科技工作者纷纷寻找新的镇流方法,而高频交流电子镇流器就是一种有效方法。 正在浏览相册: 电子镇流器电路图 三极管 13003 电子镇流器电路 用三极管 13003 做开关管组成的常见电子镇流器电路及实物图 电子镇流器电路图 1 图 2 图 3 图4 用的13003 开关管 图5 电路板 本文来自: DZ3W.COM 原文网址:http://www.dz3w.com/sch/gd/0074586.html 12V 节能灯电路图及原理分析 -------------------------------------------------------------------------------- - 12V 节能灯电路图如下图所示. 该台灯用红外光作读写距离的监测,光敏二极管作环境亮度的监测。电路(见图1)、红外接收电路(见图1)、环境亮度检测电路(见图4)、报警电路(见图3)、调光及功能选择电路(见图5)等组成。电路:由V5、V6、R10、C9 组成RC 选频将直流电转换为具有一定频率交流电信号输出的电路">振荡器,振荡信号经R12 送入红外发光频率的红外光信号。电路:D1 接收信号由V1、 V2 放大,D2、D3、C8 倍压检波,V3、V4电子开关组成。当红外光电二极管接收到红外光信号后,如强度足够,则V3 导通, V4 截止,A 点不“接地”;反之,如强度不足或接收不到红外线信号,则V3 截止, V4 导通,A 与地相接。使 SCR2 关断,灯熄;同时报警电流流过的路叫做电路">电路工作。环境亮度检测电路:当环境亮度低时 (不适宜读写),光敏二极管D5 阻值变大,V9 因 b 极为低电平而截止,D6 发光指示报警。反之,D6 熄灭。报警电路:该电路是一个声频将直流电转换为具有一定频率交流电信号输出的电路">振荡器,C3 为负反馈电容。当A 点接地时,V7、 V8 基极电路形成通路,电路起振,扬声器发声报警;反之,A 点不接地时,V7、V8 无基极电流而截止,电路停振,扬声器不发声。台灯、电源、功能选择电路: (1)台灯: SCRl 与灯光串联,C13、RP2、R15、DIAC 组成触发电路,调节RP2,即可改变 SCRl 的导通角,达到调光目的。此时变压器断电,其他电路不工作。 (2)无监测:变压器不接入电路,交流电源只供给灯泡,且不调光。 (3)有灯监测:交流电源一路供给变压器,另一路经SCR2、SCRI 串联后...
