电容最基本的常识

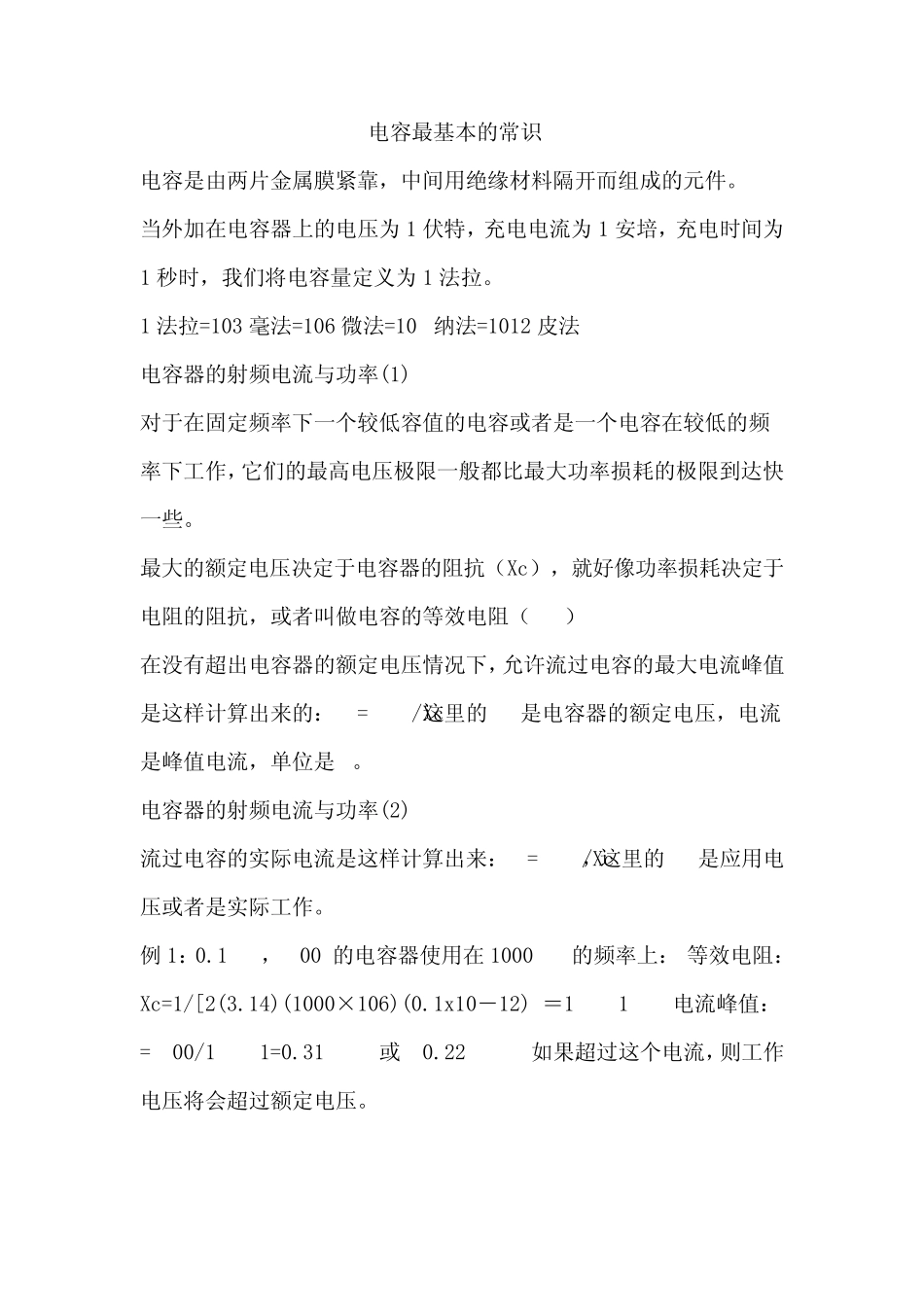

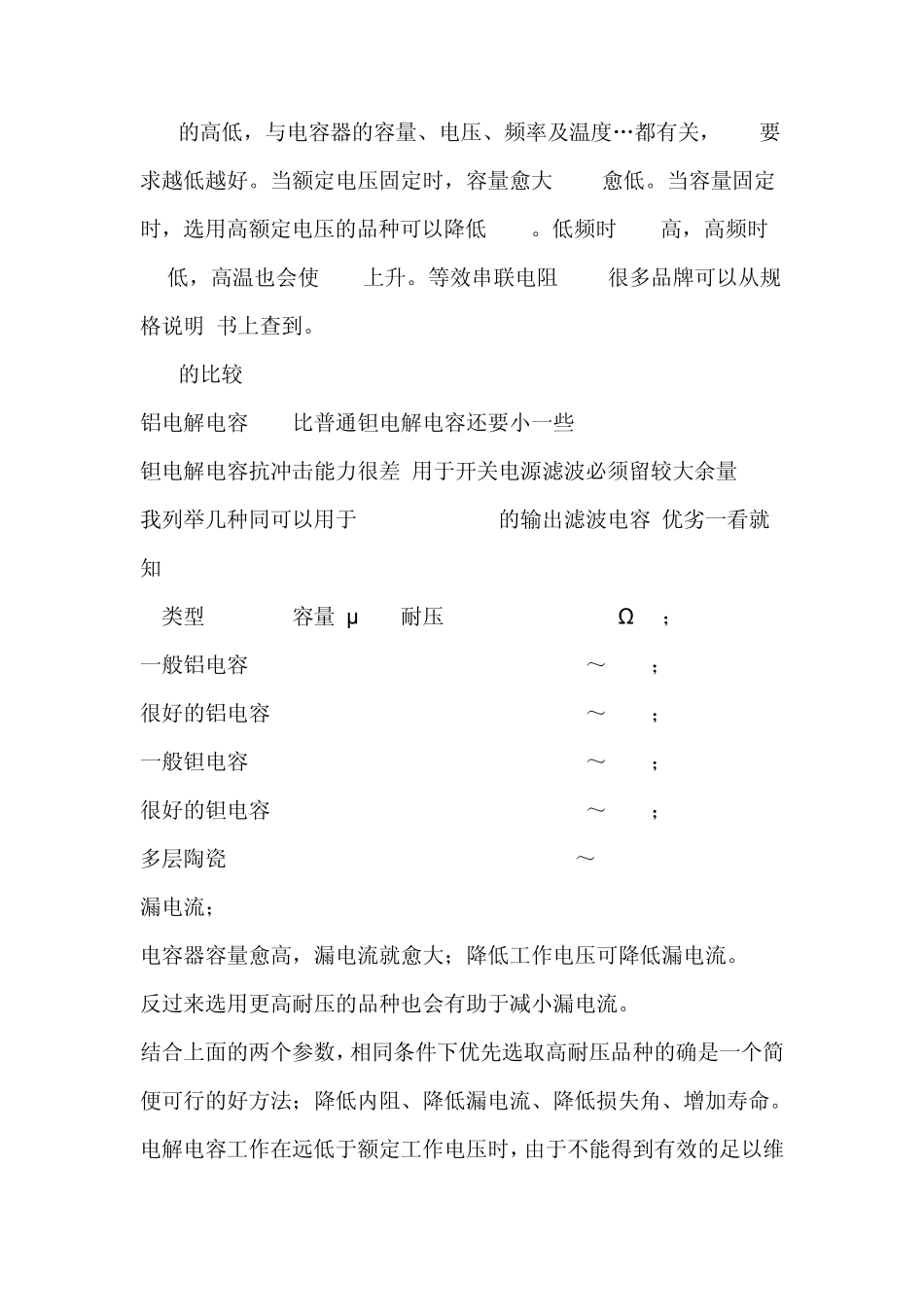

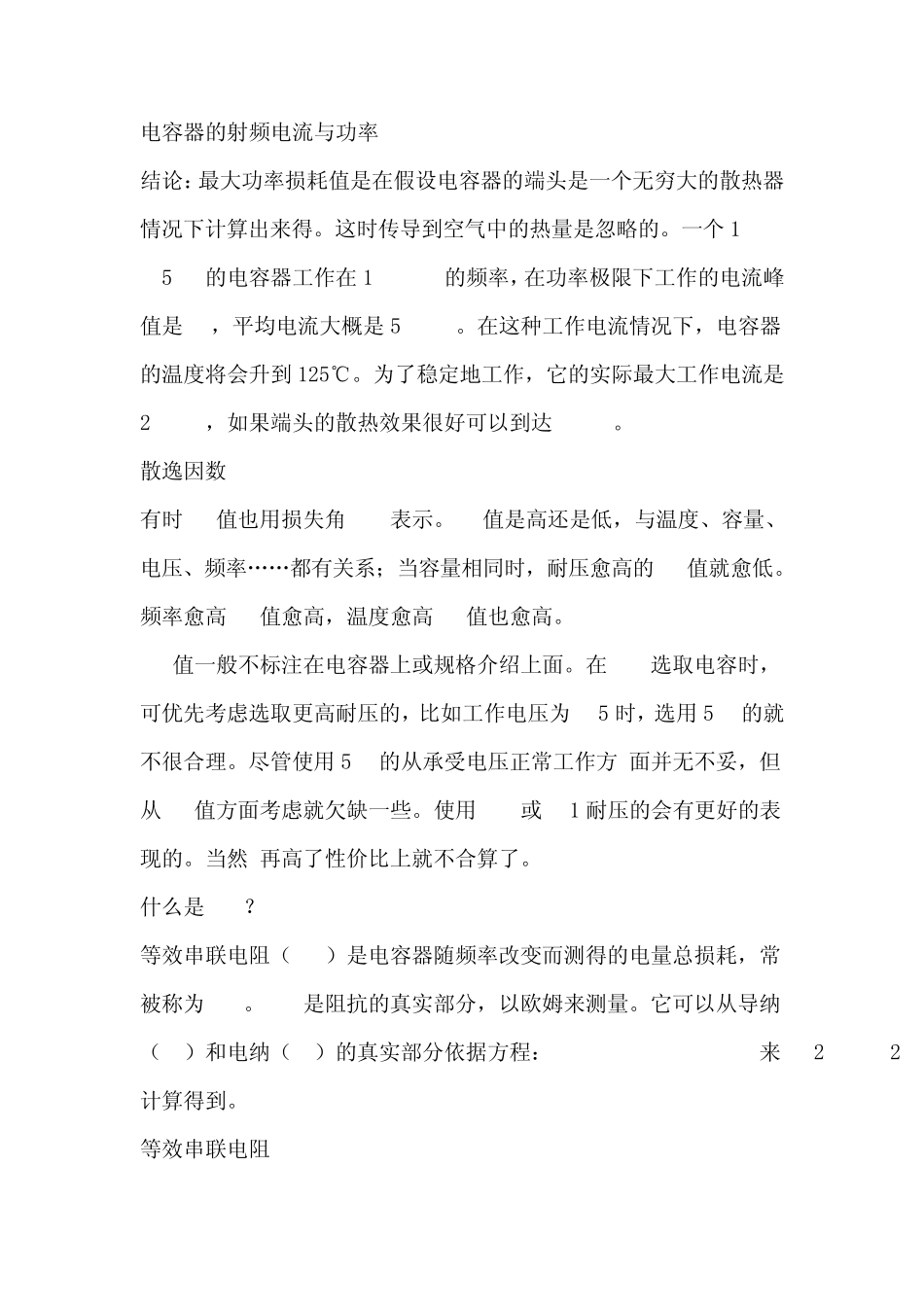

电 容 最 基 本 的 常 识 电 容 是 由 两 片 金 属 膜 紧 靠 ， 中 间 用 绝 缘 材 料 隔 开 而 组 成 的 元 件 。 当 外 加 在 电 容 器 上 的 电 压 为 1 伏 特 ， 充 电 电 流 为 1 安 培 ， 充 电 时 间 为1 秒 时 ， 我 们 将 电 容 量 定 义 为 1 法 拉 。 1 法 拉 =103 毫 法 =106 微 法 =109纳 法 =1012 皮 法 电 容 器 的 射 频 电 流 与 功 率 (1) 对 于 在 固 定 频 率 下 一 个 较 低 容 值 的 电 容 或 者 是 一 个 电 容 在 较 低 的 频率 下 工 作 ， 它 们 的 最 高 电 压 极 限 一 般 都 比 最 大 功 率 损 耗 的 极 限 到 达 快一 些 。 最 大 的 额 定 电 压 决 定 于 电 容 器 的 阻 抗 （ Xc） ， 就 好 像 功 率 损 耗 决 定 于电 阻 的 阻 抗 ， 或 者 叫 做 电 容 的 等 效 电 阻 （ ESR） 在 没 有 超 出 电 容 器 的 额 定 电 压 情 况 下 ， 允 许 流 过 电 容 的 最 大 电 流 峰 值是 这 样 计 算 出 来 的 ： I=Er/Xc 这 里 的 Er是 电 容 器 的 额 定 电 压 ， 电 流是 峰 值 电 流 ， 单 位 是 A。 电 容 器 的 射 频 电 流 与 功 率 (2) 流 过 电 容 的 实 际 电 流 是 这 样 计 算 出 来 ： I=Ea/Xc， 这 里 的 Ea是 应 用 电压 或 者 是 实 际 工 作 。 例1： 0.1 pF， 500V 的 电 容 器 使用 在 1000MHZ的 频 率 上 ： 等 效 电 阻 ：Xc=1/[2(3.14)(1000×106)(0.1x10－12)]＝1591 ohms 电 流 峰 值 ： I=500/1591=0.315 Apeak 或 0.22 Arms. 如果超 过 这 个 电 流 ， 则工 作电 压 将 会超 过 额 定 电 压 。 电容器的射频电流与功率(3) 结论：最大功率损耗值是在假设电容器的端头是一个无穷大的散热器情况下计算出来得。这时传导到空气中的热量是忽略的。一个10pF, 500V 的电容器工作在1000MHZ的频率，在功率极限下工作的电流峰值是7A，平均电流大概是5 Arms。在这种工作电流情况下，电容器的温度将会升到125℃。为了稳定地工作，它的实际最大工作电流是2 Arms，如果端头的散热效果很好可以到达 3Arms...
