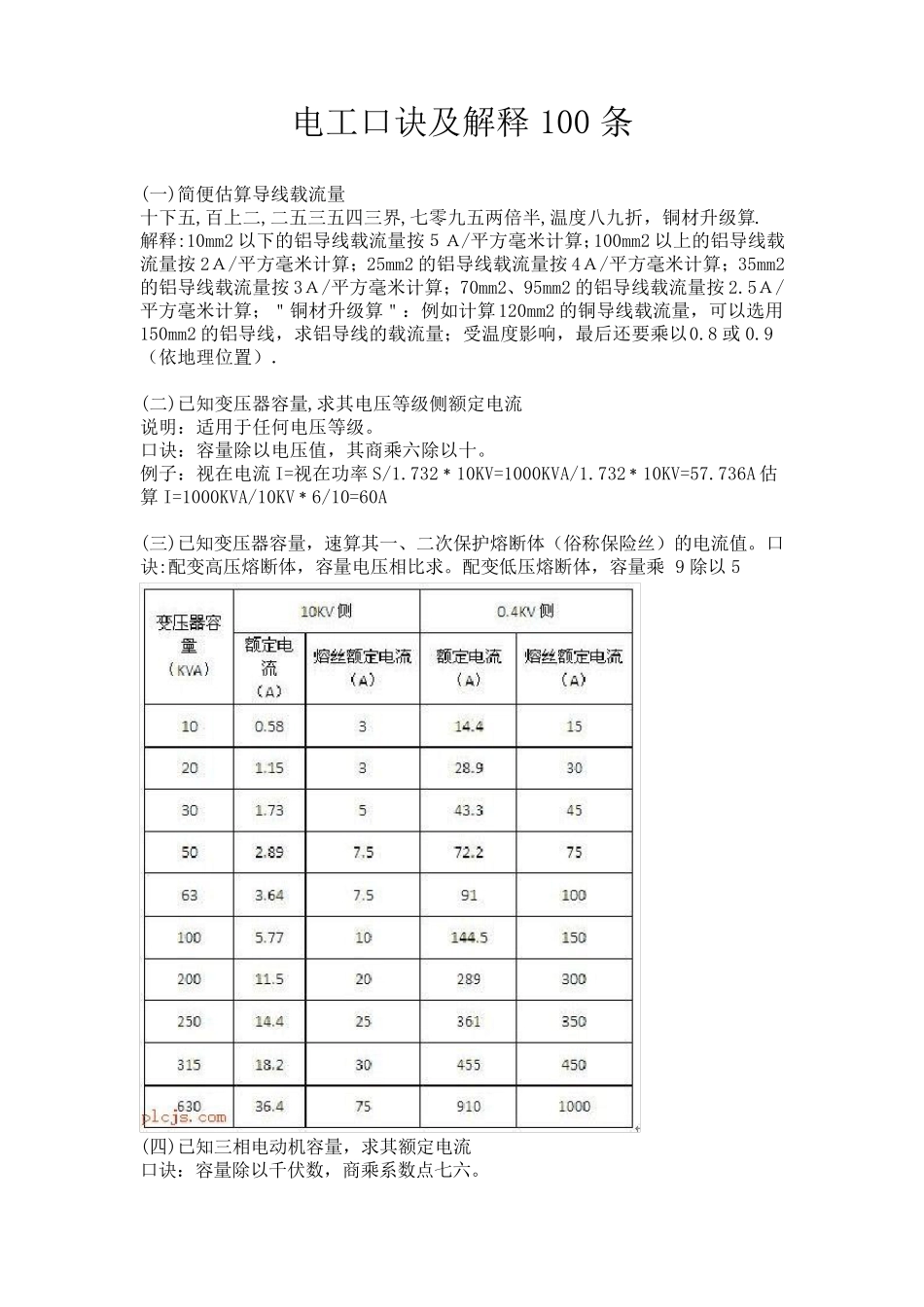

电工口诀及解释100 条 (一)简便估算导线载流量 十下五,百上二,二五三五四三界,七零九五两倍半,温度八九折,铜材升级算. 解释:10mm2 以下的铝导线载流量按5A/平方毫米计算;100mm2 以上的铝导线载流量按2A/平方毫米计算;25mm2 的铝导线载流量按4A/平方毫米计算;35mm2的铝导线载流量按3A/平方毫米计算;70mm2、95mm2 的铝导线载流量按2.5A/平方毫米计算;"铜材升级算":例如计算120mm2 的铜导线载流量,可以选用150mm2 的铝导线,求铝导线的载流量;受温度影响,最后还要乘以0.8 或 0.9(依地理位置). (二)已知变压器容量,求其电压等级侧额定电流 说明:适用于任何电压等级。 口诀:容量除以电压值,其商乘六除以十。 例子:视在电流I=视在功率 S/1.732﹡10KV=1000KVA/1.732﹡10KV=57.736A 估算I=1000KVA/10KV﹡6/10=60A (三)已知变压器容量,速算其一、二次保护熔断体(俗称保险丝)的电流值。口诀:配变高压熔断体,容量电压相比求。配变低压熔断体,容量乘 9 除以5 (四)已知三相电动机容量,求其额定电流 口诀:容量除以千伏数,商乘系数点七六。 已知三相二百二电机,千瓦三点五安培。 1KW÷0.22KV*0.76≈1A 已知高压三千伏电机,四个千瓦一安培。 4KW÷3KV*0.76≈1A 注:口诀适用于任何电压等级的三相电动机额定电流计算。口诀使用时,容量单位为 kW,电压单位为 kV,电流单位为 A。 (五)测知电力变压器二次侧电流,求算其所载负荷容量 已知配变二次压,测得电流求千瓦。 电压等级四百伏,一安零点六千瓦。 电压等级三千伏,一安四点五千瓦。 电压等级六千伏,一安整数九千瓦。 电压等级十千伏,一安一十五千瓦。 电压等级三万五,一安五十五千瓦。 (六)已知小型 380V 三相笼型电动机容量,求其供电设备最小容量、负荷开关、保护熔体电流值 直接起动电动机,容量不超十千瓦; 六倍千瓦选开关,五倍千瓦配熔体。 供电设备千伏安,需大三倍千瓦数。 说明:口诀所述的电动机,是小型 380V 鼠笼型三相电动机,电动机起动电流很大,一般是额定电流的 4-7 倍。用负荷开关直接起动的电动机容量最大不应超过 10kW,一般以 4.5kW 以下为宜,且开启式负荷开关(胶盖瓷底隔离开关)一般用于 5.5kW 及以下的小容量电动机作不频繁的直接起动;封闭式负荷开关(铁壳开关)一般用 10kW 以下的电动机作不频繁的直接起动。负荷开关均由简易隔离开关闸刀和熔断器或熔体组成,选择额定功率的 6...
