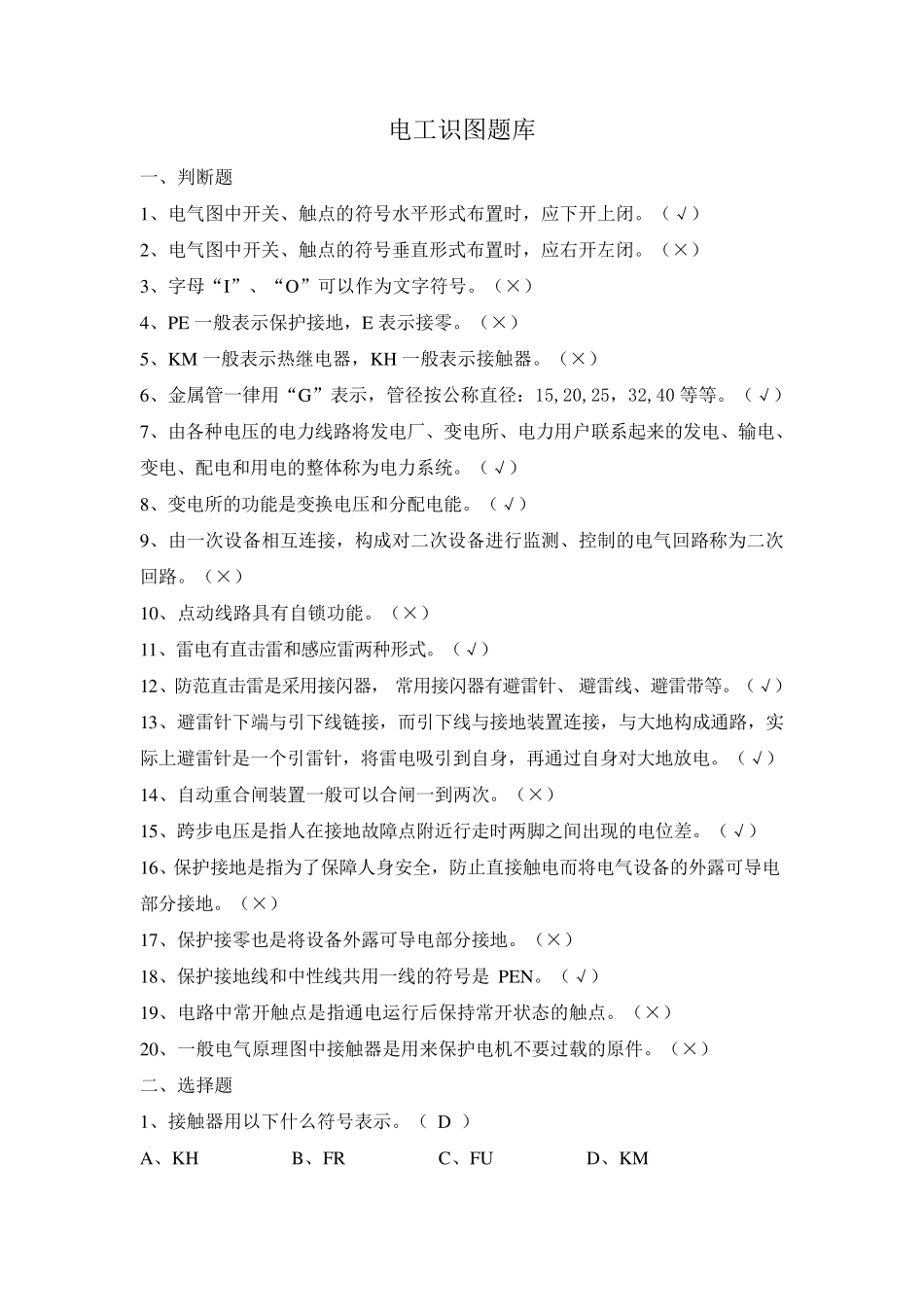

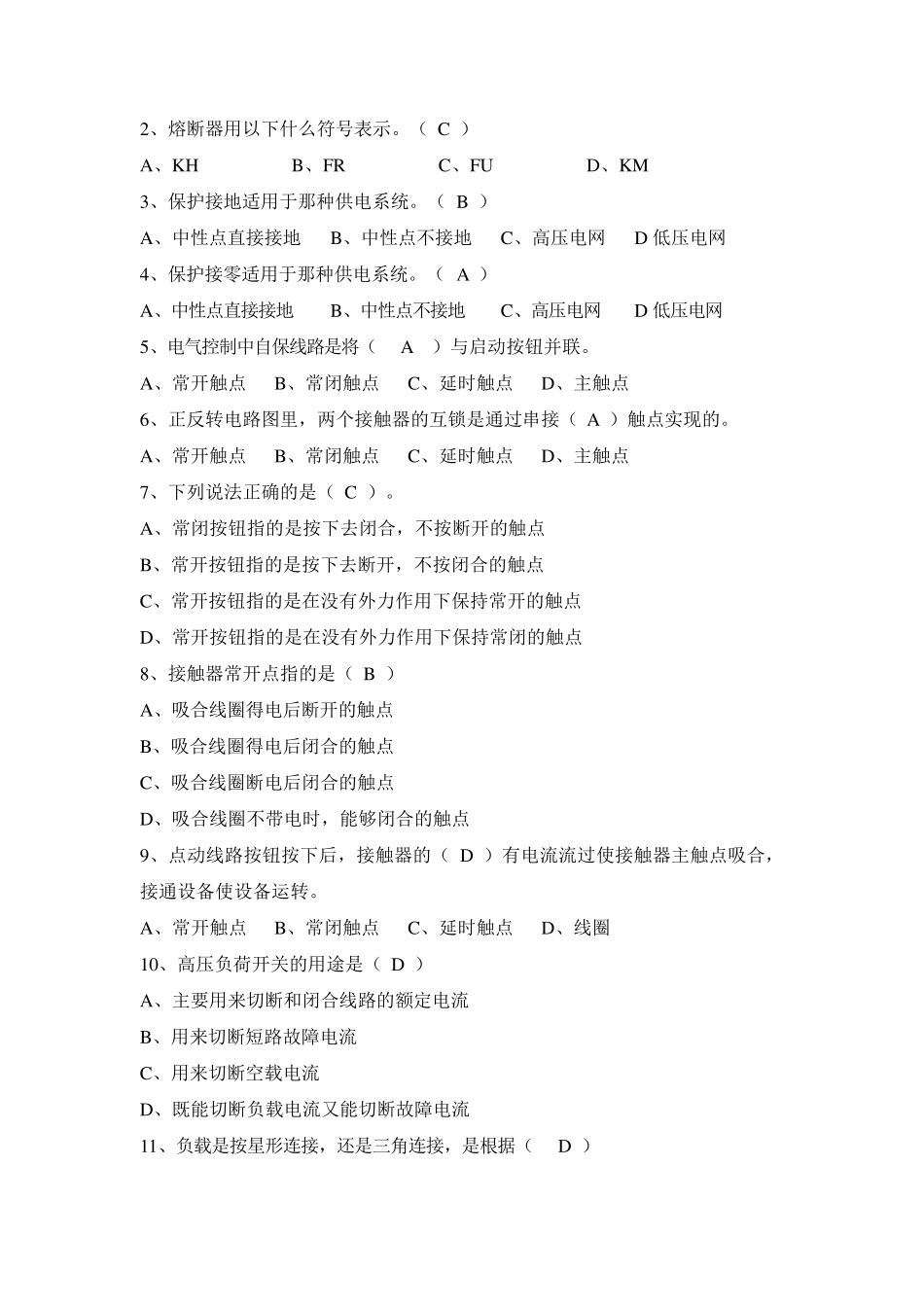

电工识图题库 一、判断题 1、电气图中开关、触点的符号水平形式布置时，应下开上闭。（√） 2、电气图中开关、触点的符号垂直形式布置时，应右开左闭。（×） 3、字母“I”、“O”可以作为文字符号。（×） 4、PE 一般表示保护接地，E 表示接零。（×） 5、KM 一般表示热继电器，KH 一般表示接触器。（×） 6、金属管一律用“G”表示，管径按公称直径：15,20,25，32,40 等等。（√） 7、由各种电压的电力线路将发电厂、变电所、电力用户联系起来的发电、输电、变电、配电和用电的整体称为电力系统。（√） 8、变电所的功能是变换电压和分配电能。（√） 9、由一次设备相互连接，构成对二次设备进行监测、控制的电气回路称为二次回路。（×） 10、点动线路具有自锁功能。（×） 11、雷电有直击雷和感应雷两种形式。（√） 12、防范直击雷是采用接闪器，常用接闪器有避雷针、避雷线、避雷带等。（√） 13、避雷针下端与引下线链接，而引下线与接地装置连接，与大地构成通路，实际上避雷针是一个引雷针，将雷电吸引到自身，再通过自身对大地放电。（√） 14、自动重合闸装置一般可以合闸一到两次。（×） 15、跨步电压是指人在接地故障点附近行走时两脚之间出现的电位差。（√） 16、保护接地是指为了保障人身安全，防止直接触电而将电气设备的外露可导电部分接地。（×） 17、保护接零也是将设备外露可导电部分接地。（×） 18、保护接地线和中性线共用一线的符号是 PEN。（√） 19、电路中常开触点是指通电运行后保持常开状态的触点。（×） 20、一般电气原理图中接触器是用来保护电机不要过载的原件。（×） 二、选择题 1、接触器用以下什么符号表示。（ D ） A、KH B、FR C、FU D、KM 2、熔断器用以下什么符号表示。（ C ） A、KH B、FR C、FU D、KM 3、保护接地适用于那种供电系统。（ B ） A、中性点直接接地 B、中性点不接地 C、高压电网 D 低压电网 4、保护接零适用于那种供电系统。（ A ） A、中性点直接接地 B、中性点不接地 C、高压电网 D 低压电网 5、电气控制中自保线路是将（ A ）与启动按钮并联。 A、常开触点 B、常闭触点 C、延时触点 D、主触点 6、正反转电路图里，两个接触器的互锁是通过串接（ A ）触点实现的。 A、常开触点 B、常闭触点 C、延时触点 D、主触点 7、下列说法正确的是（ C ）。 A、常闭按钮指的是按下去闭合，不按断开的触点 B、常开...
