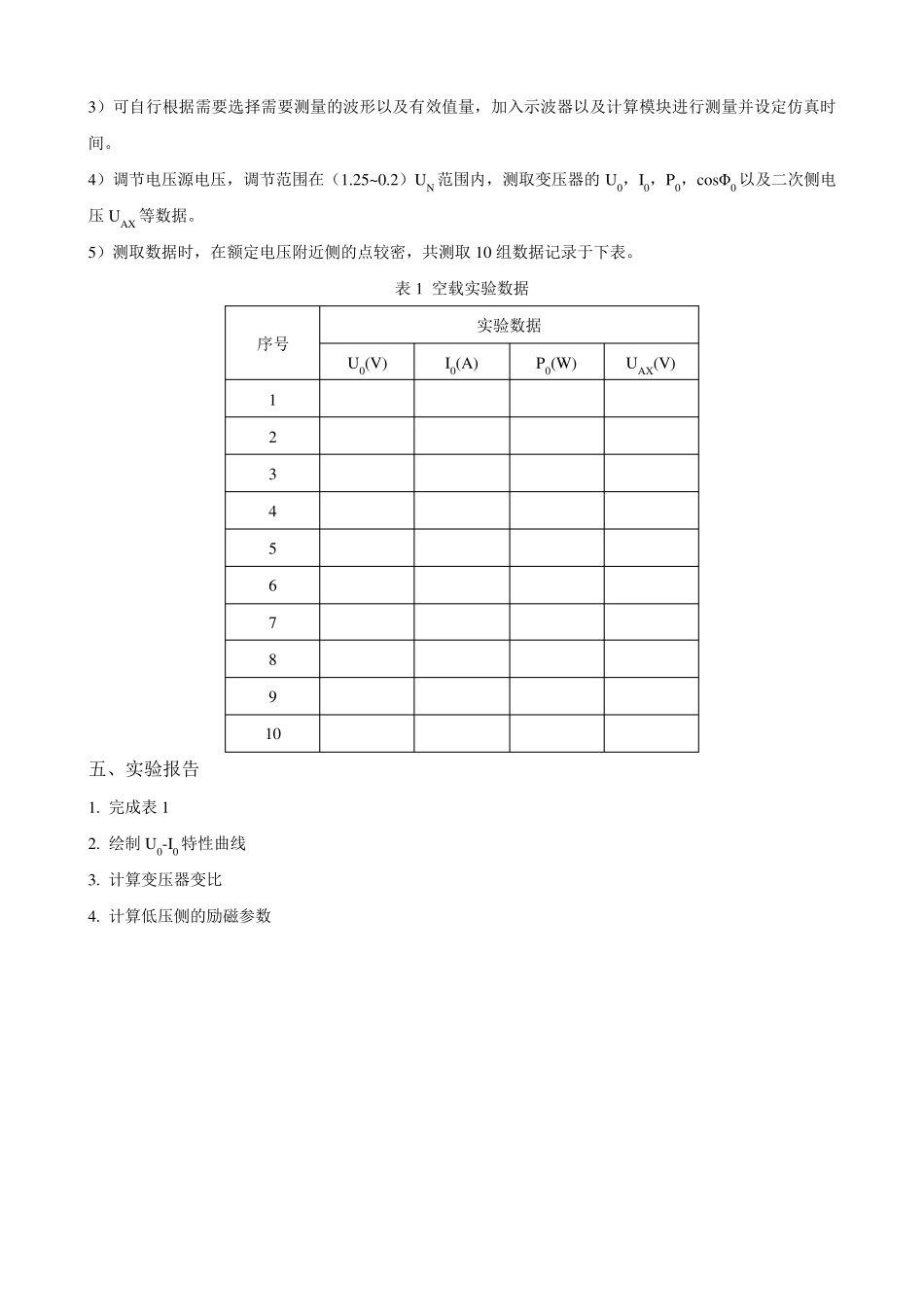

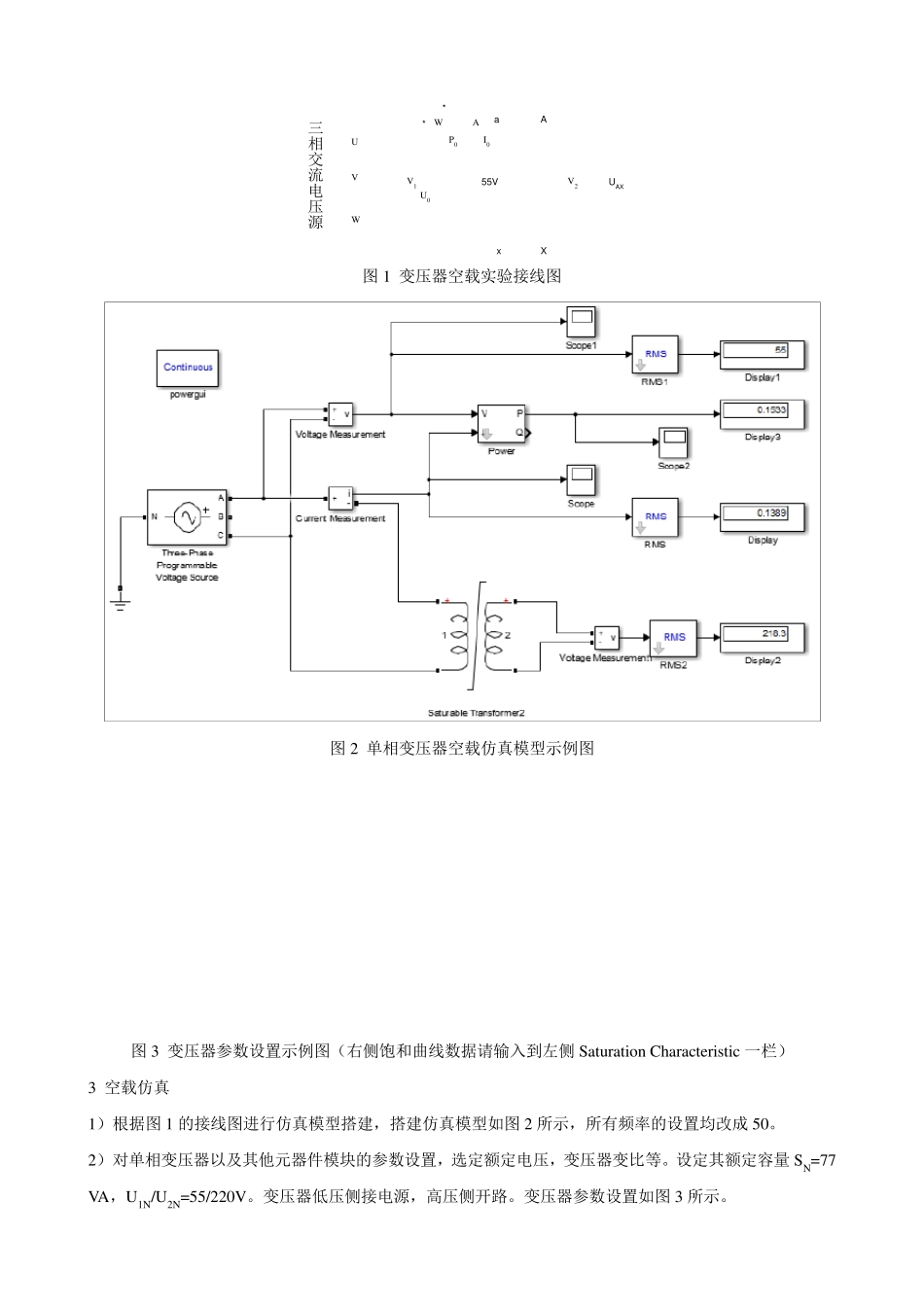

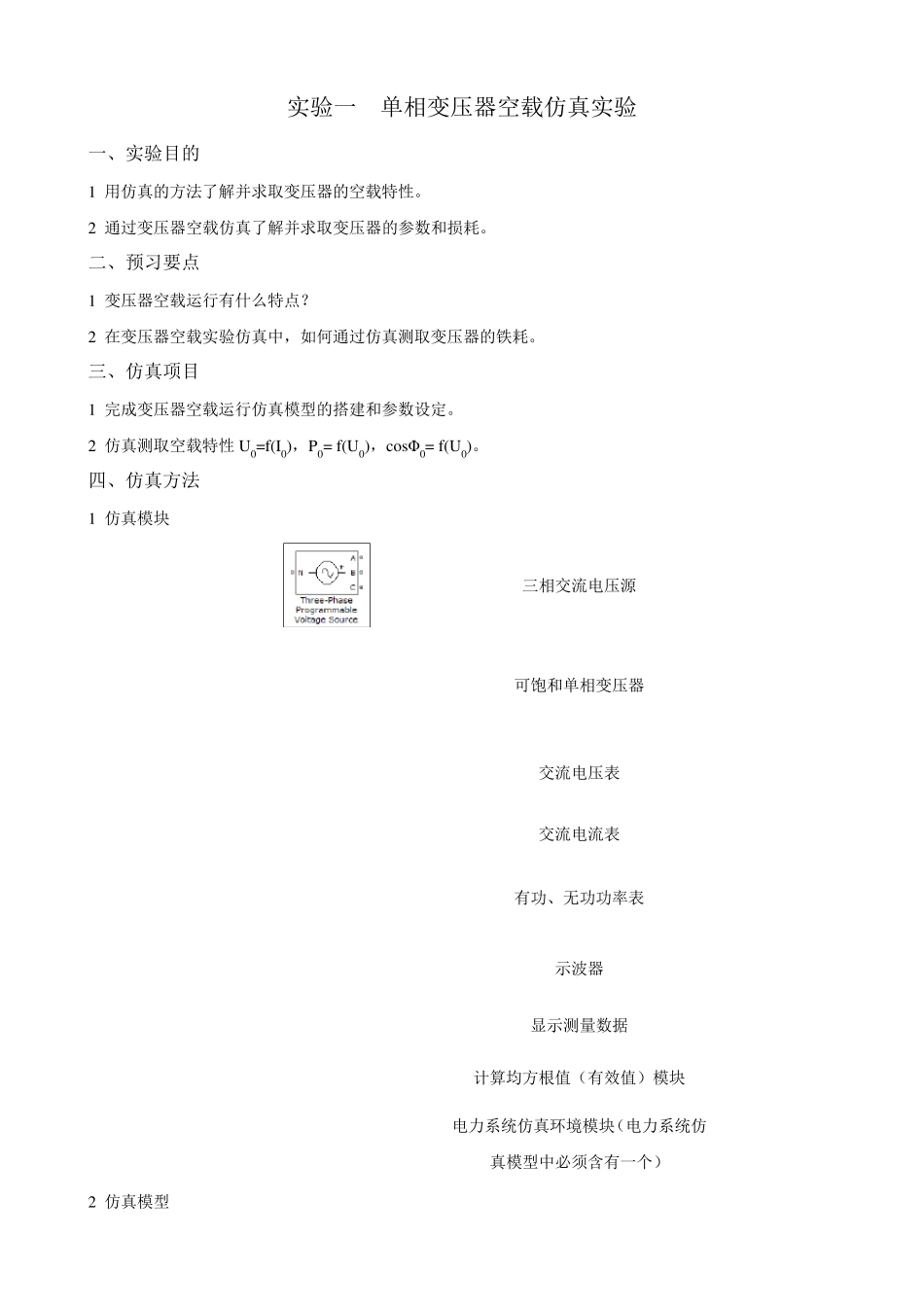

实验一 单相变压器空载仿真实验 一、实验目的 1 用仿真的方法了解并求取变压器的空载特性。 2 通过变压器空载仿真了解并求取变压器的参数和损耗。 二、预习要点 1 变压器空载运行有什么特点？ 2 在变压器空载实验仿真中，如何通过仿真测取变压器的铁耗。 三、仿真项目 1 完成变压器空载运行仿真模型的搭建和参数设定。 2 仿真测取空载特性 U0=f(I0)，P0= f(U0)，cosΦ0= f(U0)。 四、仿真方法 1 仿真模块 三相交流电压源 可饱和单相变压器 交流电压表 交流电流表 有功、无功功率表 示波器 显示测量数据 计算均方根值（有效值）模块 电力系统仿真环境模块（电力系统仿真模型中必须含有一个） 2 仿真模型 三相交流电压源V1WAV2UVWP0U0I0aAxX55VUAX** 图1 变压器空载实验接线图 图2 单相变压器空载仿真模型示例图 图3 变压器参数设置示例图（右侧饱和曲线数据请输入到左侧Satu ration Characteristic 一栏） 3 空载仿真 1）根据图1 的接线图进行仿真模型搭建，搭建仿真模型如图2 所示，所有频率的设置均改成50。 2）对单相变压器以及其他元器件模块的参数设置，选定额定电压，变压器变比等。设定其额定容量 SN=77 VA，U1N/U2N=55/220V。变压器低压侧接电源，高压侧开路。变压器参数设置如图3 所示。 3）可自行根据需要选择需要测量的波形以及有效值量，加入示波器以及计算模块进行测量并设定仿真时间。 4）调节电压源电压，调节范围在（1.25~0.2）UN 范围内，测取变压器的U0，I0，P0，cosΦ0 以及二次侧电压UAX 等数据。 5）测取数据时，在额定电压附近侧的点较密，共测取10 组数据记录于下表。 表1 空载实验数据 序号 实验数据 U0(V) I0(A) P0(W) UAX(V) 1 2 3 4 5 6 7 8 9 10 五、实验报告 1. 完成表1 2. 绘制 U0-I0 特性曲线 3. 计算变压器变比 4. 计算低压侧的励磁参数 实验二 单相变压器短路仿真实验 一、实验目的 1 用仿真的方法了解并求取变压器的短路特性。 2 通过变压器短路仿真了解并求取变压器的参数和损耗。 二、预习要点 1 变压器短路运行有什么特点？ 2 在变压器短路实验仿真中，如何通过仿真测取变压器的铜耗。 三、仿真项目 1 完成变压器短路运行仿真模型的搭建和参数设定。 2 仿真测取短路特性 UK=f(IK)，PK= f(UK)，cosΦK= f(UK)。 四、仿真方法 1 仿真模块 三相交流电压源 可饱和单相变压器 交流电压表 交...
