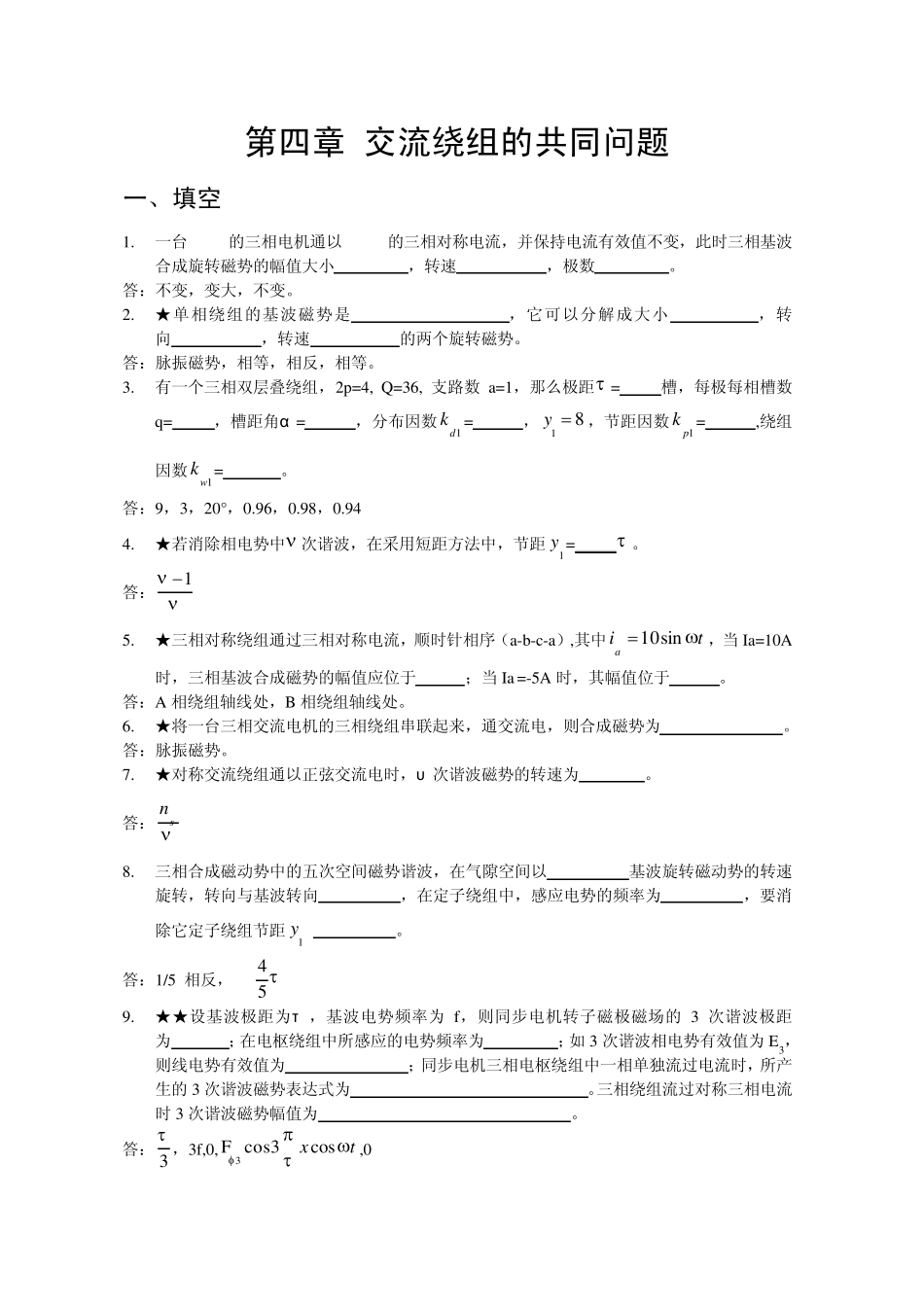

第四章 交流绕组的共同问题 一、填空 1. 一台50Hz的三相电机通以60 Hz的三相对称电流，并保持电流有效值不变，此时三相基波合成旋转磁势的幅值大小 ，转速 ，极数 。 答：不变，变大，不变。 2. ★单相绕组的基波磁势是 ，它可以分解成大小 ，转向 ，转速 的两个旋转磁势。 答：脉振磁势，相等，相反，相等。 3. 有一个三相双层叠绕组，2p=4, Q=36, 支路数a=1，那么极距 = 槽，每极每相槽数q= ，槽距角α = ，分布因数1dk= ，18y ，节距因数1pk= ,绕组因数1wk= 。 答：9，3，20°，0.96，0.98，0.94 4. ★若消除相电势中 次谐波，在采用短距方法中，节距1y = 。 答：1 5. ★三相对称绕组通过三相对称电流，顺时针相序（a-b-c-a）,其中tiasin10，当 Ia=10A时，三相基波合成磁势的幅值应位于 ；当 Ia =-5A 时，其幅值位于 。 答：A 相绕组轴线处，B 相绕组轴线处。 6. ★将一台三相交流电机的三相绕组串联起来，通交流电，则合成磁势为 。 答：脉振磁势。 7. ★对称交流绕组通以正弦交流电时，υ 次谐波磁势的转速为 。 答：sn 8. 三相合成磁动势中的五次空间磁势谐波，在气隙空间以 基波旋转磁动势的转速旋转，转向与基波转向 ，在定子绕组中，感应电势的频率为 ，要消除它定子绕组节距1y = 。 答：1/5,相反，f1,45 9. ★★设基波极距为τ ，基波电势频率为 f，则同步电机转子磁极磁场的3 次谐波极距为 ；在电枢绕组中所感应的电势频率为 ；如 3 次谐波相电势有效值为 E3，则线电势有效值为 ；同步电机三相电枢绕组中一相单独流过电流时，所产生的3 次谐波磁势表达式为 。三相绕组流过对称三相电流时3 次谐波磁势幅值为 。 答：3，3f,0,3F cos3cosxt,0 10. ★某三相两极电机中，有一个表达式为δ =F COS（5ω t+ 7θ S）的气隙磁势波，这表明：产生该磁势波的电流频率为基波电流频率的 倍；该磁势的极对数为 ；在空间的转速为 ；在电枢绕组中所感应的电势的频率为 。 答：5，7p,sn75，15 f 二、选择填空 1. 当采用绕组短距的方式同时削弱定子绕组中五次和七次谐波磁势时，应选绕组节距为 。 A： B：4 /5 C：6 /7 D：5 /6 答：D 2. ★三相对称交流绕组的合成基波空间磁势幅值为 F1,绕组系数为 kw 1，3 次谐波绕组系数为kw 3，则 3 次空间磁势波的合成幅值为 。 Ａ：０； Ｂ：131...
