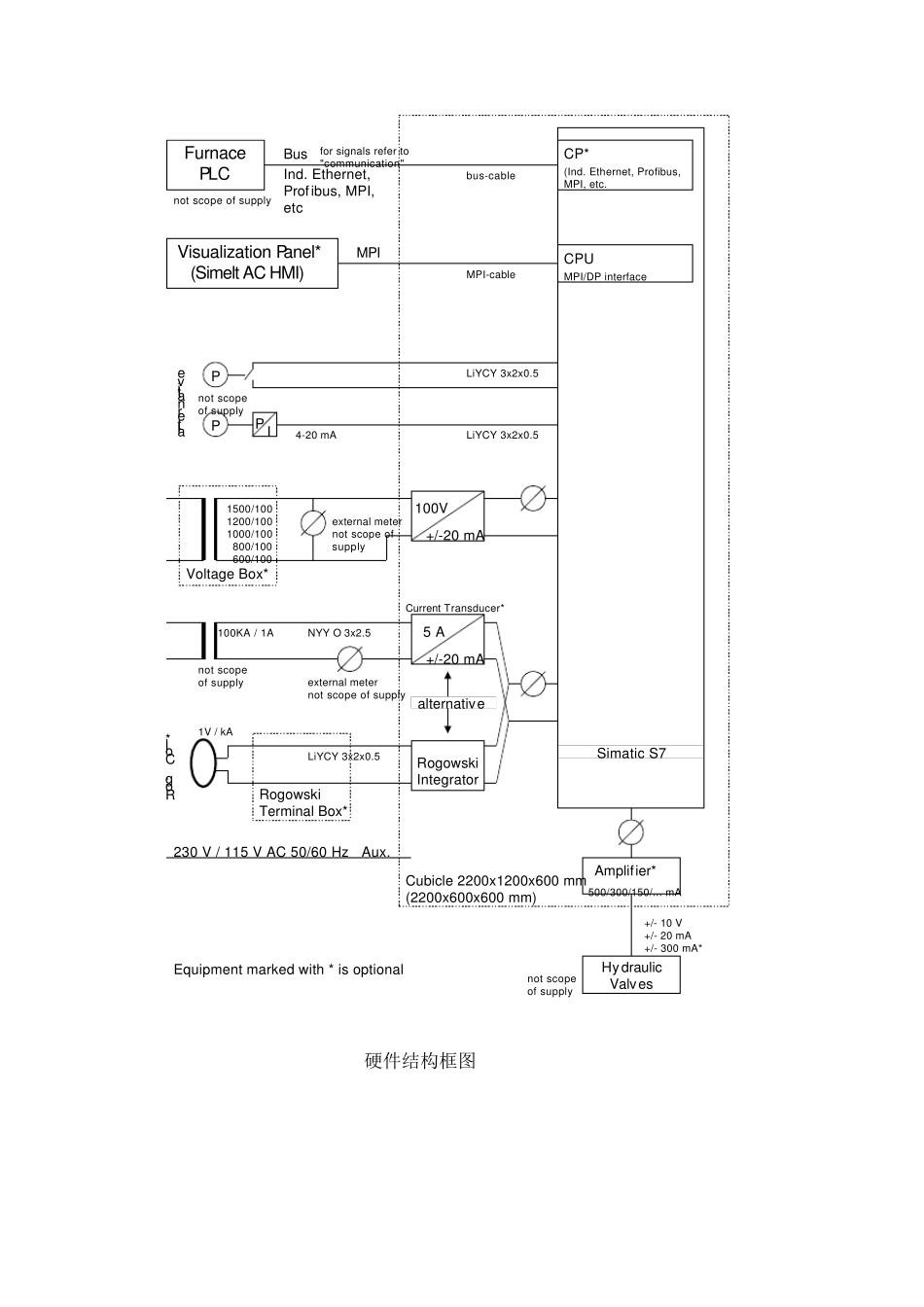

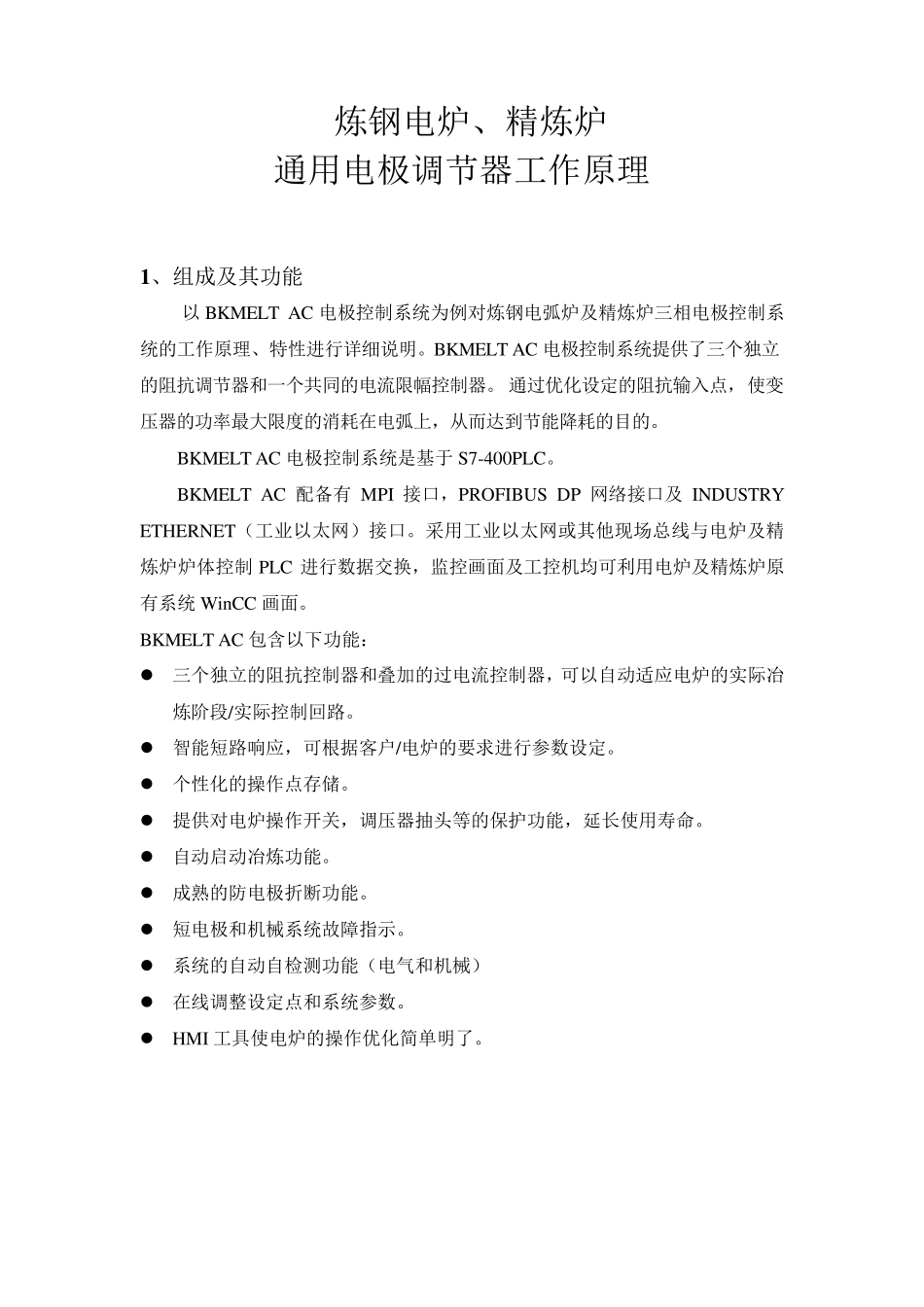

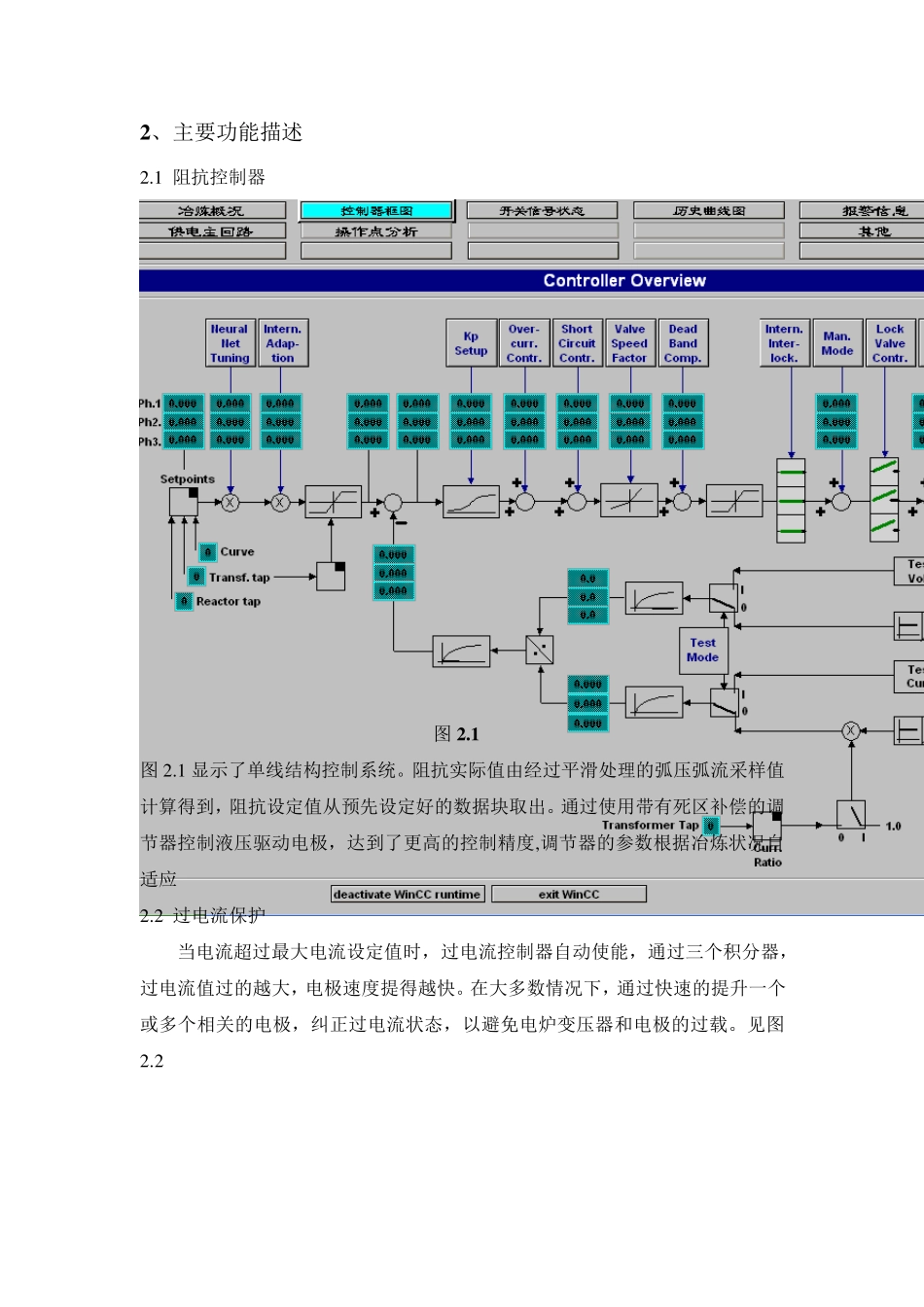

炼钢电炉、精炼炉 通用电极调节器工作原理 1 、组成及其功能 以 BKMELT AC 电极控制系统为例对炼钢电弧炉及精炼炉三相电极控制系统的工作原理、特性进行详细说明。BKMELT AC 电极控制系统提供了三个独立的阻抗调节器和一个共同的电流限幅控制器。 通过优化设定的阻抗输入点，使变压器的功率最大限度的消耗在电弧上，从而达到节能降耗的目的。 BKMELT AC 电极控制系统是基于 S7-400PLC。 BKMELT AC 配备有 MPI 接口，PROFIBUS DP 网络接口及 INDUSTRY ETHERNET（工业以太网）接口。采用工业以太网或其他现场总线与电炉及精炼炉炉体控制 PLC 进行数据交换，监控画面及工控机均可利用电炉及精炼炉原有系统 Win CC 画面。 BKMELT AC 包含以下功能：  三个独立的阻抗控制器和叠加的过电流控制器，可以自动适应电炉的实际冶炼阶段/实际控制回路。  智能短路响应，可根据客户/电炉的要求进行参数设定。  个性化的操作点存储。  提供对电炉操作开关，调压器抽头等的保护功能，延长使用寿命。  自动启动冶炼功能。  成熟的防电极折断功能。  短电极和机械系统故障指示。  系统的自动自检测功能（电气和机械）  在线调整设定点和系统参数。  HMI 工具使电炉的操作优化简单明了。 Simatic S7FurnacePLCVisualization Panel*(Simelt AC HMI)CP*(Ind. Ethernet, Profibus,MPI, etc.Ind. Ethernet,Profibus, MPI,etcBusfor signals refer to"communication"not scope of supplybus-cableCPUMPI/DP interfaceMPIMPI-cablePPP ILiYCY 3x2x0.54-20 mAalternativenot scopeof supplyLiYCY 3x2x0.51500/1001200/1001000/100 800/100 600/100external meternot scope ofsupplyVoltage Box*100KA / 1A5 A 100V+/-20 mAnot scopeof supplyNYY O 3x2.5external meternot scope of supplyRogowskiIntegratorRogowskiTerminal Box*Rog. Coil*LiYCY 3x2x0.51V / kACurrent Transducer*alternative230 V / 115 V AC 50/60 Hz Aux.Cubicle 2200x1200x600 mm(2200x600x600 mm)Amplifier*500/300/150/... mAHydraulicValves+/- 10 V+/- 20 mA+/- 300 mA*not scopeof supplyEquipment marked with * is optional+/-20 mA 硬件结构框图 2 、主要功能描述 2 .1 阻抗控制器 图 2 .1 图 2 .1 显示了单线结构控制系...
