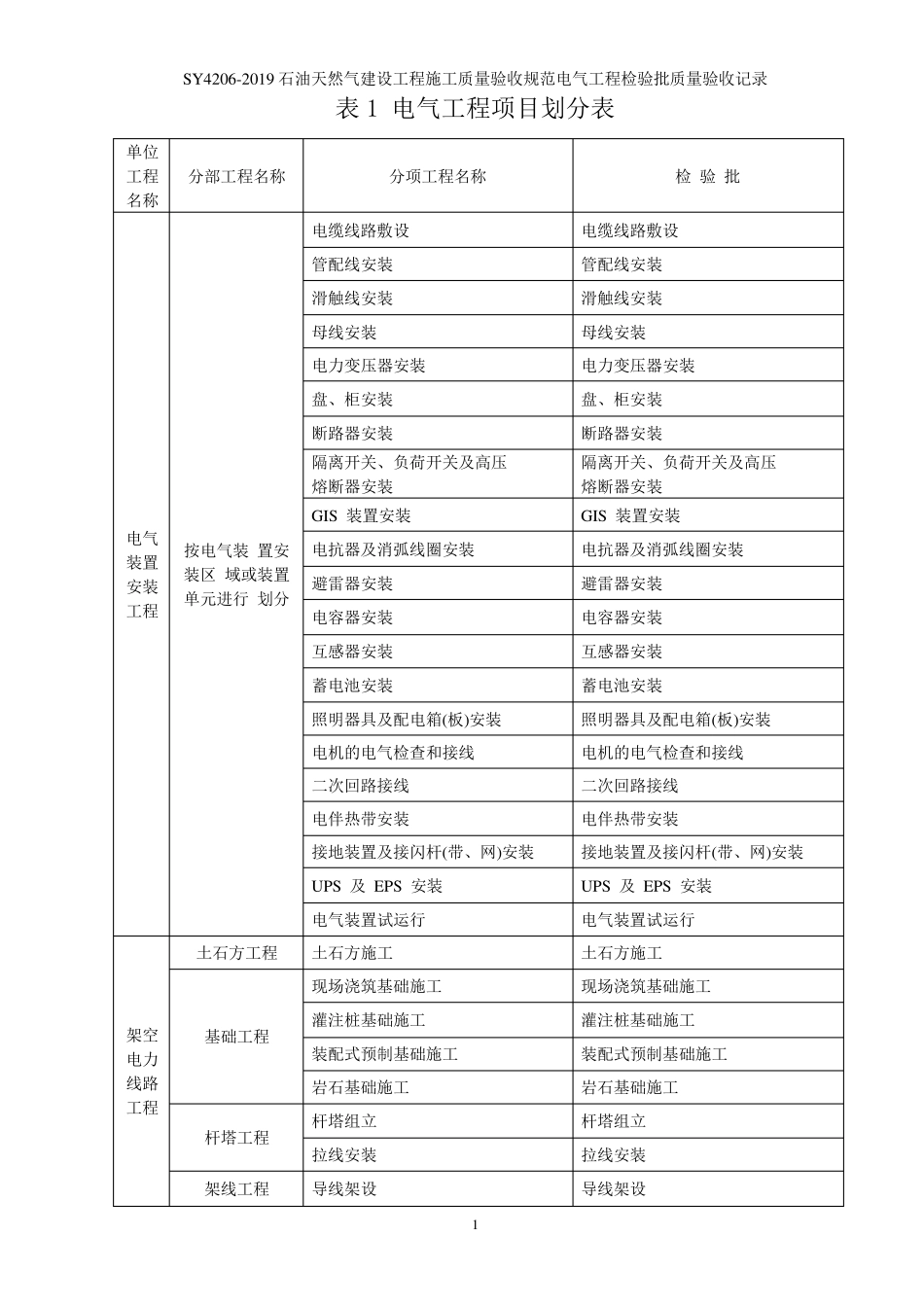

1 SY 4206-2019 石油天然气建设工程施工质量验收规范电气工程检验批质量验收记录 表1 电气工程项目划分表 单位工程名称 分部工程名称 分项工程名称 检 验 批 电气装置 安装工程 按电气装 置安装区 域或装置 单元进行 划分 电缆线路敷设 电缆线路敷设 管配线安装 管配线安装 滑触线安装 滑触线安装 母线安装 母线安装 电力变压器安装 电力变压器安装 盘、柜安装 盘、柜安装 断路器安装 断路器安装 隔离开关、负荷开关及高压 熔断器安装 隔离开关、负荷开关及高压 熔断器安装 GIS 装置安装 GIS 装置安装 电抗器及消弧线圈安装 电抗器及消弧线圈安装 避雷器安装 避雷器安装 电容器安装 电容器安装 互感器安装 互感器安装 蓄电池安装 蓄电池安装 照明器具及配电箱(板)安装 照明器具及配电箱(板)安装 电机的电气检查和接线 电机的电气检查和接线 二次回路接线 二次回路接线 电伴热带安装 电伴热带安装 接地装置及接闪杆(带、网)安装 接地装置及接闪杆(带、网)安装 U PS 及 EPS 安装 U PS 及 EPS 安装 电气装置试运行 电气装置试运行 架空电力 线路工程 土石方工程 土石方施工 土石方施工 基础工程 现场浇筑基础施工 现场浇筑基础施工 灌注桩基础施工 灌注桩基础施工 装配式预制基础施工 装配式预制基础施工 岩石基础施工 岩石基础施工 杆塔工程 杆塔组立 杆塔组立 拉线安装 拉线安装 架线工程 导线架设 导线架设 2 光纤复合架空地线(OPGW )架设 光纤复合架空地线(OPGW )架设 附件安装 附件安装 杆上电气设备安装工程 杆上电气设备及接户线安装 杆上电气设备及接户线安装 杆塔接地工程 杆塔接地安装 杆塔接地安装 SY4206-2019 石油天然气建设工程施工质量验收规范电气工程检验器具的规格和精度应符合下表规定 表A.1 电气装置及架空电力线路安装工程检查器具表 序号 器 具 名 称 规 格 精 度 1 经纬仪 最小读数不应小于1′ 6″ 2 水准仪 最小读数不应小于1′ ±3″ 3 绝缘电阻测试仪 500V,1000V,2500V,5000V 0.5 4 万用电表 — 1.5 5 相序表 — 2.0 6 钳形电流表 — 2.5 7 接地电阻测试仪 — 2.0 8 试电笔 — — 9 绝缘棒 — — 10 水平尺 400mm 零位 11 钢板尺 300mm 1.0 12 钢卷尺 2m 1.0 13 钢卷尺 50m 5.0 14 宽座角尺 400mm×2500 1.0 15 塞尺 0.05mm×100mm...
