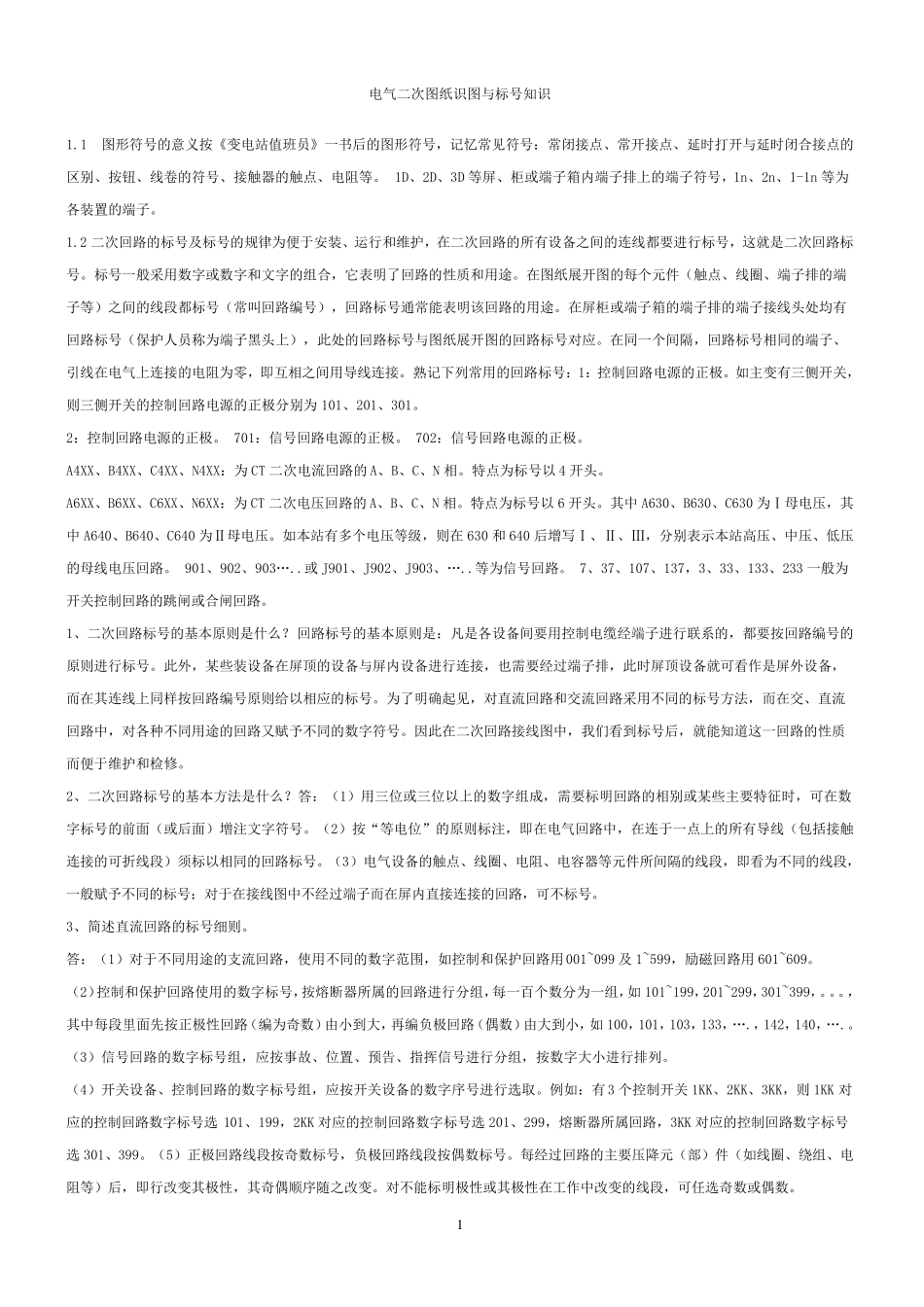

1 电 气 二 次 图 纸 识 图 与 标 号 知 识 1.1 图 形 符 号 的 意 义 按 《 变 电 站 值 班 员 》 一 书 后 的 图 形 符 号 ， 记 忆 常 见 符 号 ： 常 闭 接 点 、 常 开 接 点 、 延 时 打 开 与 延 时 闭 合 接 点 的区 别 、 按 钮 、 线 卷 的 符 号 、 接 触 器 的 触 点 、 电 阻 等 。 1D、 2D、 3D 等 屏 、 柜 或 端 子 箱 内 端 子 排 上 的 端 子 符 号 ， 1n、 2n、 1-1n 等 为各 装 置 的 端 子 。 1.2 二 次 回 路 的 标 号 及 标 号 的 规 律 为 便 于 安 装 、 运 行 和 维 护 ， 在 二 次 回 路 的 所 有 设 备 之 间 的 连 线 都 要 进 行 标 号 ， 这 就 是 二 次 回 路 标号 。 标 号 一 般 采 用 数 字 或 数 字 和 文 字 的 组 合 ， 它 表 明 了 回 路 的 性 质 和 用 途 。 在 图 纸 展 开 图 的 每 个 元 件 （ 触 点 、 线 圈 、 端 子 排 的 端子 等 ） 之 间 的 线 段 都 标 号 （ 常 叫 回 路 编 号 ） ， 回 路 标 号 通 常 能 表 明 该 回 路 的 用 途 。 在 屏 柜 或 端 子 箱 的 端 子 排 的 端 子 接 线 头 处 均 有回 路 标 号 （ 保 护 人 员 称 为 端 子 黑 头 上 ） ， 此 处 的 回 路 标 号 与 图 纸 展 开 图 的 回 路 标 号 对应。 在 同一 个 间 隔， 回 路 标 号 相同的 端 子 、引线 在 电 气 上 连 接 的 电 阻 为 零， 即互相之 间 用 导线 连 接 。 熟记 下列常 用 的 回 路 标 号 ： 1： 控制回 路 电 源的 正极。 如主变 有 三侧开 关，则三侧开 关的 控制回 路 电 源的 正极分别 为 101、 201、 301。 2： 控制回 路 电 源的 正极。 701： 信号 回 路 电 源的 正极。 702： 信号 回 路 电 源的 正极。 A4XX、 B4XX、 C4XX、 N4XX： 为 CT 二 次 电 流回 路 的 A、 B、 C、 N 相。 特点 为 标 号 以4 开 头 。 A6XX、 B6XX、 C6XX、 N6XX： 为 CT 二 次 电 压回 路 的 A、 B、 C、 N 相。 特点 为 标 号 以...
