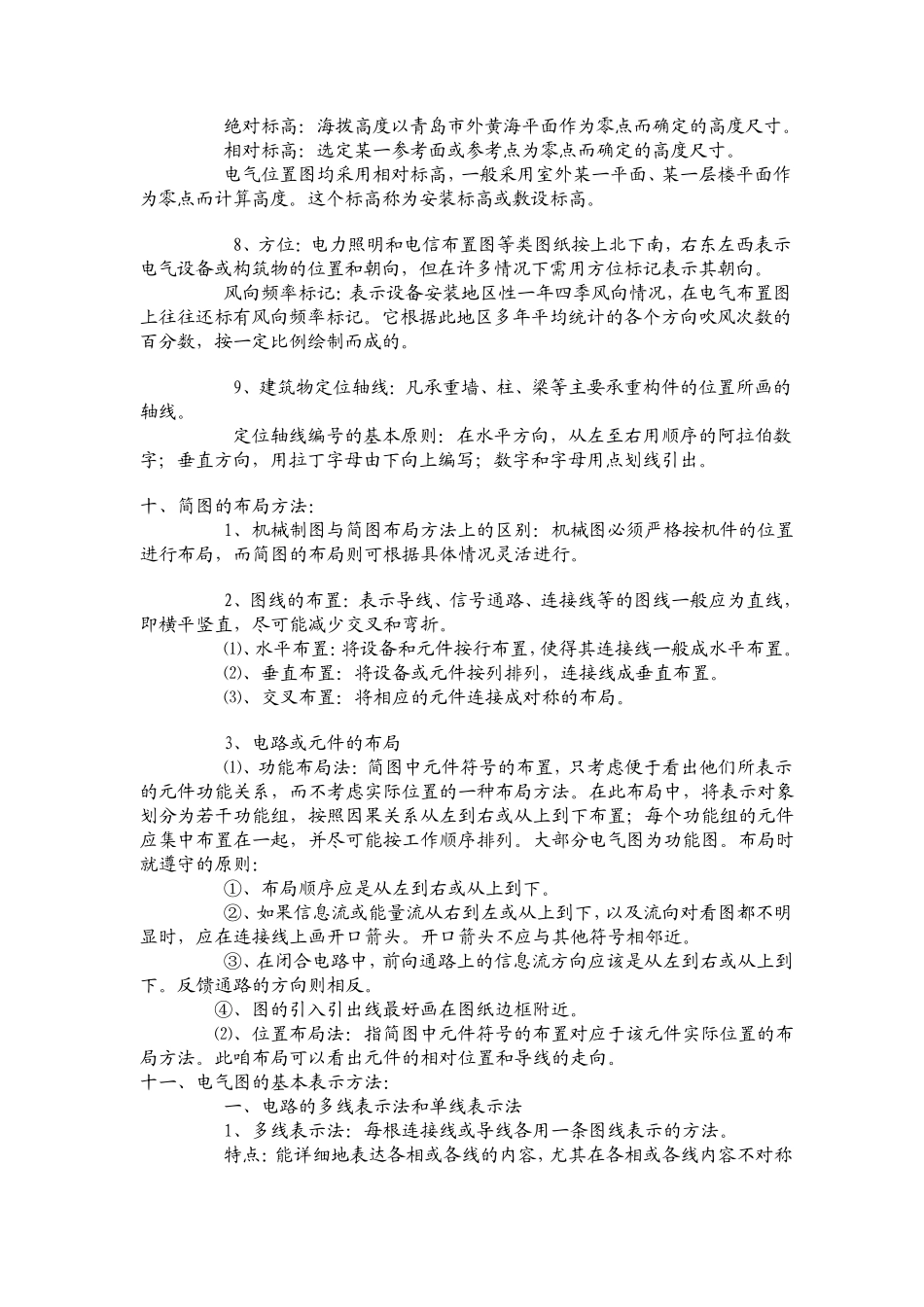

电气图纸制图规范及电气图纸的识读方法 （二） 本篇共计七个章节： 九、图线、字体及其他： 1、图线：粗实线、细实线、波浪线、双折线、虚线、细点划线、粗点划线、双点划线，代号依次为 A、B、C、D、F、G、J、K。 2、字体：如上图 3、箭头和指引线 开口箭头：用于电气能量、电气信号的传递方向（能量流、信息流流向） 实心箭头：用于可变性、力或运动方向，以及指引线方向。 指引线：指示注释的对象，应为细实线。 指引线末端加注标记：指向轮廓线内，用一黑点；指向轮廓线上，用一实心箭头；指向电气连接线上加一短划线。 4、围框：当需要在图上显示出图的某一部分，如功能单元、结构单元、项目组时，可用点划线围框表示。如在图上含有安装在别处而功能与本图相关的部分，这部分可加双点划线。 5、比例：图面上图形尺寸与实物尺寸的比值。通常采用的缩小比例系列：1：10、1：20、1：50、1：100、1：200、1：500。 6、尺寸注法 尺寸由尺寸线、尺寸界线、尺寸起止箭头（或 45°短划线）、尺寸数字四个要素组成。 ⑴、尺寸注法的基本规则 ①、物件的真实大小应以图样上的尺寸数字为依据，与图形大小及绘图的准确度无关。 ②、图样中的尺寸数字，如没有明 确说 明 ，一律 以 mm 为单位 。 ③、图样中所 标注的尺寸，为该 图样所 示机 件的最 后 完 工 尺寸。 ④、物件的每 一尺寸，一般 只 标注一次，并 应标注在反 映 该 结构最 清 晰的图形上。 ⑵、尺寸注法 ①、线性尺寸（长 度、宽 度、厚 度）的尺寸数字一般 注写 在尺寸线的上方，也 可注写 在尺寸线的中断 处。 ②、角 度数字一律 写 成水 平 方向，注写 在尺寸线的中断 处，也 可采用引出注写 的方式 。 ③、在没有足 够 的位 置 画 箭头或注写 数字时也 可移 出标注。 ④、一些 特 定 尺寸必 须 标注符 号，如直 径 符 号 Φ、半 径 符 号 R、球 符 号S、球 直 径 符 号 SΦ、球 半 径 符 号 SR，厚 度符 号 δ、用参 考 尺寸用（ ）表示。正 方形符 号用□。 7、安装标高 有绝 对标高 和相对标高 之 分。 绝对标高：海拨高度以青岛市外黄海平面作为零点而确定的高度尺寸。 相对标高：选定某一参考面或参考点为零点而确定的高度尺寸。 电气位置图均采用相对标高，一般采用室外某一平面、某一层楼平面作为零点而计算高度。这个标高称为安装标高或敷设标高。 8、...
