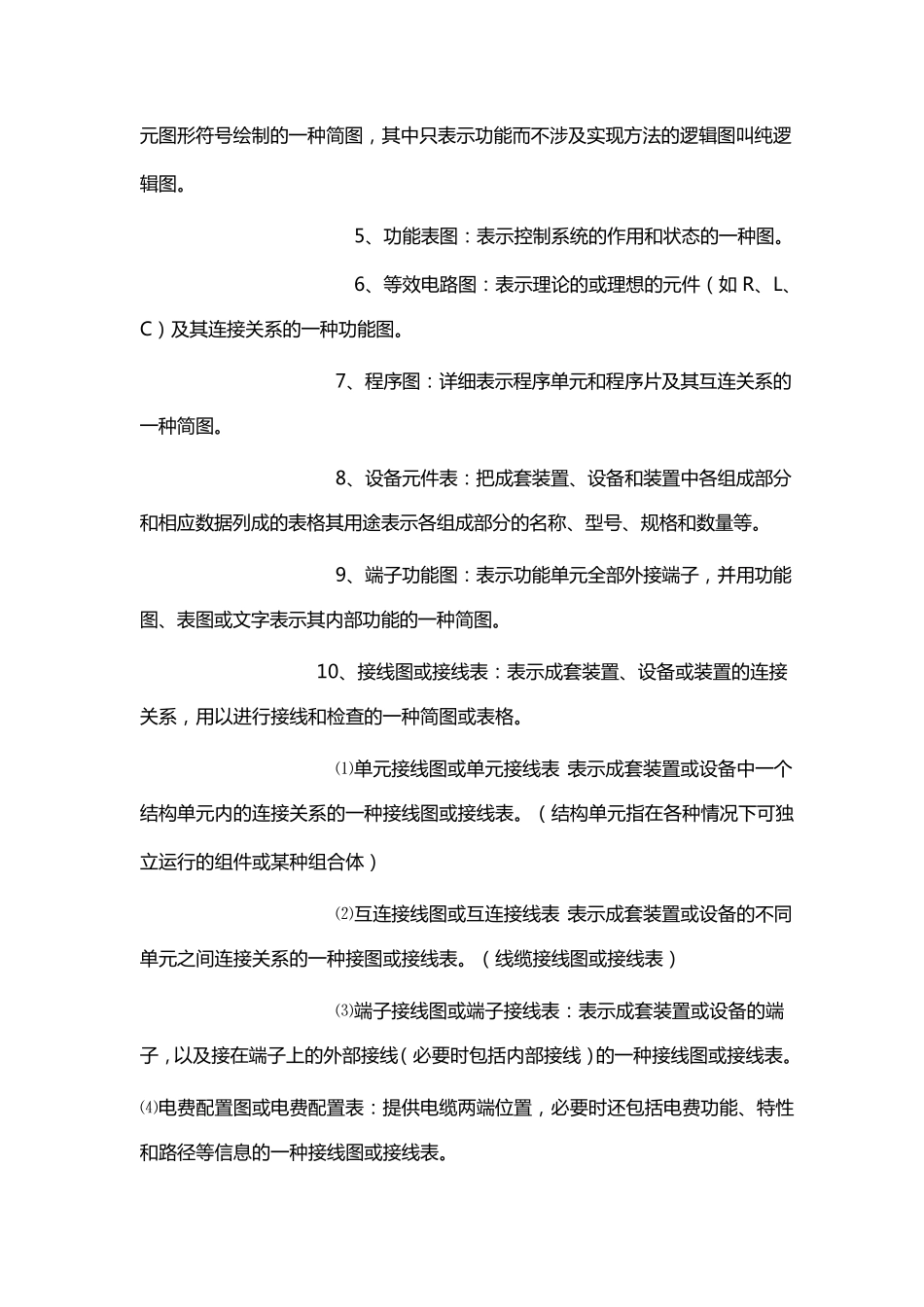

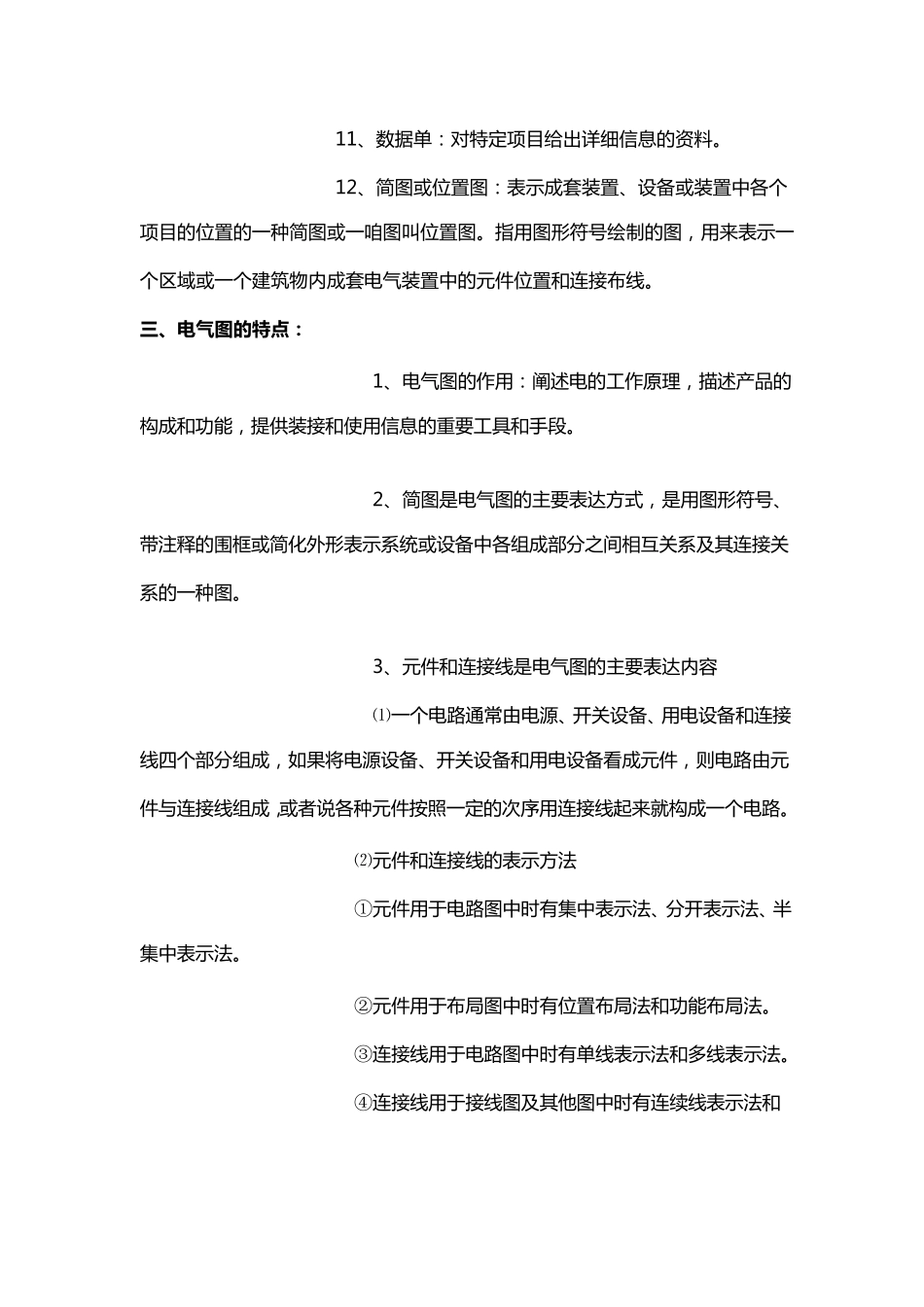

电气图纸制图规范及电气图纸的识读方法 （一） 前 言 ： 本 文 来 自 于 多 个 单 位 的 电 气 工 程 技 术 人 员 ， 现 场 施 工 人 员 等 与 三 峡 十 年 的 信 息 交流 ， 意 见 反 馈 等 方 式 取 得 的 大 量 电 气 图 第 一 手 信 息 资 料 ， 以 供 大 家 在 现 实 生 活 中参 考 学 习 ！ 本 文 共 分 为 十 九 个 章 节 ， 分 三 篇 。 第 一 篇 共 计 九 个 章 节 介 绍 。 一 、电 气 图 定义： 用 电 气 图 形 符 号 、带注释的围框或简化外形 表示电 气 系统或设备中组成部分之间相互关系及其连接关系的一种图 。广义地说表明两个或两个以上变量之间关系的曲线，用 以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，或者用 以提供工作参数的表格、文字等，也属于电 气 图 之列。 二、电 气 图 分 类： 1、系统图 或框图 ：用 符 号 或带注释的框，概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图 。 2、电 路图 ：用 图 形 符 号 并按工作顺序排列，详细表示电 路、设备或成套装置的全部组成和连接关系，而不考虑其实际位置的一种简图 。目的是便于详细理解作用 原理、分析和计算电 路特性。 3、功能图 ：表示理论的或理想的电 路而不涉及实现方法的一种图 ，其用 途是提供绘制电 路图 或其他有关图 的依据。 4、逻辑图 ：主要用 二进制逻辑（与、或、异或等）单元 图 形 符 号 绘 制 的 一 种 简 图 ， 其 中 只 表 示 功 能 而 不 涉 及 实 现 方 法 的 逻 辑 图 叫 纯 逻辑 图 。 5、功 能 表 图 ：表 示 控制 系统的 作用和状态的 一 种 图 。 6、等效电路图 ：表 示 理论的 或理想的 元 件（如 R、L、C）及 其 连接关系的 一 种 功 能 图 。 7、程序图 ：详细表 示 程序单元 和程序片及 其 互连关系的一 种 简 图 。 8、设备元 件表 ：把成套装置、设备和装置中 各组成部分和相应数据列成的 表 格其 用途表 示 各组成部分的 名称、型号 、规格和数量等。 9、端子功 能 图 ：表 示 功 能 单元 全部外接端子， 并用功 能图 、表 图 或文字表 示 其 内部功 能 的 一 种 简 图 。 10、接线图 或接线表 ：...
