电气工程识图复习题

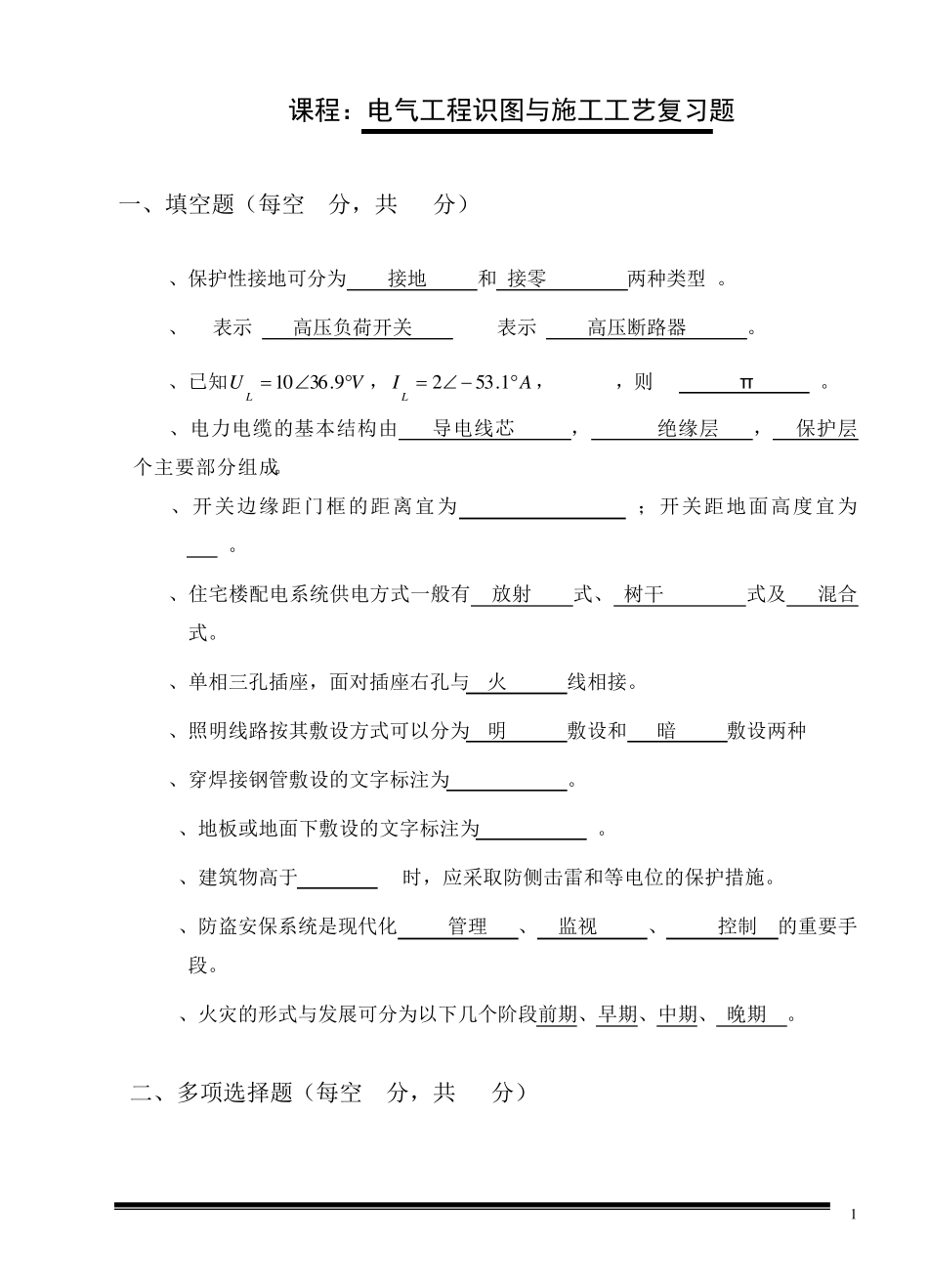

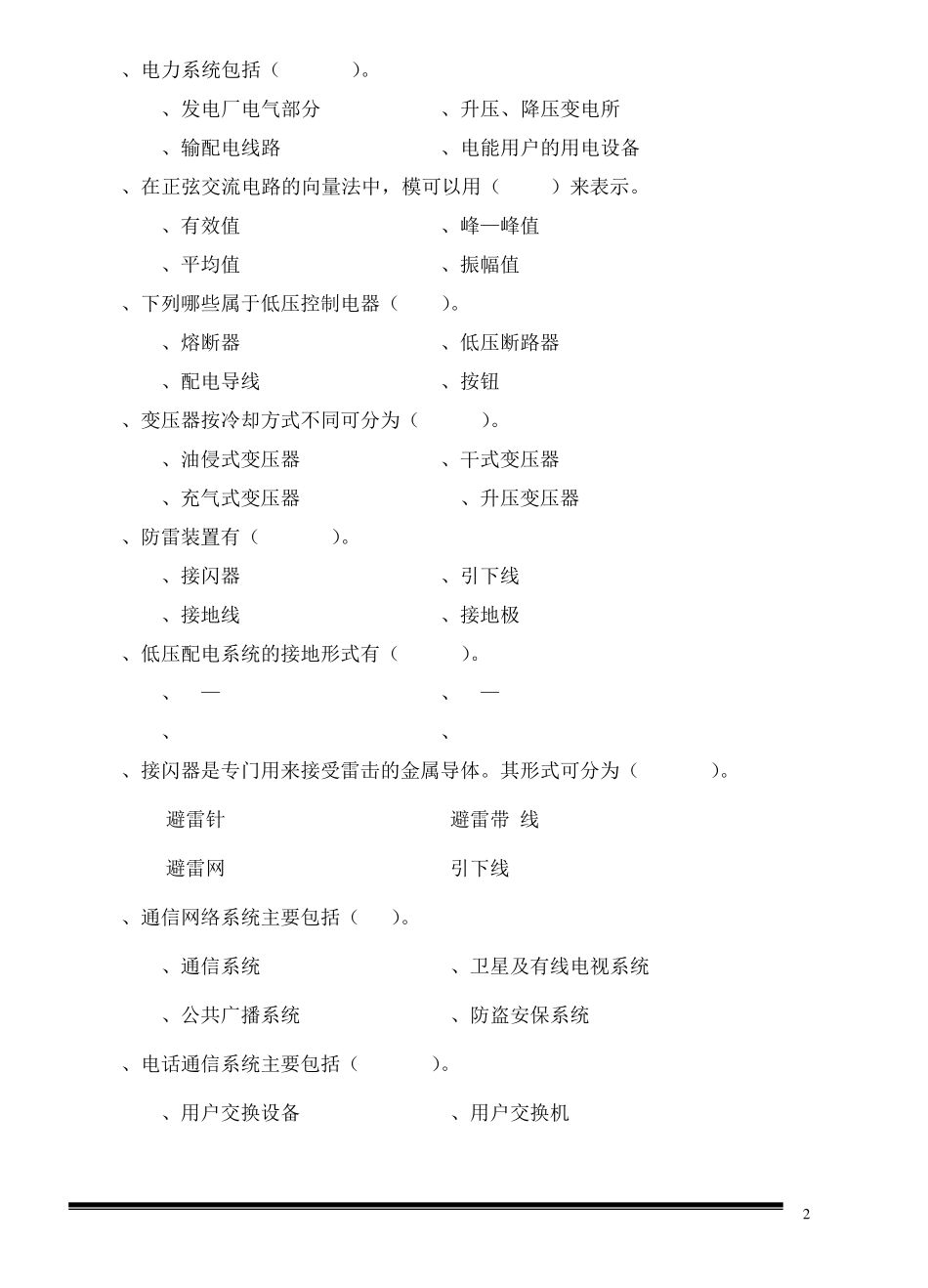

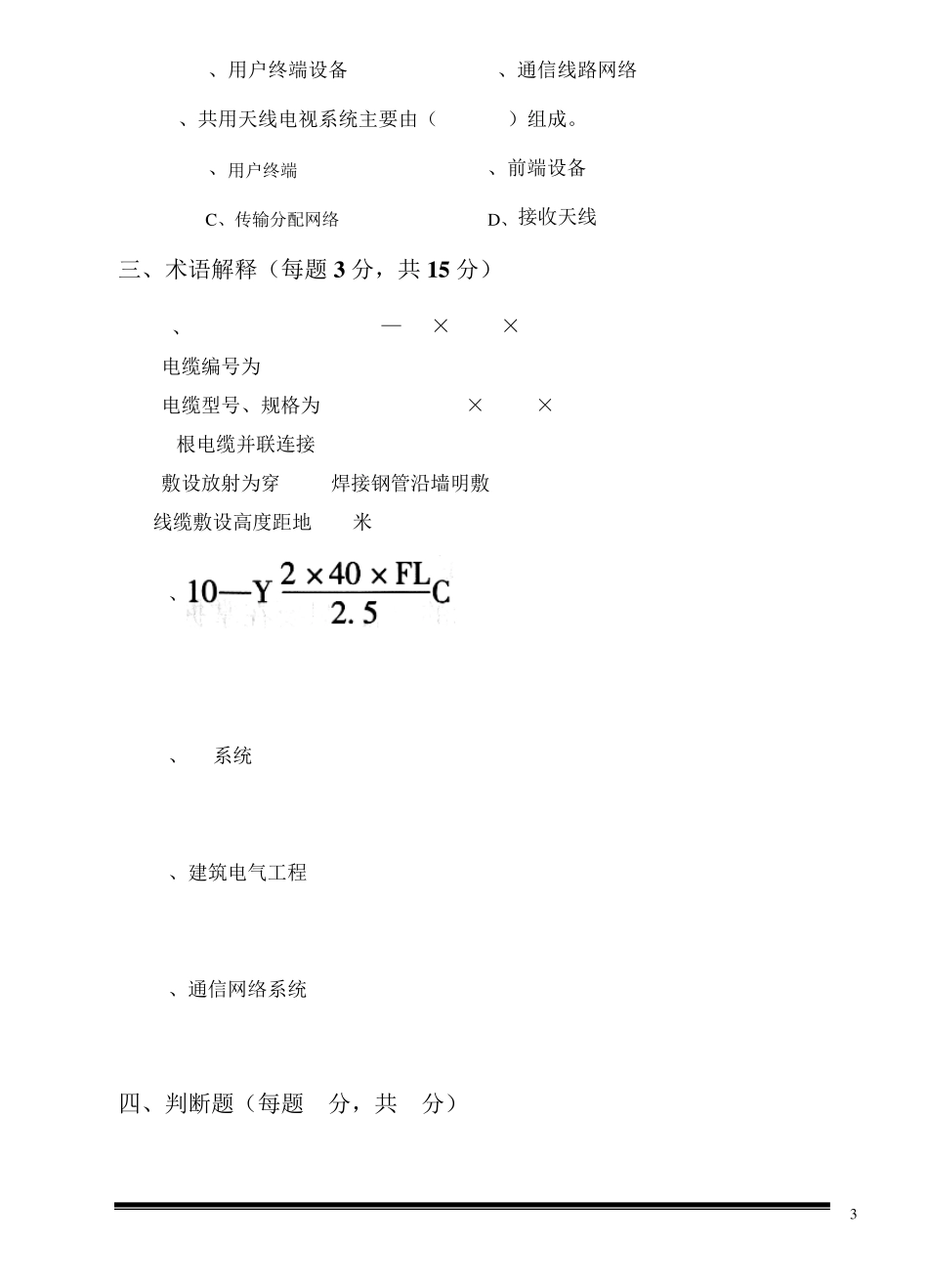

1 课程：电气工程识图与施工工艺复习题 一、填空题（每空 1分，共 30分） 1、保护性接地可分为 接地 和 接零 两种类型 。 2、QL表示 高压负荷开关 ,QF表示 高压断路器 。 3、已知VUL9.3 61 0，AIL1.5 32，f=50HZ，则 L= 1/20π H。 4、电力电缆的基本结构由 导电线芯 ， 绝缘层 ， 保护层 3个主要部分组成。 5、开关边缘距门框的距离宜为 0.2 m；开关距地面高度宜为 1.4m。 6、住宅楼配电系统供电方式一般有 放射 式、 树干 式及 混合 式。 7、单相三孔插座，面对插座右孔与 火 线相接。 8、照明线路按其敷设方式可以分为 明 敷设和 暗 敷设两种 9、穿焊接钢管敷设的文字标注为 SC 。 10、地板或地面下敷设的文字标注为 F 。 11、建筑物高于 45 m时，应采取防侧击雷和等电位的保护措施。 12、防盗安保系统是现代化 管理 、 监视 、 控制 的重要手段。 13、火灾的形式与发展可分为以下几个阶段前期、早期、中期、 晚期 。 二、多项选择题（每空 1分，共 10分） 2 1、电力系统包括（ ABCD ）。 A、发电厂电气部分 B、升压、降压变电所 C、输配电线路 D、电能用户的用电设备 2、在正弦交流电路的向量法中，模可以用（ AB ）来表示。 A、有效值 B、峰—峰值 C、平均值 D、振幅值 3、下列哪些属于低压控制电器（ BD ）。 A、熔断器 B、低压断路器 C、配电导线 D、按钮 4、变压器按冷却方式不同可分为（ ABC ）。 A、油侵式变压器 B、干式变压器 C、充气式变压器 D、升压变压器 5、防雷装置有（ ABCD ）。 A、接闪器 B、引下线 C、接地线 D、接地极 6、低压配电系统的接地形式有（ACD ）。 A、TN—S B、TN—T C、TT D、IT 7、接闪器是专门用来接受雷击的金属导体。其形式可分为（ ABC ）。 A避雷针 B避雷带(线) C避雷网 D引下线 8、通信网络系统主要包括（ABC）。 A、通信系统 B、卫星及有线电视系统 C、公共广播系统 D、防盗安保系统 9、电话通信系统主要包括（ ACD ）。 A、用户交换设备 B、用户交换机 3 C、用户终端设备 D、通信线路网络 10、共用天线电视系统主要由（ ABCD ）组成。 A、用户终端 B、前端设备 C、传输分配网络 D、接收天线 三、术语解释（每题3 分，共15 分） 1、 WP201 YJV-0.6/1KV—2(3×150+2×70)SC80-WS3.5 电缆编号为 WP201 电缆型号、规格为 YJV-06/1k...
