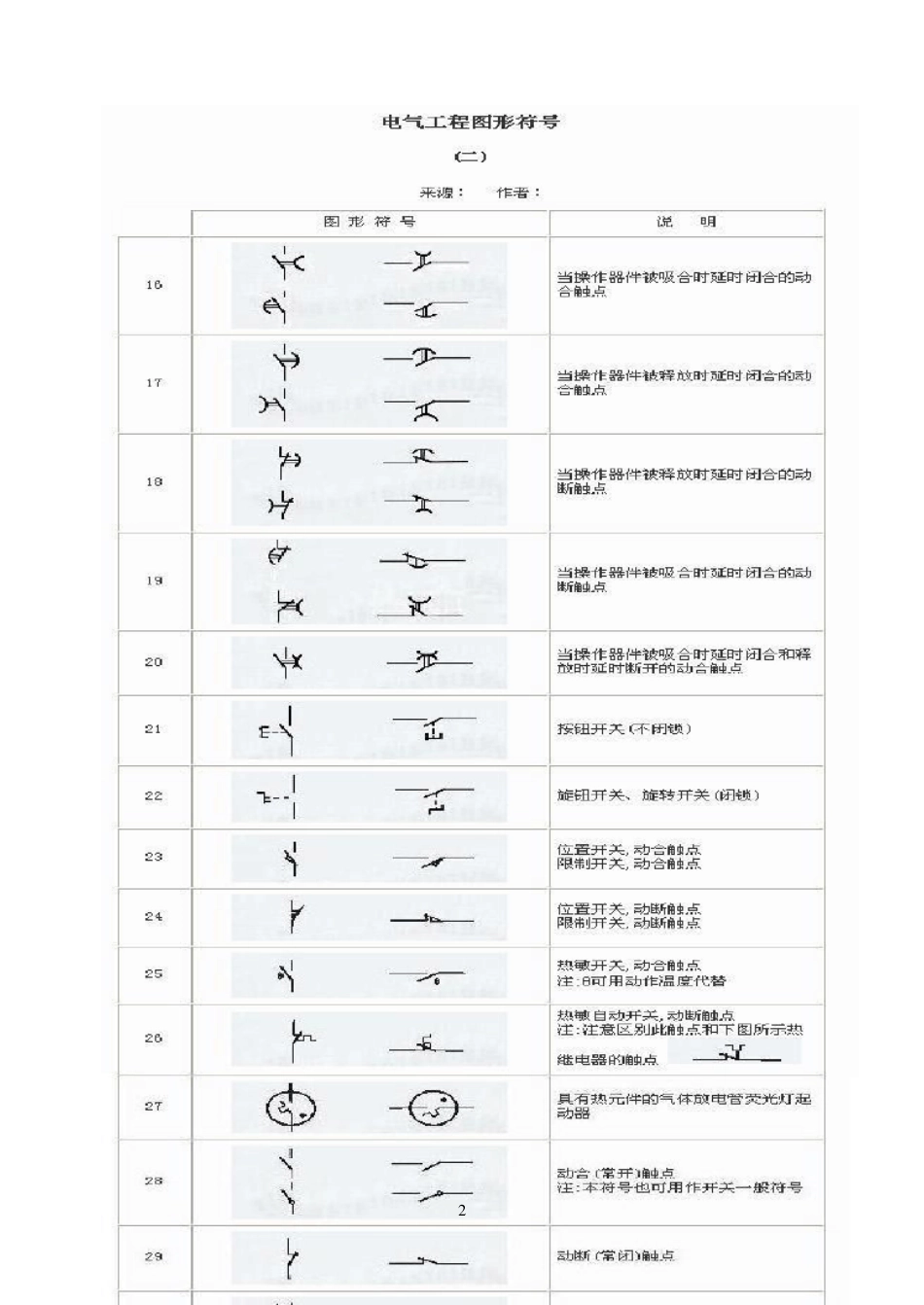

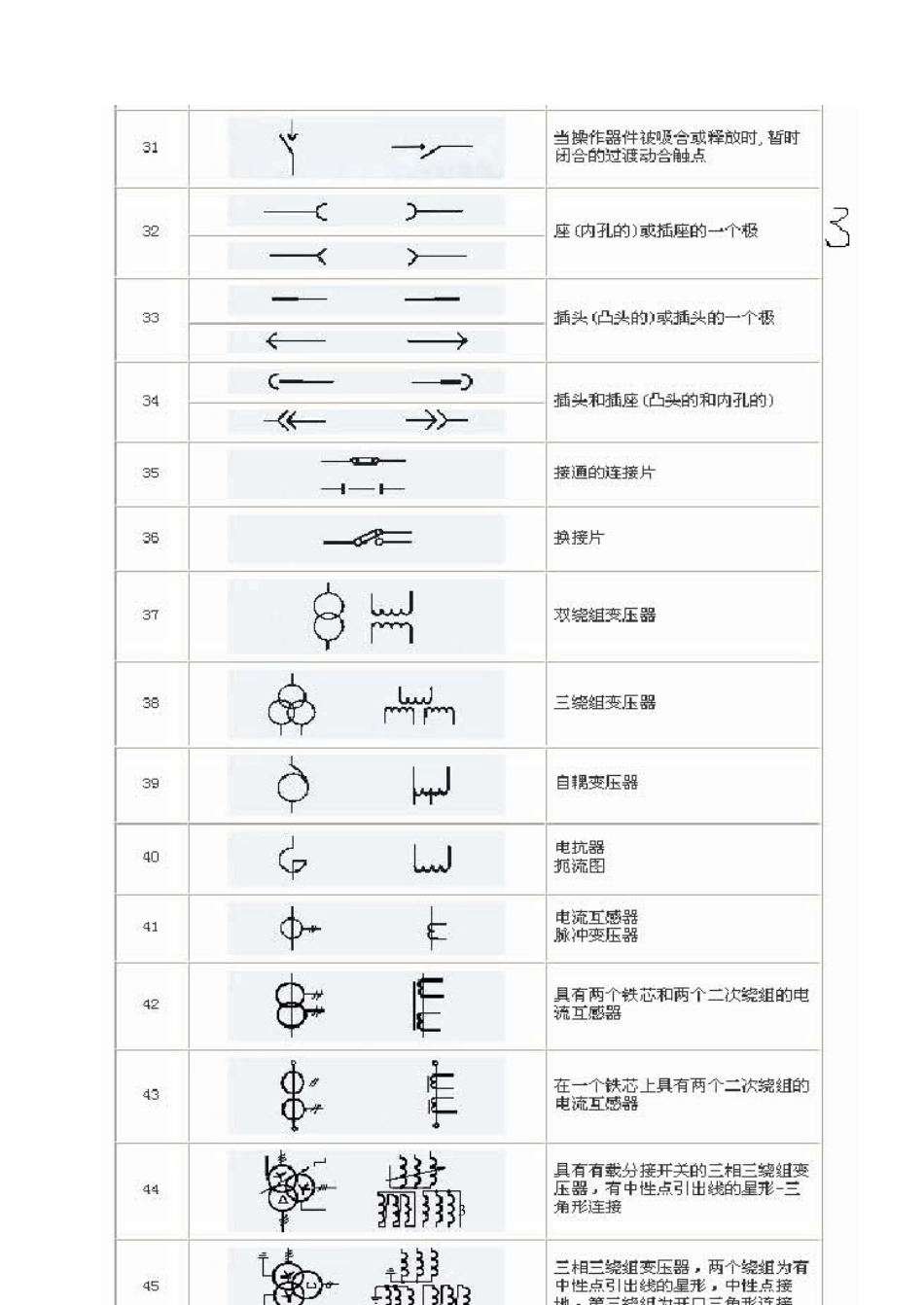

1 2 3 4 5 6 7 8 9 一、基本文字符号 符号 描述 符号 描述 符号 描述 C 电容器 EH 发热器件 EL 照明电 EV 空气调节器 FA 带瞬时动作的 限流保护器件 FR 带延时动作的 限流保护器件 FS 带瞬时、延时动作的 限流保护器件 FU 熔断器 FV 限压保护器件 GS 同步发电机 GA 异步发电机 GB 蓄电池 HA 报警器 HL 指示灯 KA 过流继电器 KM 接触器 KR 热继电器 KT 延时继电器 L 电感器 M 电动机 MS 同步电动机 MT 力矩电动机 PA 电流表 PJ 电度表 PS 记录仪表 PV 电压表 QF 断路器 QM 电动机保护开关 QS 隔离开关 TA 电流互感器 TC 电源互感器 TV 电压互感器 XB 连接片 XJ 测试插孔 XP 插头 XS 插座 XT 端子排 YA 电磁铁 YM 电动阀 YV 电磁阀 二、辅助文字符号 符号 描述 符号 描述 符号 描述 A 电流、模拟 AC 交流 AUT 自动 ACC 加速 ADD 附加 ADJ 可调 AUX 辅助 ASY 异步 BRK 制动 BK 黑 BL 蓝 BW 向后 C 控制 CW 顺时针 CCW 逆时针 1 0 D 延时、数字 DC 直流 DEC 减 E 接地 EM 紧急 F 快速 FB 反馈 FW 向前 GN 绿 H 高 IN 输入 INC 增 IND 感应 L 低、限制 LA 闭锁 M 主、中间线 MAN 手动 N 中性线 OFF 断开 ON 闭合+ OUT 输出 P 压力、保护 PE 保护接地 PEN 保护接地与中性 共用 PU 不接地保护 R 记录、反 RD 红 RST 复位 RES 备用 RUN 运行 S 信号 ST 启动 SET 置位、定位 SAT 饱和 STE 步进 STP 停止 SYN 同步 T 温度、时间 TE 无干扰接地 V 速度、电压、真空 WH 白 YE 黄 识读电气图，应弄清识图的基本要求，掌握好识图步骤，才能提高识图的水平，加快分析电路的速度。 在初步掌握电气图的基本知识，熟悉电气图中常用的图形符号，文字符号、项目代号和回路标号，以及电气图的基本构成、分类、主要特点的基础上，接着讲述电气图的基本要求和基本步骤，为以后识读、绘制各类电气图提供总体思路和引导。 一、 识图的基本要求 1 、 从简单到复杂，循序渐进地识图 初学识图要本着从易到难，从简单到复杂的原则识图。一般来讲，照明电路比电气控 制电路简单，单项控 制电路比系 列 控 制电路简单。复杂的电路都是 简单电路的组 合，从识读简单的电路图开始 ，弄清每 一电气符号的含 义 ，明确 每 一...
