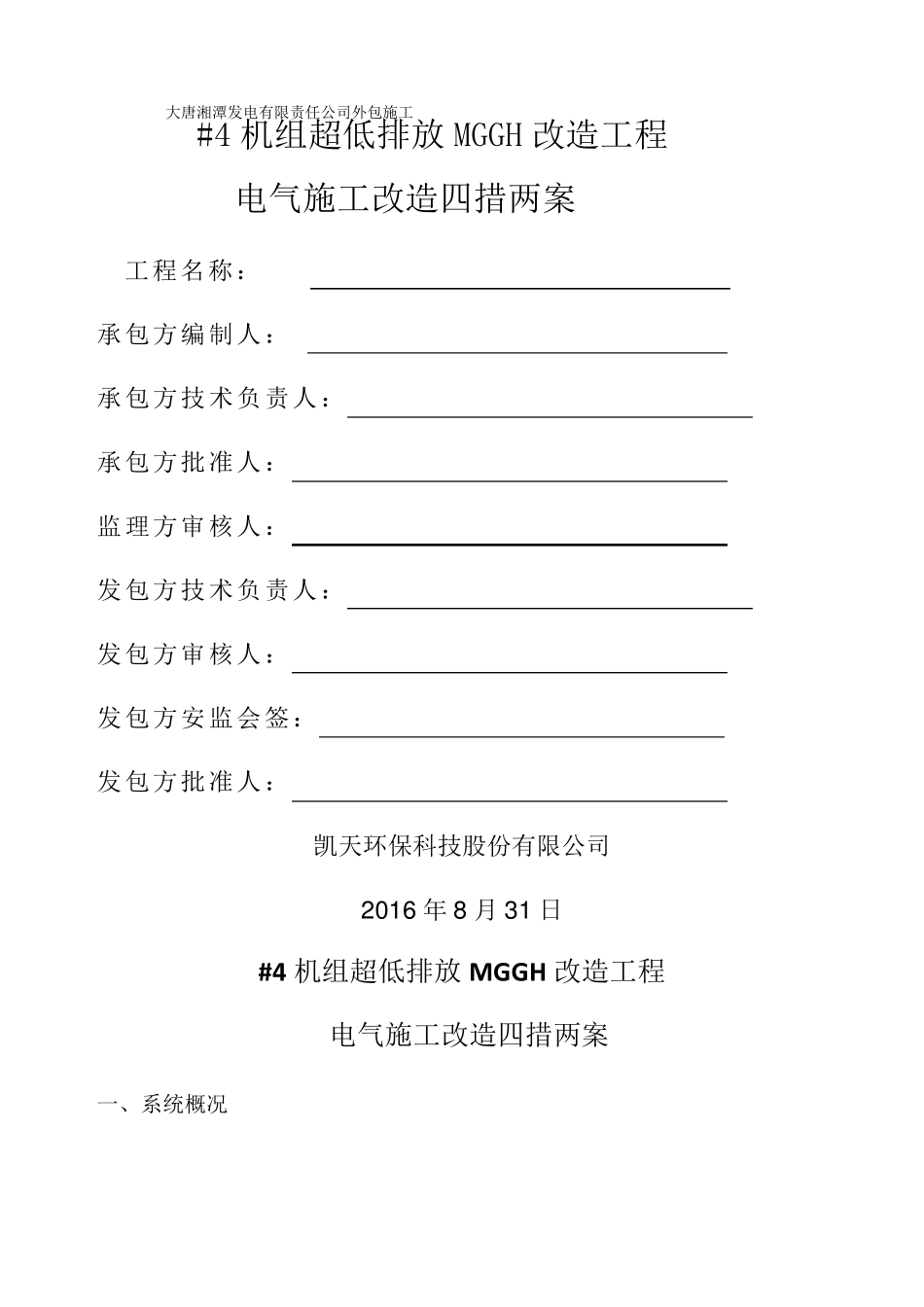

大唐湘潭发电有限责任公司外包施工 #4 机组超低排放MGGH 改造工程 电气施工改造四措两案 工程名称： 承包方编制人： 承包方技术负责人： 承包方批准人： 监理方审核人： 发包方技术负责人： 发包方审核人： 发包方安监会签： 发包方批准人： 凯天环保科技股份有限公司 2 0 1 6 年8 月3 1 日 #4 机组超低排放M GGH 改造工程 电气施工改造四措两案 一、系统概况 大 唐 湘 潭 发 电 有 限 责 任 公 司 #4 机 组 超 低 排 放 MGGH 改 造 工 程 ， 新 增 MGGH 项 目 是 超 低 排 放项 目 的 一 部 分 ， 拟 在 吸 收 塔 入 口 加 装 烟 气 冷 却 器 。 烟 气 冷 却 器 入 口 烟 气 温 度 在 综 合 分 析 ：冬 季 满 负 荷 最 高 排 烟 温 度 为 125℃ ： 冬 季 75%负 荷 排 烟 温 度 为 110℃ ： 冬 季 50%负 荷 排 烟 温度 约 为 100℃ 。 利 用 换 热 介 质 水 将 热 量 带 至 烟 囱 的 烟 气 加 热 器 ， 吸 收 塔 出 口 48℃ 烟 气 加 热至 75℃ 以 上 。 MGGH 装 置 换 热 形 式 为 烟 气 -水 换 热 器 ， 烟 气 冷 却 器 利 用 引 风 机 出 口 高 温 烟 气 加 热 热 媒 介质 ；烟 气 加 热 器 利 用 热 媒 介 质 加 热 脱 硫 塔 出 口 低 温 烟 气 。热 媒 介 质 采 用 凝 结 水 或 凝 结 水 质 ，闭 式 循 环 ， 增 压 泵 驱 动 ， 热 媒 辅 助 加 热 系 统 采 用 辅 助 蒸 汽 加 热 。 每 套 装 置 至 少 包 含 两 级 换热 器 及 支 撑 结 构 、 热 媒 辅 助 加 热 系 统 、 热 媒 补 充 水 系 统 、 热 媒 增 压 系 统 、 稳 压 系 统 、 吹 灰系 统 、 水 压 冲 洗 系 统 、 与 现 有 系 统 的 管 道 及 阀 门以 及 MGGH 系 统 所需的 所有 阀 门、 控制系 统所需的 测温 、 测压 装 置 及 其它辅 助 装 置 。 二、 改 造 的 范围及 目 的 1、 施工 范围 MGGH 部 分 电 气 工 作内容为 MGGH 系 统 范围内所有 电 气 系 统 。 其中包 括： 供配电 系 统 、 电 气控制与 保护、 照明、 检修系 统 、 防雷接地系 ...
