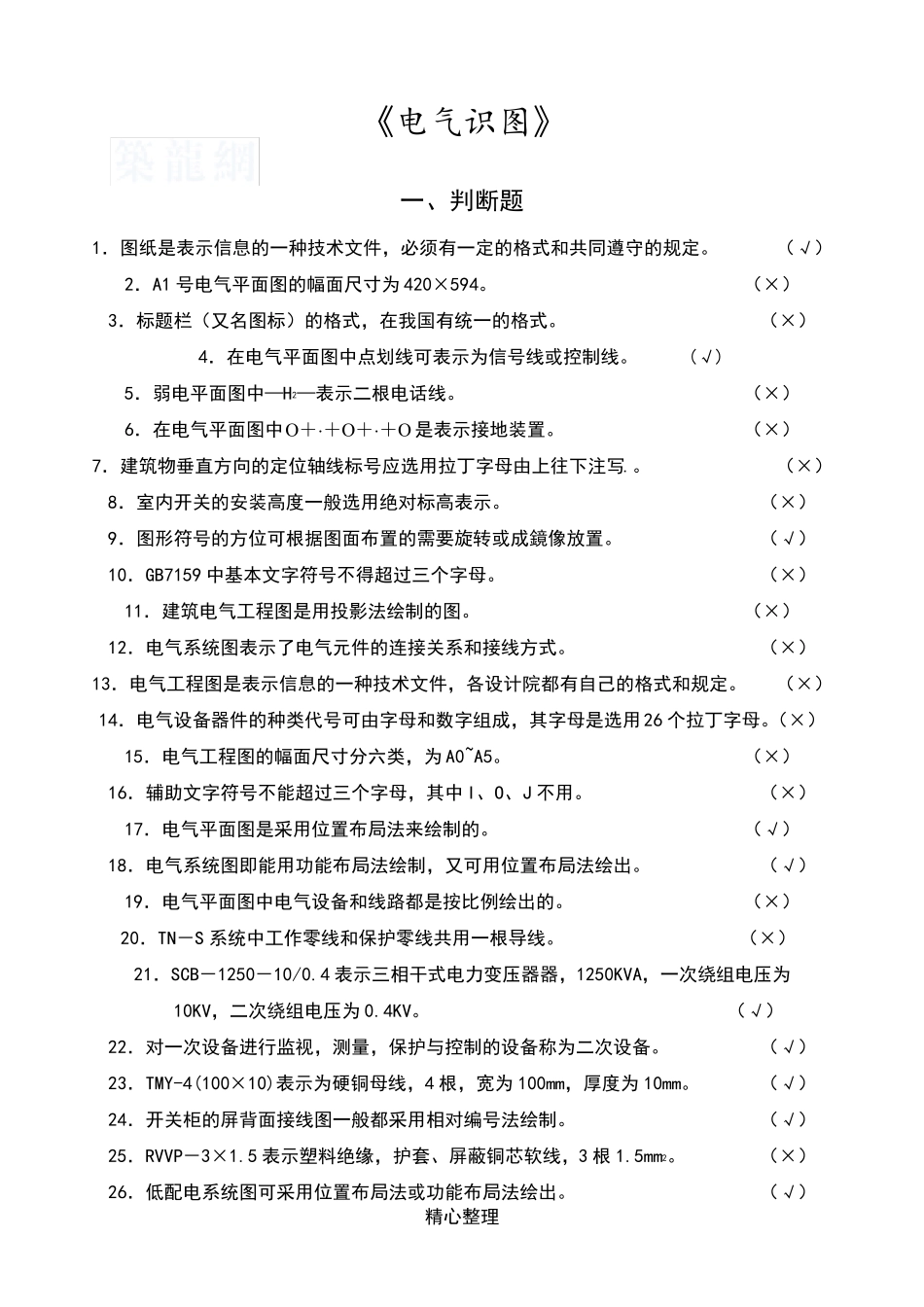

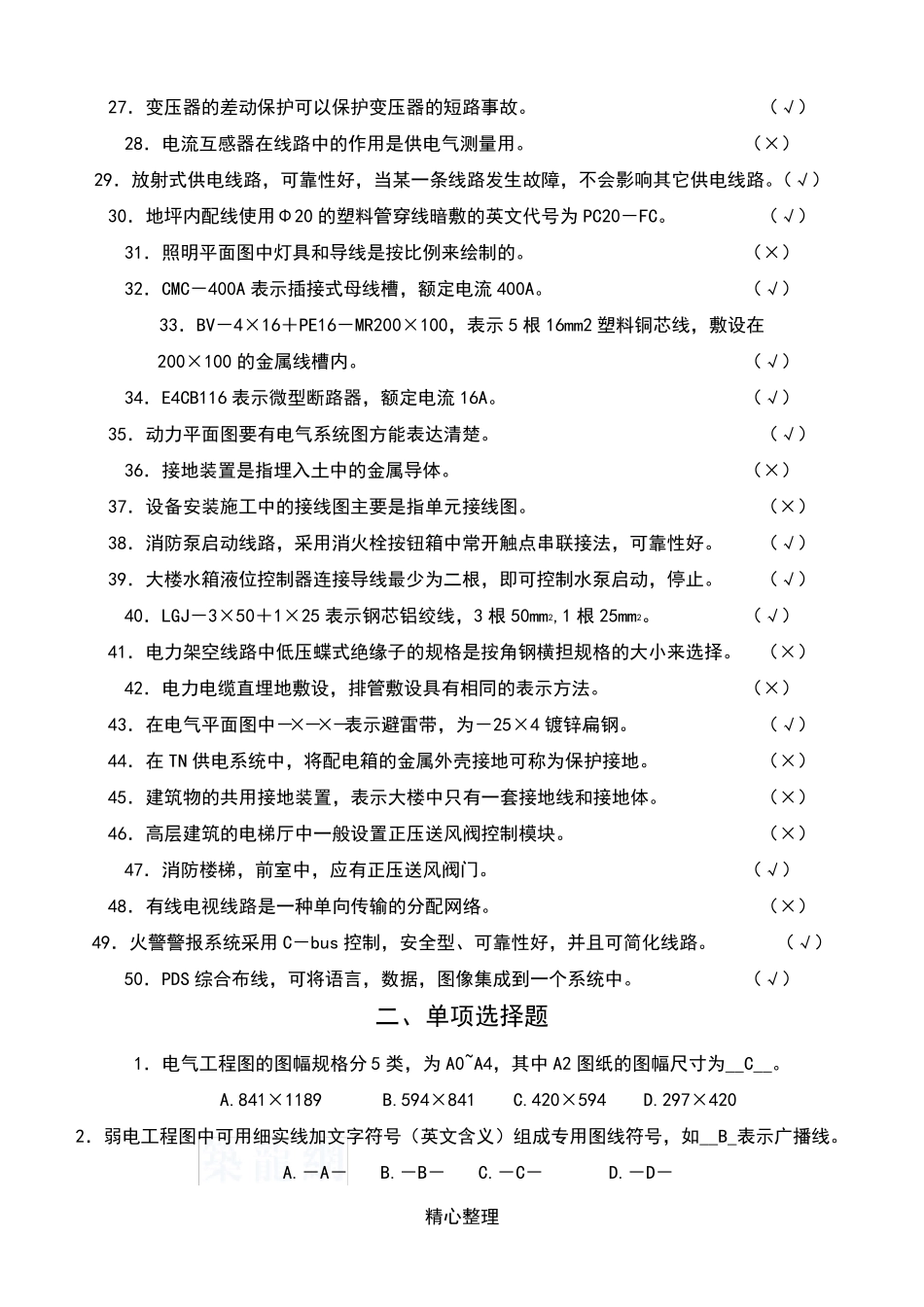

精心整理 《电气识图》 一、判断题 1．图纸是表示信息的一种技术文件，必须有一定的格式和共同遵守的规定。 （√） 2．A1 号电气平面图的幅面尺寸为420×594。 （×） 3．标题栏（又名图标）的格式，在我国有统一的格式。 （×） 4．在电气平面图中点划线可表示为信号线或控制线。 (√) 5．弱电平面图中—H2—表示二根电话线。 （×） 6．在电气平面图中＋＋＋＋是表示接地装置。 （×） 7．建筑物垂直方向的定位轴线标号应选用拉丁字母由上往下注写.。 （×） 8．室内开关的安装高度一般选用绝对标高表示。 （×） 9．图形符号的方位可根据图面布置的需要旋转或成鏡像放置。 （√） 10．GB7159 中基本文字符号不得超过三个字母。 （×） 11．建筑电气工程图是用投影法绘制的图。 （×） 12．电气系统图表示了电气元件的连接关系和接线方式。 （×） 13．电气工程图是表示信息的一种技术文件，各设计院都有自己的格式和规定。 （×） 14．电气设备器件的种类代号可由字母和数字组成，其字母是选用26 个拉丁字母。（×） 15．电气工程图的幅面尺寸分六类，为A0~A5。 （×） 16．辅助文字符号不能超过三个字母，其中 I、O、J 不用。 （×） 17．电气平面图是采用位置布局法来绘制的。 （√） 18．电气系统图即能用功 能布局法绘制，又可用位置布局法绘出 。 （√） 19．电气平面图中电气设备和线路 都是按 比 例 绘出 的。 （×） 20．TN－ S 系统中工作 零 线和保 护 零 线共用一根导 线。 （×） 21．SCB－ 1250－ 10/0.4 表示三相 干 式电力 变 压 器器，1250KVA，一次 绕 组电压 为 10KV，二次 绕 组电压 为0.4KV。 （√） 22．对一次 设备进 行 监 视 ，测 量 ，保 护 与 控制的设备称 为二次 设备。 （√） 23．TMY-4(100×10)表示为硬 铜 母线，4 根，宽 为100mm，厚 度为10mm。 （√） 24．开关柜 的屏 背 面接线图一般都采用相 对编 号法绘制。 （√） 25．RVVP－ 3×1.5 表示塑 料 绝缘 ，护 套 、屏 蔽 铜 芯 软 线，3 根 1.5mm2。 （×） 26．低 配 电系统图可采用位置布局法或功 能布局法绘出 。 （√） 精心整理 27．变压器的差动保护可以保护变压器的短路事故。 （√） 28．电流互感器在线路中的作用是供电气测量用。 （×） 29．放射式供电线路，可靠性好，当某一条线路发生故障...
