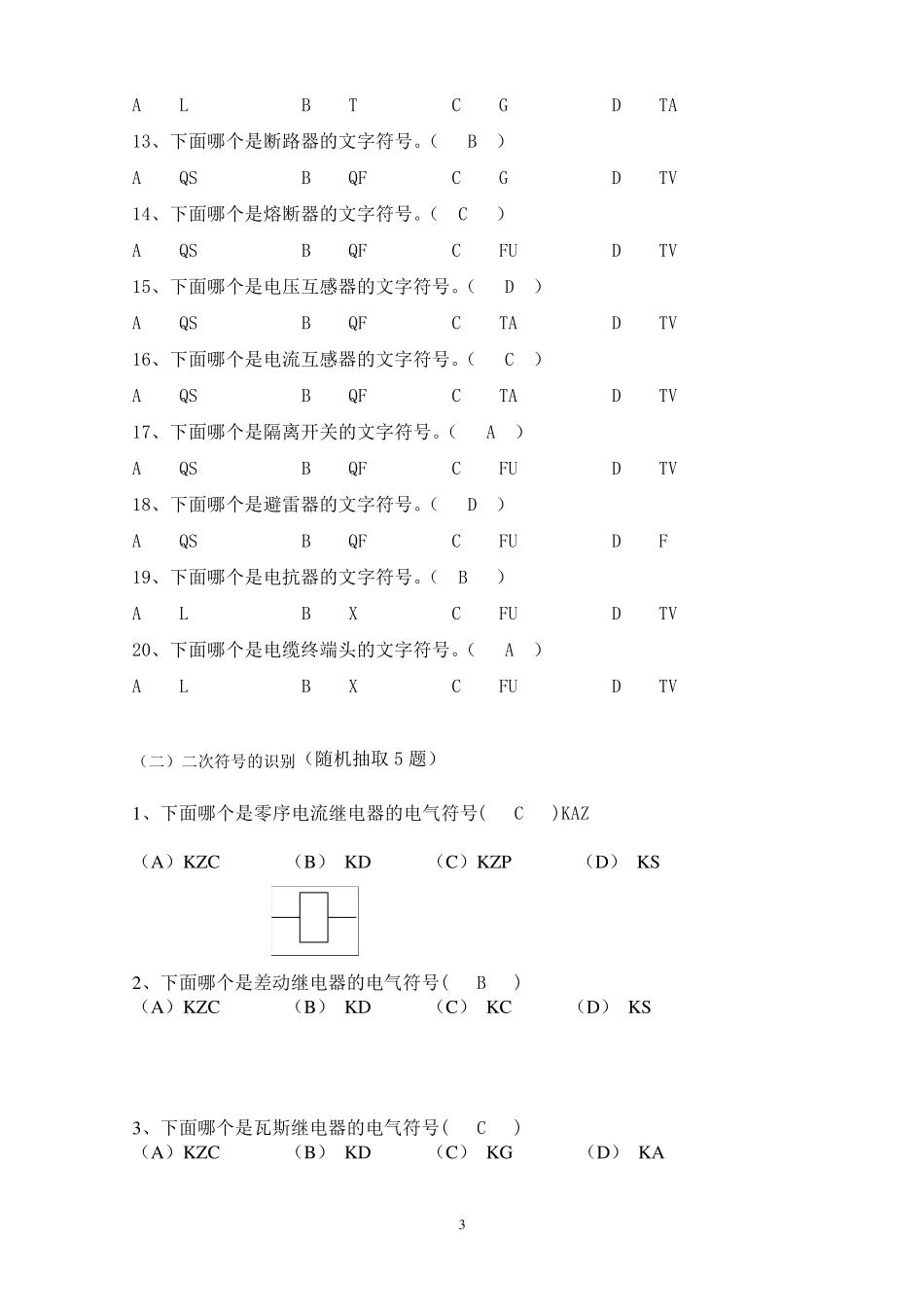

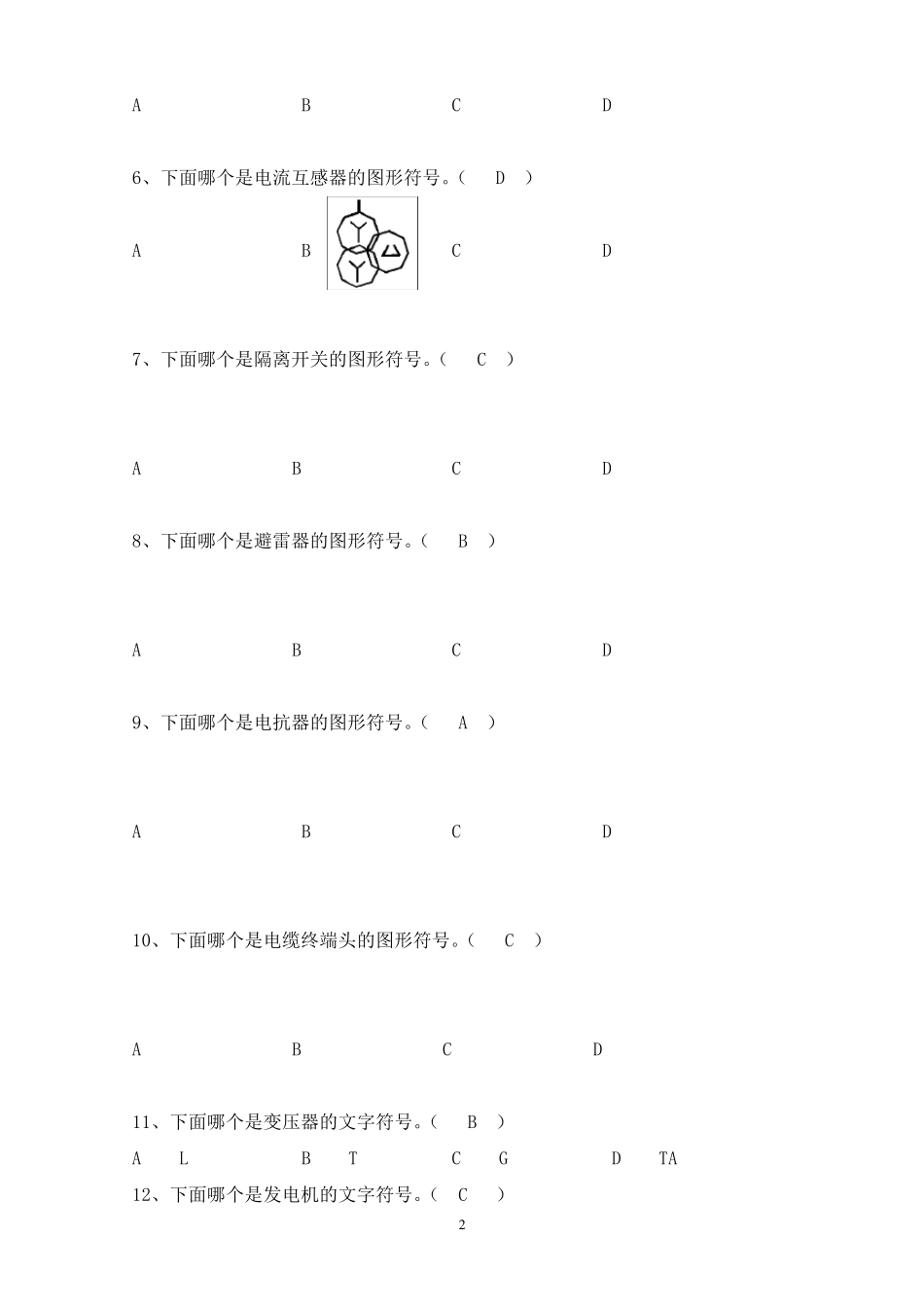

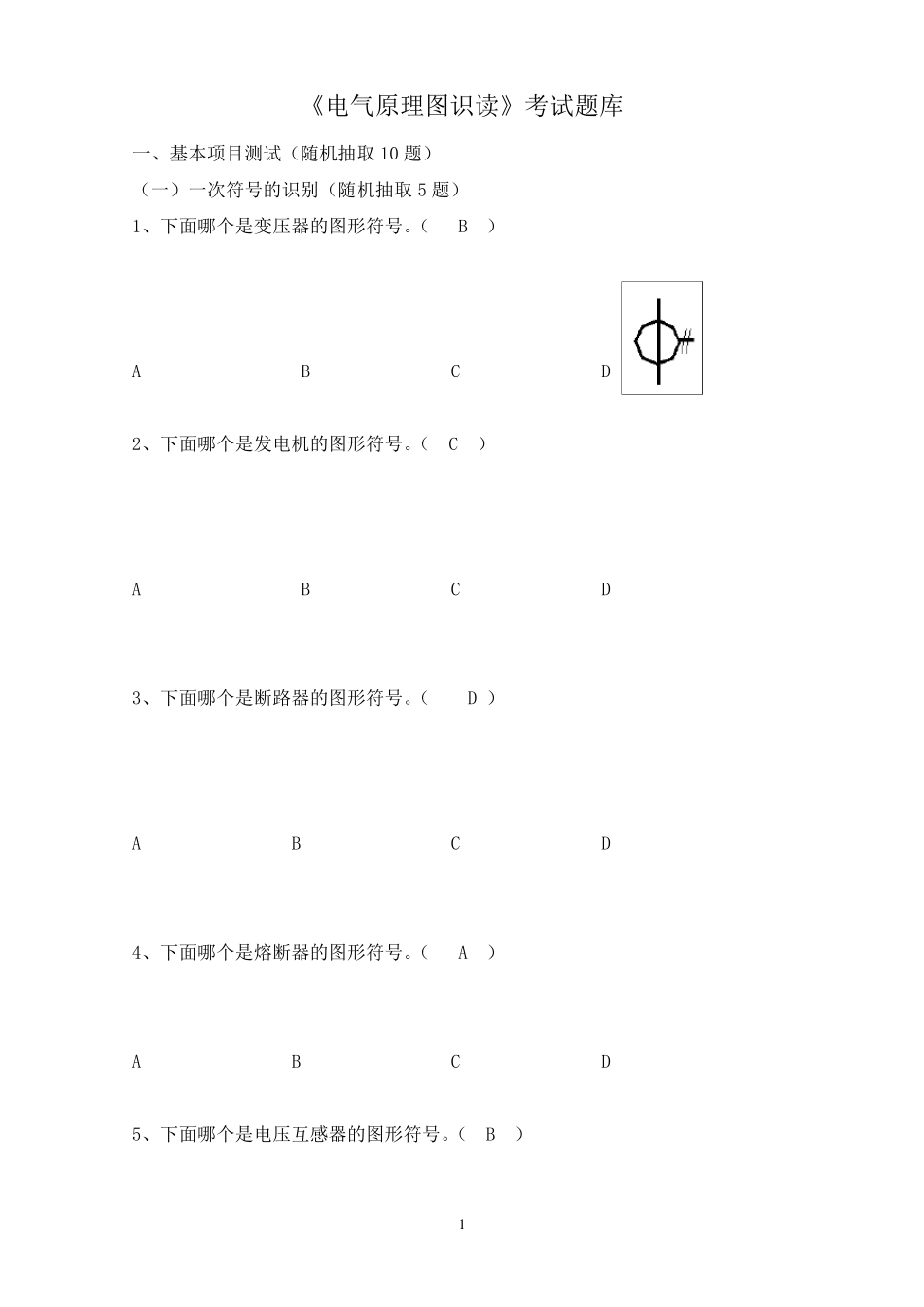

1 《电气原理图识读》考试题库 一、基本项目测试（随机抽取 10 题） （一）一次符号的识别（随机抽取 5 题） 1、下面哪个是变压器的图形符号。（ B ） A B C D 2、下面哪个是发电机的图形符号。（ C ） A B C D 3、下面哪个是断路器的图形符号。（ D ） A B C D 4、下面哪个是熔断器的图形符号。（ A ） A B C D 5、下面哪个是电压互感器的图形符号。（ B ） 2 A B C D 6、下面哪个是电流互感器的图形符号。（ D ） A B C D 7、下面哪个是隔离开关的图形符号。（ C ） A B C D 8、下面哪个是避雷器的图形符号。（ B ） A B C D 9、下面哪个是电抗器的图形符号。（ A ） A B C D 10、下面哪个是电缆终端头的图形符号。（ C ） A B C D 11、下面哪个是变压器的文字符号。（ B ） A L B T C G D TA 12、下面哪个是发电机的文字符号。（ C ） 3 A L B T C G D TA 13、下面哪个是断路器的文字符号。（ B ） A QS B QF C G D TV 14、下面哪个是熔断器的文字符号。（ C ） A QS B QF C FU D TV 15、下面哪个是电压互感器的文字符号。（ D ） A QS B QF C TA D TV 16、下面哪个是电流互感器的文字符号。（ C ） A QS B QF C TA D TV 17、下面哪个是隔离开关的文字符号。（ A ） A QS B QF C FU D TV 18、下面哪个是避雷器的文字符号。（ D ） A QS B QF C FU D F 19、下面哪个是电抗器的文字符号。（ B ） A L B X C FU D TV 20、下面哪个是电缆终端头的文字符号。（ A ） A L B X C FU D TV （二）二次符号的识别（随机抽取 5 题） 1、下面哪个是零序电流继电器的电气符号( C )KAZ （A）KZC （B） KD （C）KZP （D） KS 2、下面哪个是差动继电器的电气符号( B ) （A）KZC （B） KD （C） KC （D） KS 3、下面哪个是瓦斯继电器的电气符号( C ) （A）KZC （B） KD （C） KG （D） KA 4 4、下面哪个是信号电器的电气符号( D ) （A）KZC （B） KD （C） KG （D） KS 5、下面哪个是功率方向继电器的电气符号( B ) （A）KA （B） KPD （C） KC （D） KS 6、下面哪个是合闸位置继电器的电气符号( C ) （A）KA （B） KPD （C） KCP （D） KST 7、下面哪个是电流继电器的电气符号 ( A ) （...
