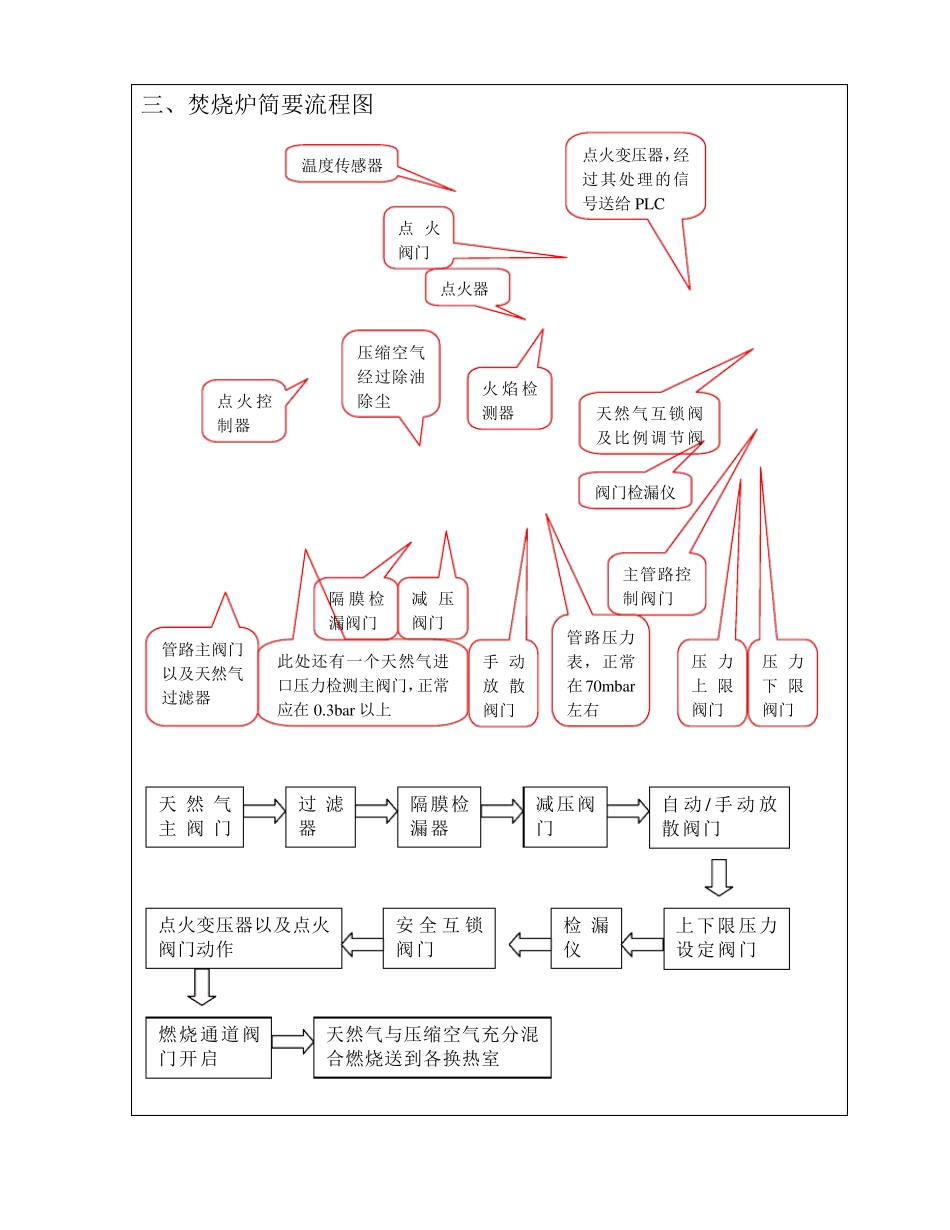

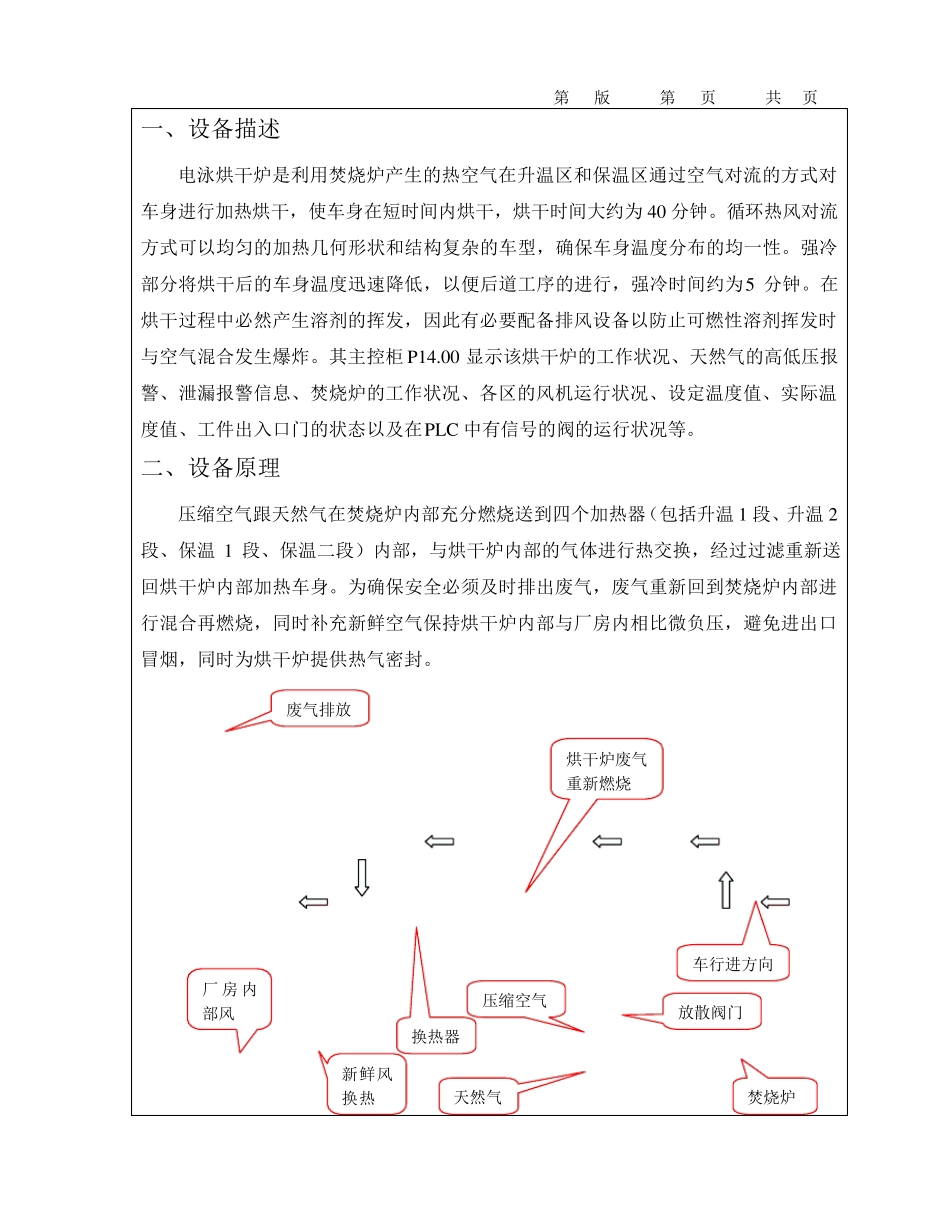

第 1 版 第 1 页 共 7 页 编号：czgc-03-05-001 电泳烘干炉操作规程 编制： 审核： 会签： 批准： 2 0 0 6 年 1月 20日 第 1 版 第 2 页 共7 页 一、设备描述 电泳烘干炉是利用焚烧炉产生的热空气在升温区和保温区通过空气对流的方式对车身进行加热烘干，使车身在短时间内烘干，烘干时间大约为 40 分钟。循环热风对流方式可以均匀的加热几何形状和结构复杂的车型，确保车身温度分布的均一性。强冷部分将烘干后的车身温度迅速降低，以便后道工序的进行，强冷时间约为5 分钟。在烘干过程中必然产生溶剂的挥发，因此有必要配备排风设备以防止可燃性溶剂挥发时与空气混合发生爆炸。其主控柜 P14.00 显示该烘干炉的工作状况、天然气的高低压报警、泄漏报警信息、焚烧炉的工作状况、各区的风机运行状况、设定温度值、实际温度值、工件出入口门的状态以及在PLC 中有信号的阀的运行状况等。 二、设备原理 压缩空气跟天然气在焚烧炉内部充分燃烧送到四个加热器（包括升温 1 段、升温 2段、保温 1 段、保温二段）内部，与烘干炉内部的气体进行热交换，经过过滤重新送回烘干炉内部加热车身。为确保安全必须及时排出废气，废气重新回到焚烧炉内部进行混合再燃烧，同时补充新鲜空气保持烘干炉内部与厂房内相比微负压，避免进出口冒烟，同时为烘干炉提供热气密封。 压缩空气 天然气 放散阀门 焚烧炉 厂 房 内部风 换热器 烘干炉废气重新燃烧 废气排放 新鲜风换热 车行进方向 三、焚烧炉简要流程图 阀门检漏仪 隔 膜 检漏阀门 减 压阀门 手 动放 散阀门 管路压力表，正常在70mbar左右 压 力上 限阀门 压 力下 限阀门 管路主阀门以及天然气过滤器 此处还有一个天然气进口压力检测主阀门，正常应在 0.3bar以上 压缩空气经过除油除尘 点 火 控制器 温度传感器 主管路控制阀门 点火变压器，经过其处理的信号送给 PLC 点火器 火 焰 检测器 点 火阀门 天然气互锁阀及比例调节阀天 然 气主 阀 门过 滤器 减压阀门 检 漏仪 自 动 / 手 动 放散阀门 安 全 互 锁阀门 上下限压力设定阀门 隔膜检漏器 点火变压器以及点火阀门动作 燃烧通道阀门开启 天然气与压缩空气充分混合燃烧送到各换热室 四、操作步骤 a 、 开机前准备 1、检查设备外观有无异常，如有异常，立即通知维修人员。 2、确认烘干炉区域以及烘干炉内部无检修和保洁人员。 3、检查天...
