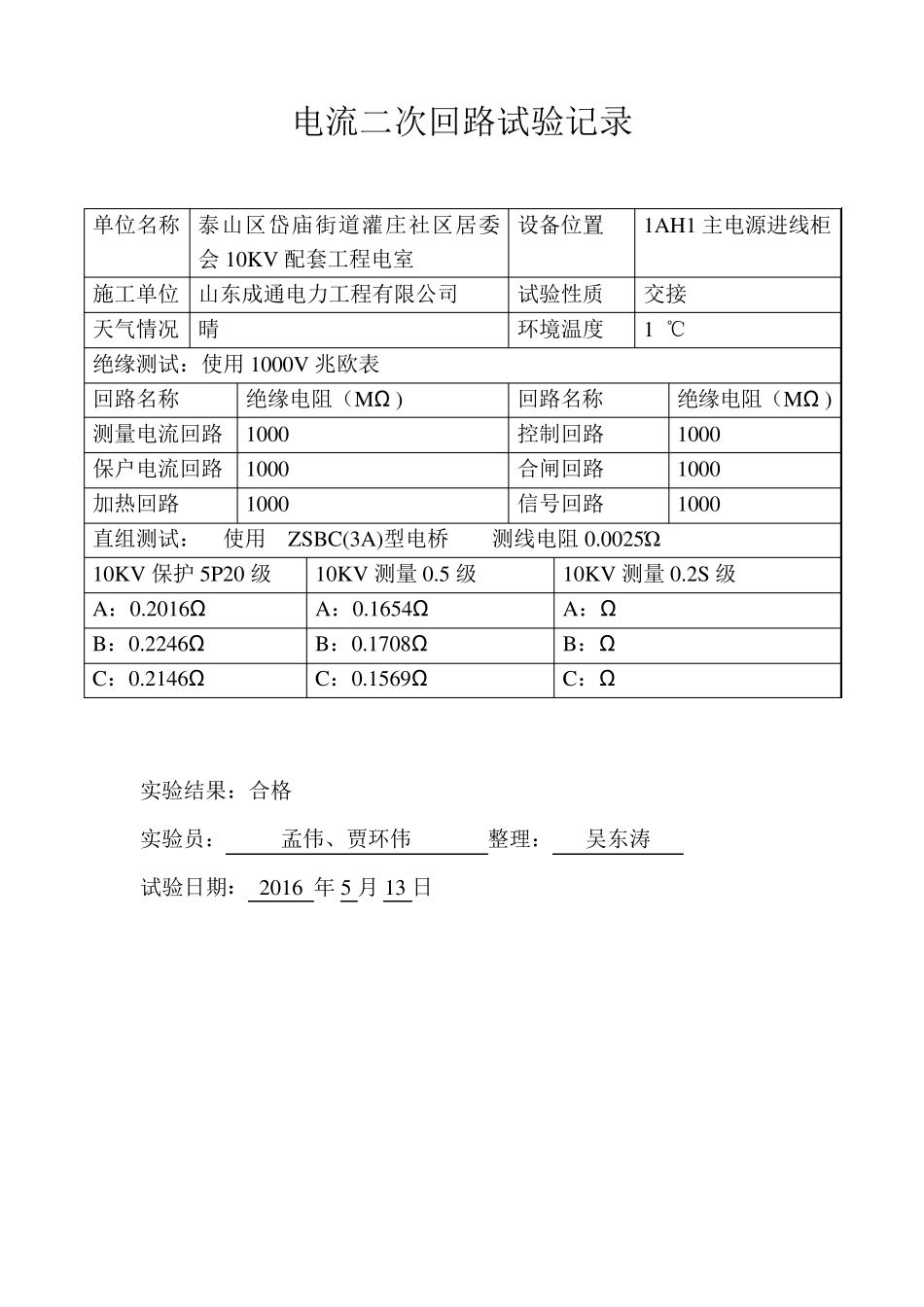

电流二次回路试验记录 单位名称 泰山区岱庙街道灌庄社区居委会10KV 配套工程电室 设备位置 1AH1 主电源进线柜 施工单位 山东成通电力工程有限公司 试验性质 交接 天气情况 晴 环境温度 15℃ 绝缘测试：使用 1000V 兆欧表 回路名称 绝缘电阻（MΩ ) 回路名称 绝缘电阻（MΩ ) 测量电流回路 1000 控制回路 1000 保户电流回路 1000 合闸回路 1000 加热回路 1000 信号回路 1000 直组测试： 使用 ZSBC(3A)型电桥 测线电阻 0.0025Ώ 10KV 保护 5P20 级 10KV 测量 0.5 级 10KV 测量 0.2S 级 A：0.2016Ω A：0.1654Ω A：Ω B：0.2246Ω B：0.1708Ω B：Ω C：0.2146Ω C：0.1569Ω C：Ω 实验结果：合格 实验员： 孟伟、贾环伟 整理： 吴东涛 试验日期： 2016 年 5 月 13 日 户外高压智能分界断路器试验报告 安装位置： 杆上 试验性质：交接 天气：晴 试验日期：2016 年5 月13 日 型号 ZWT20-12F/630 制造厂家 浙江中恒电力设备有限公司 额定电压 12KV 额定电流 630A 出厂日期 2016.4 编号 1604549 绝缘电阻实验（GΩ ） 使用仪器：绝缘电阻测试仪 合闸 A 相：200 B 相：200 C 相：200 没相导电回路直流电阻实验（UΩ ） 使用仪器：回路电阻测试仪 A 相：39.9 B 相：39.5 C 相：39.8 工频耐压试验：50KV 交流试验变压器 分闸（断口） 48 KV/min 合闸（主绝缘）： 42 KV/min 互感器变比：200/400/600/5A 定值：600/5A 保护试验： 电流互感器变比：600/5A 速断：18A 0” 动作跳闸可靠 过流：6A 0.5” 动作跳闸可靠 试验结果：合格 试验人员： 孟军、贾环伟 整理： 吴东涛 试验日期：2016 年5 月13 日 户内交流高压负荷开关试验报告 安装位置：备用电源进线柜 试验性质：交接 天气：晴 型号 FKN12-12D/T630-20 制造厂家 西安华延高压电器有限公司 额定电压 12KV 额定电流 630A 出厂日期 2016.4 编号 16049596 绝缘电阻试验（MΩ ） 使用仪器：绝缘电阻测试仪 合闸 A 相：5000 B 相：5000 C 相：5000 每相导电回路直流电阻实验（uΩ ） 使用仪器：回路电阻测试仪 A 相：95 B 相：98 C 相：95 工频耐压试验：50KV 交流试验变压器 分闸（断口） 48 KV/min 合闸（主绝缘）： 42 KV/min 试验结果：合格 试验人员： 孟军、贾环伟 整理： 吴东涛 试验日期：2016 ...
