电流表、电压表的改装

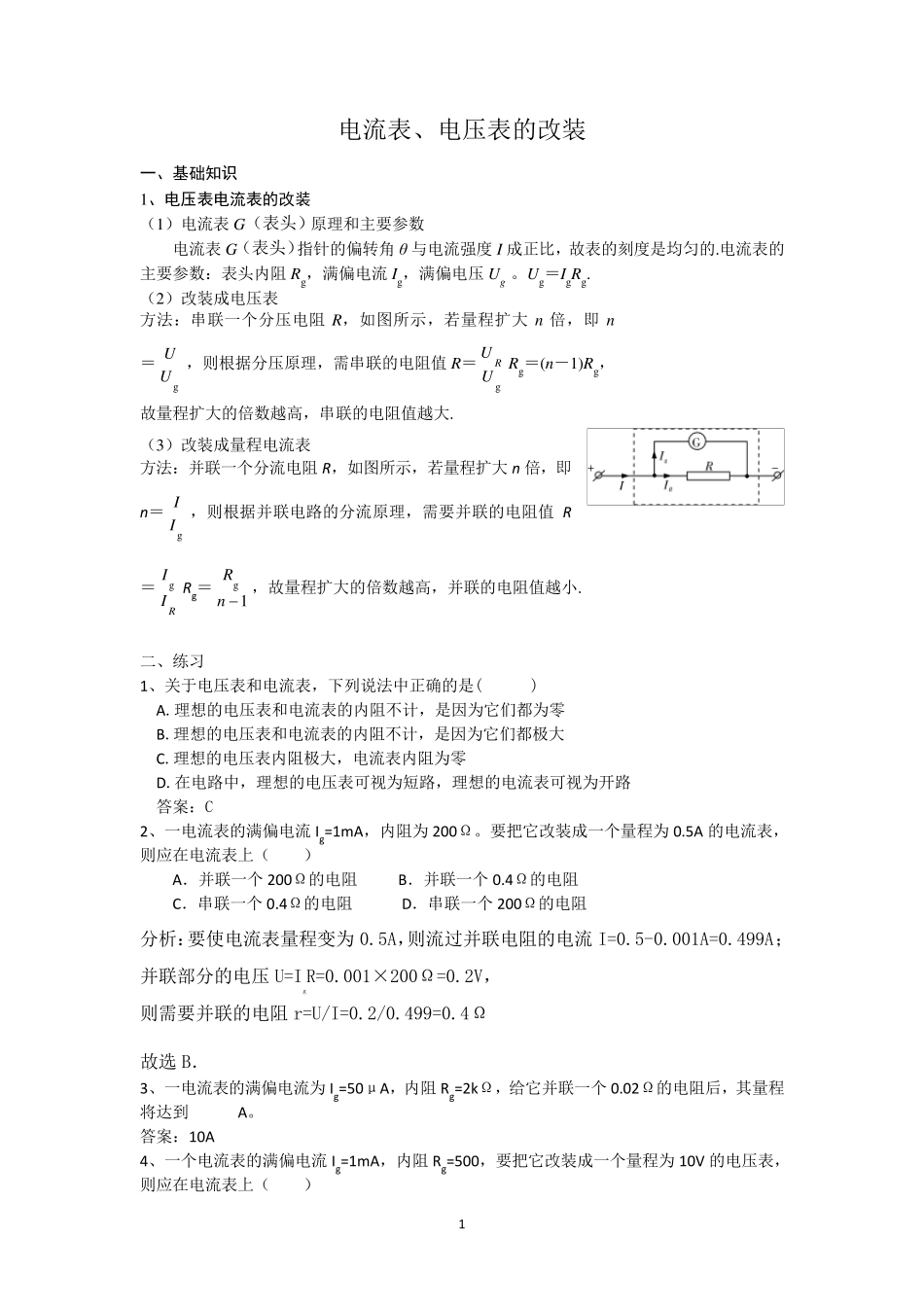

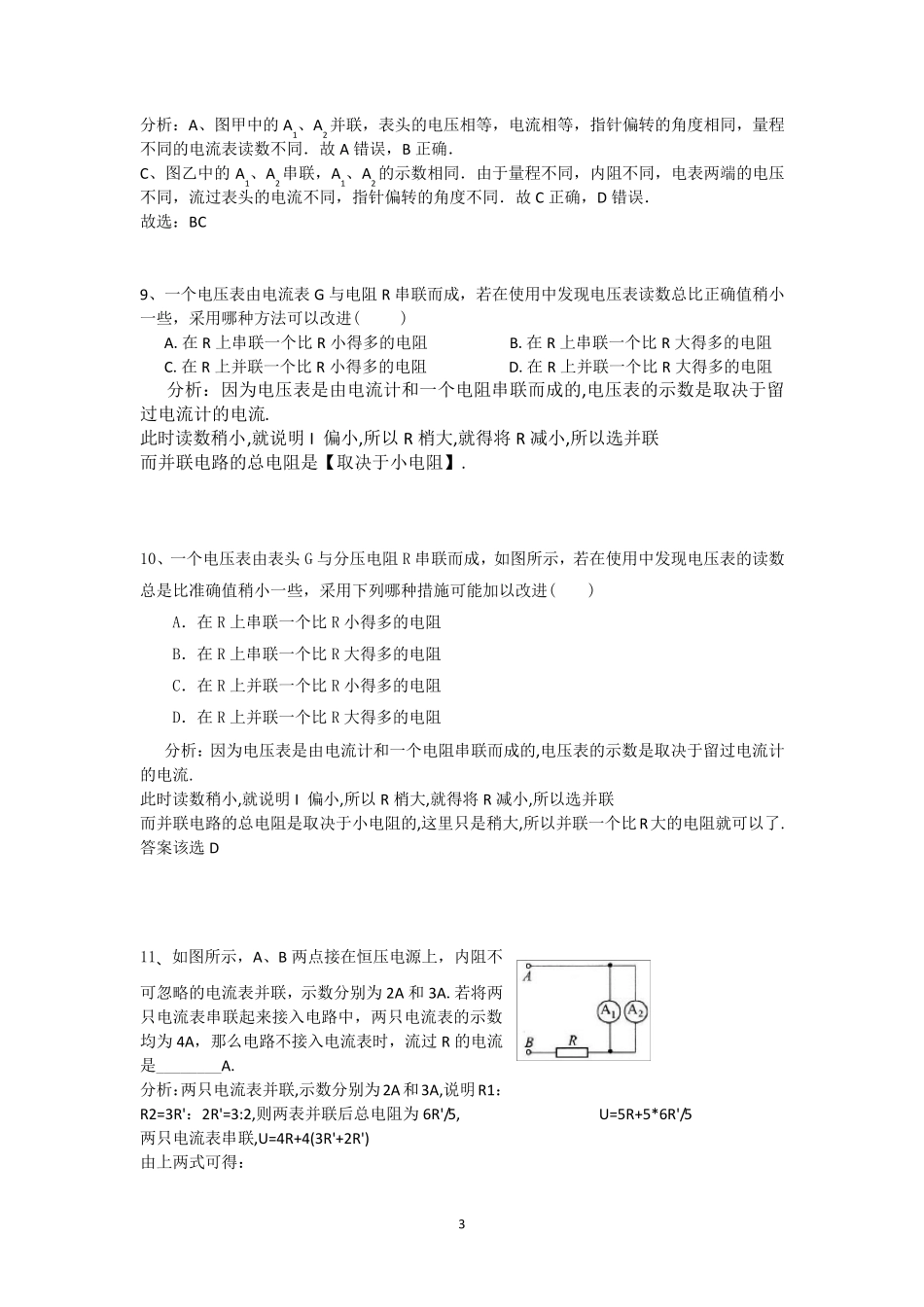

1 电流表、电压表的改装 一、基础知识 1 、电压表电流表的改装 （1 ）电流表G（表头）原理和主要参数 电流表G（表头）指针的偏转角θ 与电流强度I 成正比，故表的刻度是均匀的.电流表的主要参数：表头内阻Rg ，满偏电流Ig ，满偏电压Ug 。Ug ＝Ig Rg . （2 ）改装成电压表 方法：串联一个分压电阻R，如图所示，若量程扩大n 倍，即n＝gUU ，则根据分压原理，需串联的电阻值R＝gUUR Rg ＝(n－1 )Rg ，故量程扩大的倍数越高，串联的电阻值越大. （3 ）改装成量程电流表 方法：并联一个分流电阻R，如图所示，若量程扩大n 倍，即n＝gII ，则根据并联电路的分流原理，需要并联的电阻值R＝RIIg Rg＝1gnR，故量程扩大的倍数越高，并联的电阻值越小. 二、练习 1、关于电压表和电流表，下列说法中正确的是( ) A.理想的电压表和电流表的内阻不计，是因为它们都为零 B.理想的电压表和电流表的内阻不计，是因为它们都极大 C.理想的电压表内阻极大，电流表内阻为零 D.在电路中，理想的电压表可视为短路，理想的电流表可视为开路 答案：C 2、一电流表的满偏电流Ig=1m A，内阻为200Ω。要把它改装成一个量程为0.5A 的电流表，则应在电流表上（ ） A．并联一个200Ω的电阻 B．并联一个0.4Ω的电阻 C．串联一个0.4Ω的电阻 D．串联一个200Ω的电阻 分析：要使电流表量程变为0.5A，则流过并联电阻的电流I=0.5-0.001A=0.499A； 并联部分的电压U=IgR=0.001×200Ω=0.2V， 则需要并联的电阻r=U/I=0.2/0.499=0.4Ω 故选 B． 3、一电流表的满偏电流为Ig=50μA，内阻Rg=2kΩ，给它并联一个0.02Ω的电阻后，其量程将达到 A。 答案：10A 4、一个电流表的满偏电流Ig=1m A，内阻Rg=500，要把它改装成一个量程为10V 的电压表，则应在电流表上（ ） 2 R B A V1 V2 A．串联一个10kΩ的电阻 B．并联一个10kΩ的电阻 C．串联一个9.5kΩ的电阻 D．并联一个9.5kΩ的电阻 分析：把电流表改装成电压表，需要串联一个分压电阻，串联电阻阻值为：9.5kΩ ； 故选：C． 5、将内阻分别为 100Ω和 80Ω，满偏电流相同的两电流表，通过串联不同的电阻改装成量程相同的电压表，两电压表内阻之比为 。将两电压表串联后去测某一电压，两表示数之比为 。 分析：将内阻分别为 100 欧姆和 80 欧姆,满偏电流相同的两电流表,通过串联不同的电阻改装成量程相同的电压表,两电压表内阻之比为 1:1.将两电压表串联后去测...
