电流表电压表功率表及电阻表检定规程

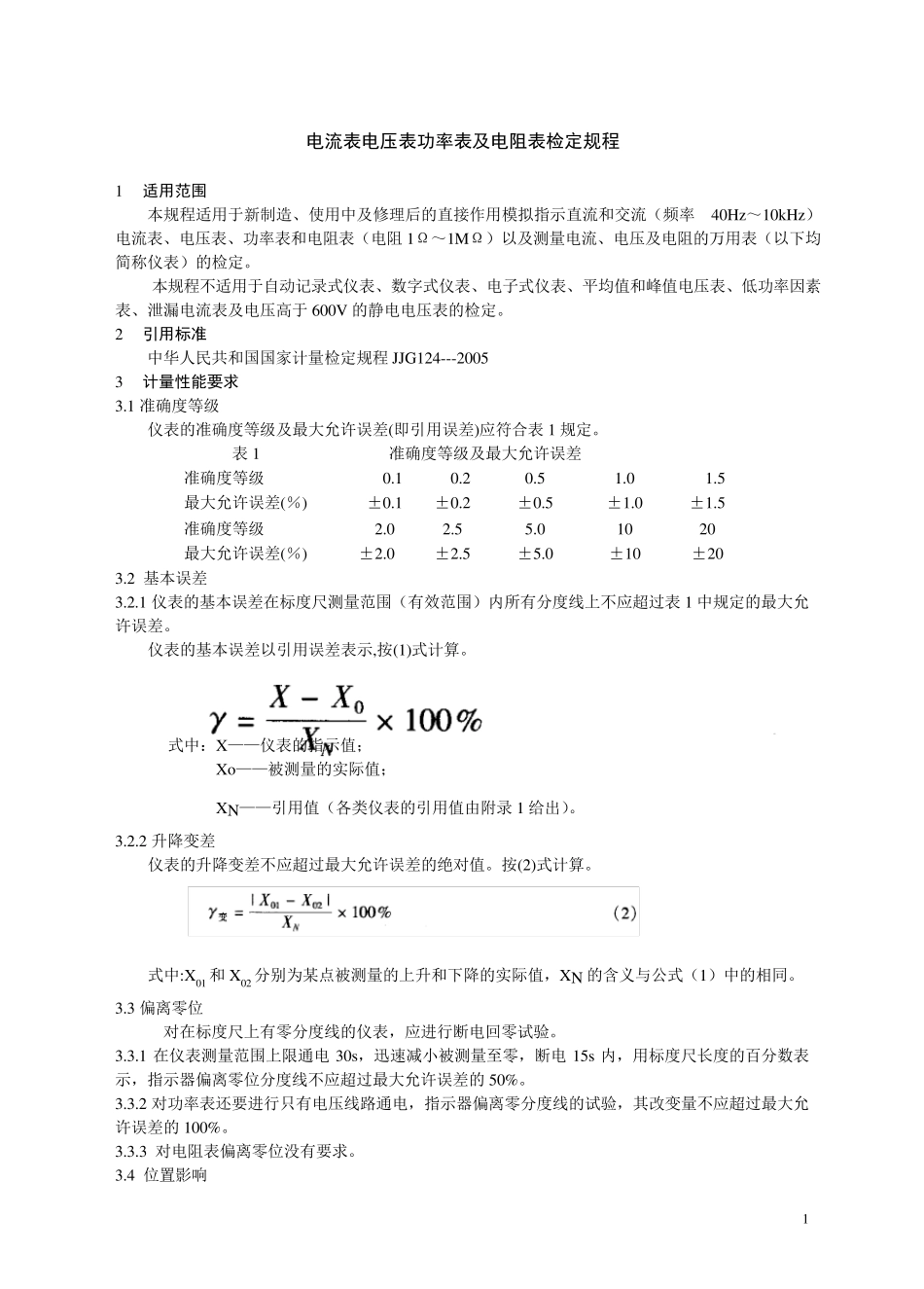

1 电流表电压表功率表及电阻表检定规程 1 适用范围 本规程适用于新制造、使用中及修理后的直接作用模拟指示直流和交流（频率 40Hz～10kHz）电流表、电压表、功率表和电阻表（电阻1Ω～1MΩ）以及测量电流、电压及电阻的万用表（以下均简称仪表）的检定。 本规程不适用于自动记录式仪表、数字式仪表、电子式仪表、平均值和峰值电压表、低功率因素表、泄漏电流表及电压高于600V 的静电电压表的检定。 2 引用标准 中华人民共和国国家计量检定规程JJG124---2005 3 计量性能要求 3.1 准确度等级 仪表的准确度等级及最大允许误差(即引用误差)应符合表1 规定。 表1 准确度等级及最大允许误差 准确度等级 0.1 0.2 0.5 1.0 1.5 最大允许误差(％) ±0.1 ±0.2 ±0.5 ±1.0 ±1.5 准确度等级 2.0 2.5 5.0 10 20 最大允许误差(％) ±2.0 ±2.5 ±5.0 ±10 ±20 3.2 基本误差 3.2.1 仪表的基本误差在标度尺测量范围（有效范围）内所有分度线上不应超过表1 中规定的最大允许误差。 仪表的基本误差以引用误差表示,按(1)式计算。 式中：X——仪表的指示值； Xo——被测量的实际值； XN——引用值（各类仪表的引用值由附录1 给出）。 3.2.2 升降变差 仪表的升降变差不应超过最大允许误差的绝对值。按(2)式计算。 式中:X01 和X02 分别为某点被测量的上升和下降的实际值，XN 的含义与公式（1）中的相同。 3.3 偏离零位 对在标度尺上有零分度线的仪表，应进行断电回零试验。 3.3.1 在仪表测量范围上限通电30s，迅速减小被测量至零，断电15s 内，用标度尺长度的百分数表示，指示器偏离零位分度线不应超过最大允许误差的50%。 3.3.2 对功率表还要进行只有电压线路通电，指示器偏离零分度线的试验，其改变量不应超过最大允许误差的100%。 3.3.3 对电阻表偏离零位没有要求。 3.4 位置影响 2 对没有装水准器，且有位置标志的仪表，当其自标准位置向任意方向倾斜5°或规定值，而对无位置标志的仪表应倾斜90°，即为水平或垂直位置，其允许改变量前者不应超过表1 规定的最大允许误差的50%，后者不应超过 100%。 3.5 功率表的功率因数影响 应在滞后和超前两种状态下试验，由此引起的仪表指示值的改变量不应超过最大允许误差的100%。 4 通用技术要求 4.1 外观检查 仪表应标有仪器名称、制造厂名（或商标）、出厂编号、 标志以及其它保证其正确使用的信息、通用标志和符号，且不应有可以引...
