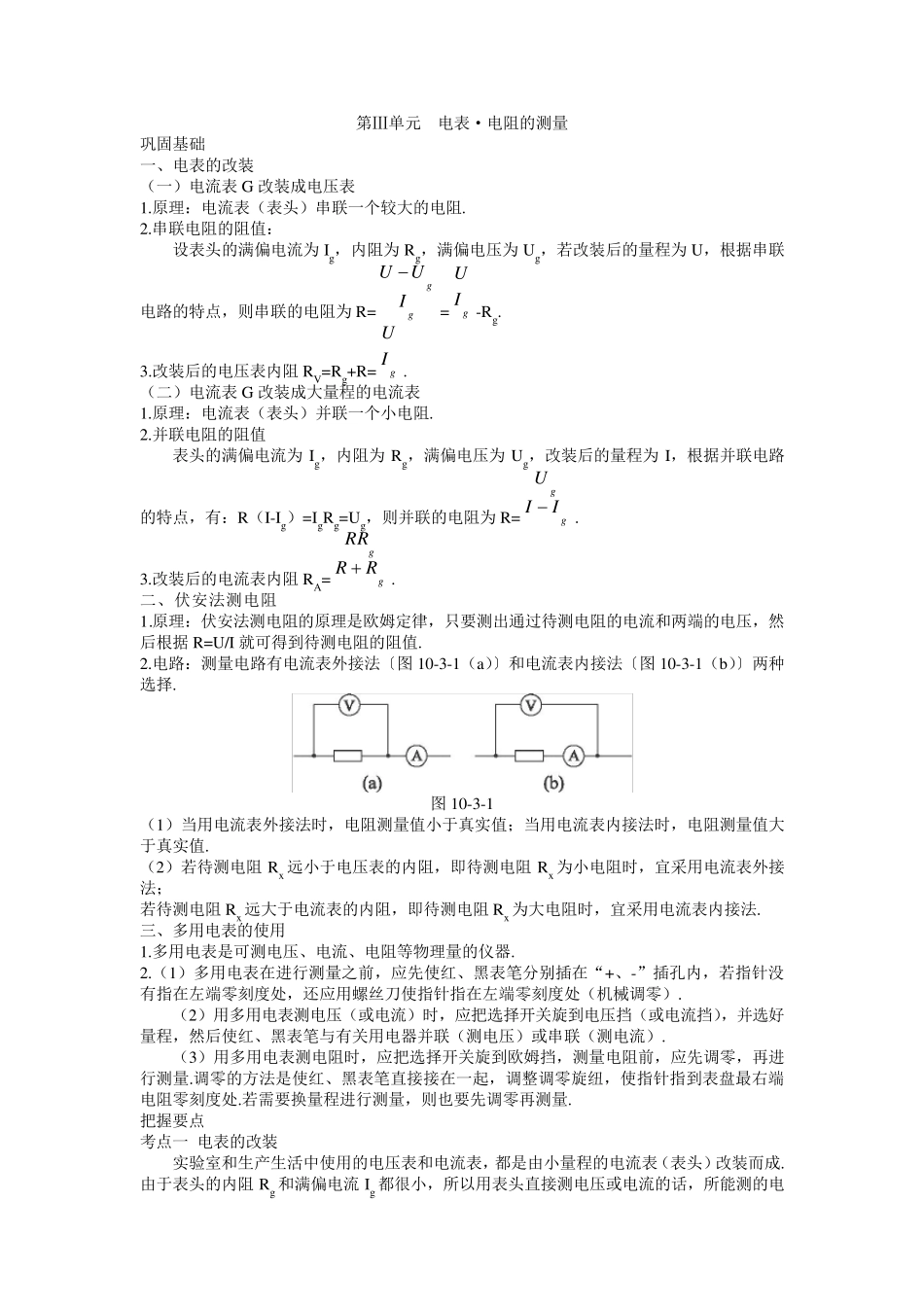

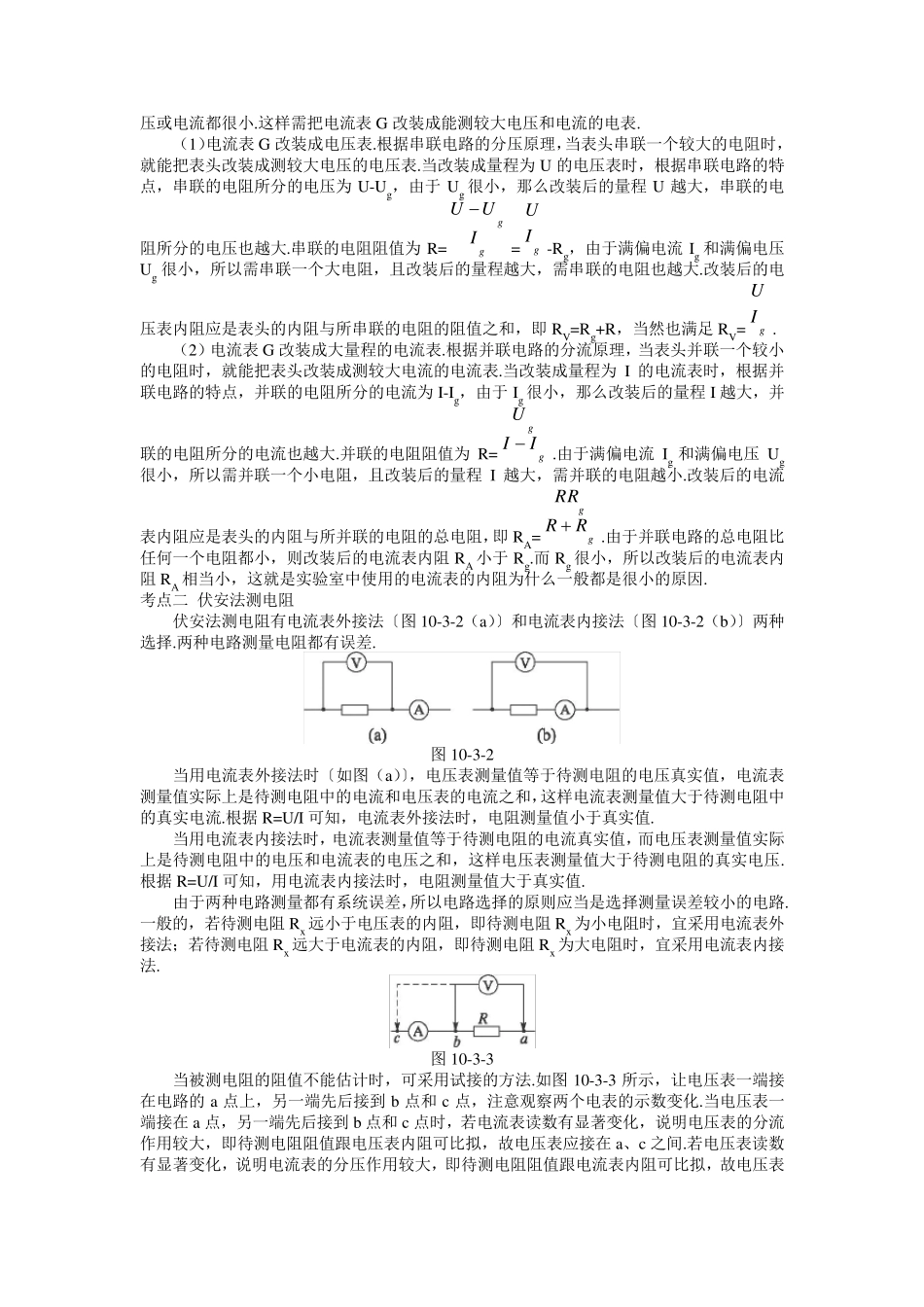

第Ⅲ单元 电表·电阻的测量 巩固基础 一、电表的改装 （一）电流表G 改装成电压表 1.原理：电流表（表头）串联一个较大的电阻. 2.串联电阻的阻值： 设表头的满偏电流为 Ig，内阻为 Rg，满偏电压为 Ug，若改装后的量程为 U，根据串联电路的特点，则串联的电阻为 R=ggIUU =gIU-Rg. 3.改装后的电压表内阻 RV=Rg+R=gIU. （二）电流表G 改装成大量程的电流表 1.原理：电流表（表头）并联一个小电阻. 2.并联电阻的阻值 表头的满偏电流为 Ig，内阻为 Rg，满偏电压为 Ug，改装后的量程为 I，根据并联电路的特点，有：R（I-Ig）=IgRg=Ug，则并联的电阻为 R=ggIIU. 3.改装后的电流表内阻 RA=ggRRRR. 二、伏安法测电阻 1.原理：伏安法测电阻的原理是欧姆定律，只要测出通过待测电阻的电流和两端的电压，然后根据 R=U/I 就可得到待测电阻的阻值. 2.电路：测量电路有电流表外接法〔图 10-3-1（a）〕和电流表内接法〔图 10-3-1（b）〕两种选择. 图 10-3-1 （1）当用电流表外接法时，电阻测量值小于真实值；当用电流表内接法时，电阻测量值大于真实值. （2）若待测电阻 Rx 远小于电压表的内阻，即待测电阻 Rx 为小电阻时，宜采用电流表外接法； 若待测电阻 Rx 远大于电流表的内阻，即待测电阻 Rx 为大电阻时，宜采用电流表内接法. 三、多用电表的使用 1.多用电表是可测电压、电流、电阻等物理量的仪器. 2.（1）多用电表在进行测量之前，应先使红、黑表笔分别插在“+、-”插孔内，若指针没有指在左端零刻度处，还应用螺丝刀使指针指在左端零刻度处（机械调零）. （2）用多用电表测电压（或电流）时，应把选择开关旋到电压挡（或电流挡），并选好量程，然后使红、黑表笔与有关用电器并联（测电压）或串联（测电流）. （3）用多用电表测电阻时，应把选择开关旋到欧姆挡，测量电阻前，应先调零，再进行测量.调零的方法是使红、黑表笔直接接在一起，调整调零旋纽，使指针指到表盘最右端电阻零刻度处.若需要换量程进行测量，则也要先调零再测量. 把握要点 考点一 电表的改装 实验室和生产生活中使用的电压表和电流表，都是由小量程的电流表（表头）改装而成.由于表头的内阻 Rg 和满偏电流 Ig 都很小，所以用表头直接测电压或电流的话，所能测的电压或电流都很小.这样需把电流表 G 改装成能测较大电压和电流的电表. （1）电流表 G 改装成电压表.根据串联电路的分压原理，当表头串联一个较大的电...
