电源安规知识

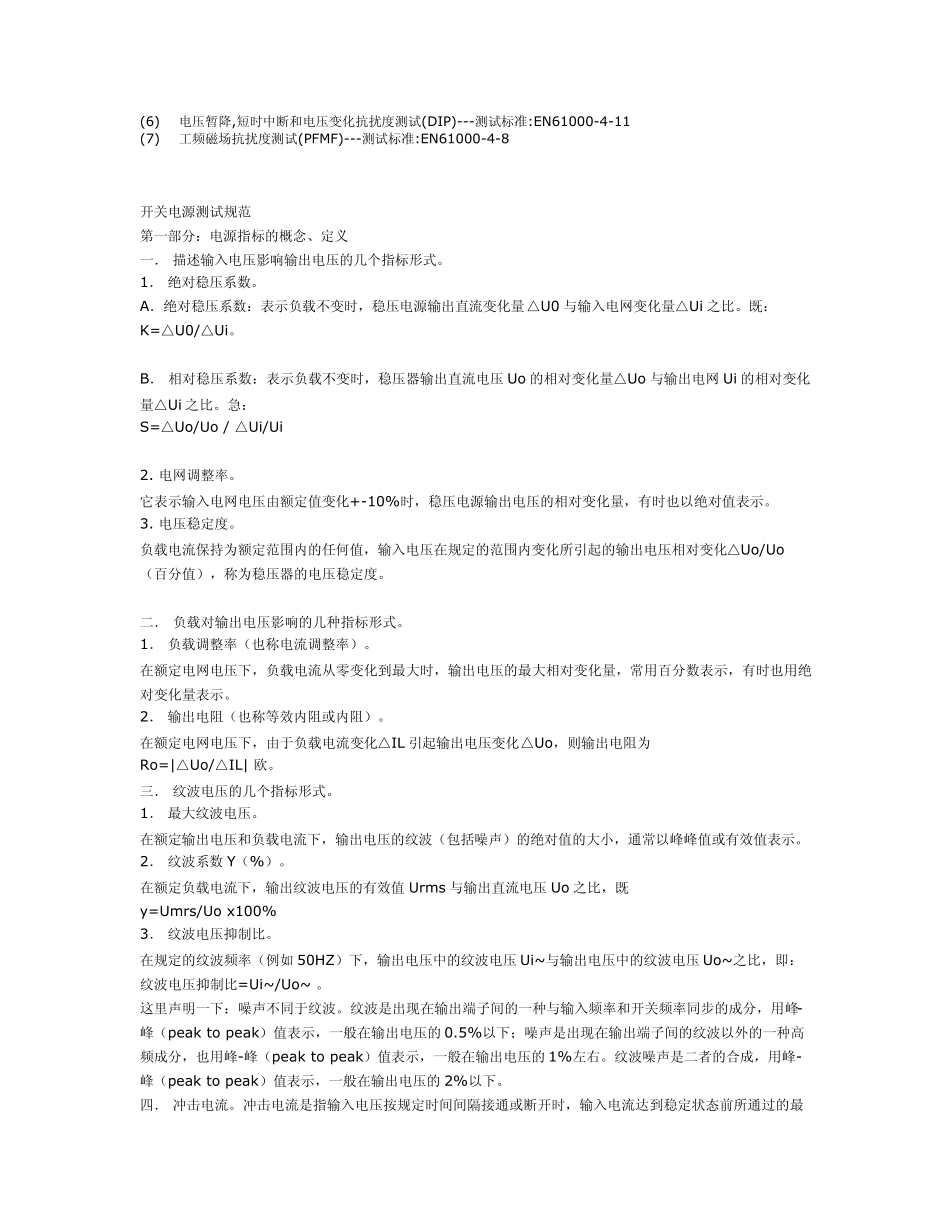

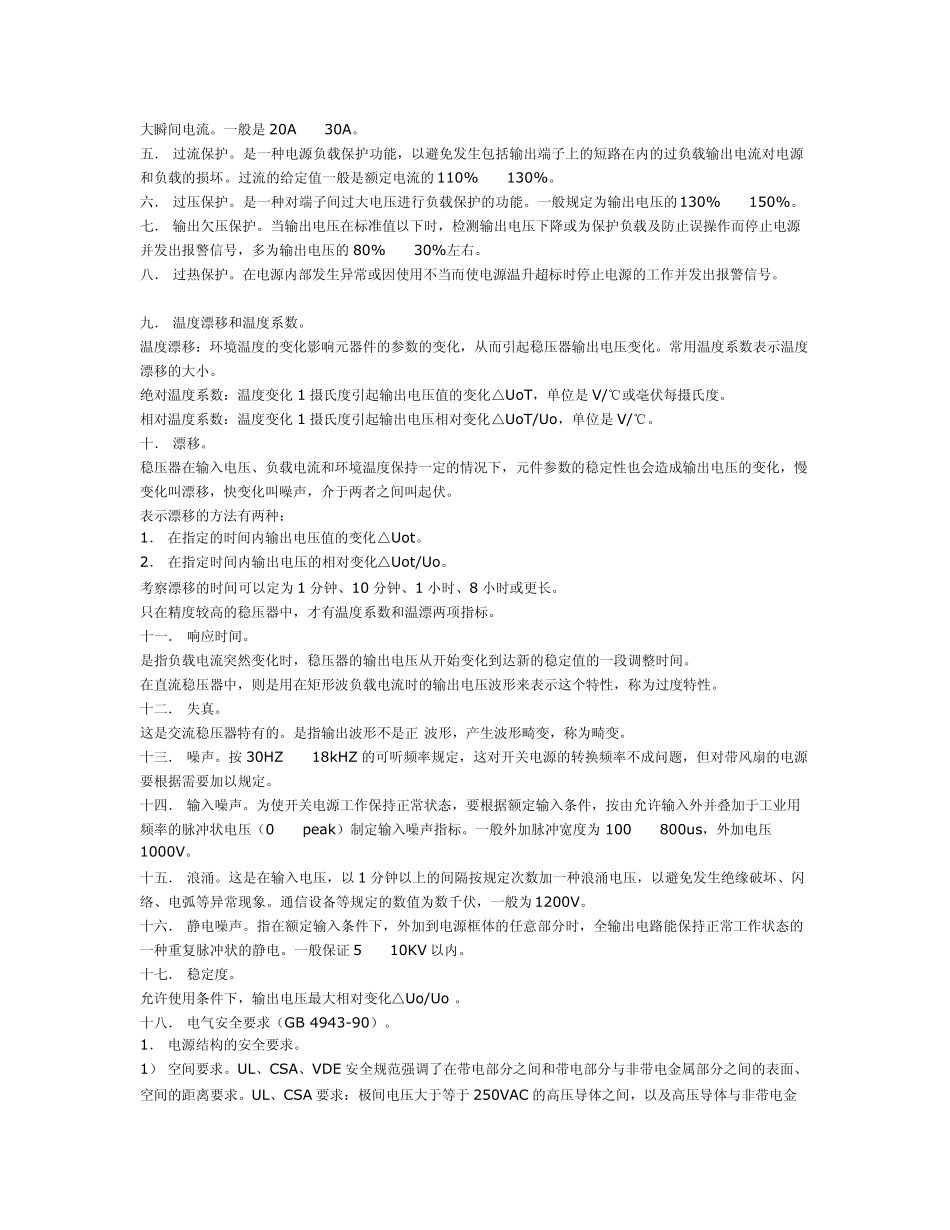

什么是安规电容 X 电容 Y 电容 根据 IEC 60384-14, 电容器分为 X 电容及 Y 电容, 1. X 电容是指跨于 L-N 之间的电容器, 2. Y 电容是指跨于 L-G/N-G 之间的电容器. (L=Line, N=Neutral, G=Ground) X 电容底下又分为 X1, X2, X3,主要差別在于: 1. X1 耐高压大于 2.5 kV, 小于等于 4 kV, 2. X2 耐高压小于等于 2.5 kV, 3. X3 耐高压小于等于 1.2 kV Y 电容底下又分为 Y1, Y2, Y3,Y4, 主要差別在于: 1. Y1 耐高压大于 8 kV, 2. Y2 耐高压大于 5 kV, 3. Y3 耐高压 n/a 4. Y4 耐高压大于 2.5 kV X,Y 电容都是安规电容,火线零线间的是 X 电容,火线与地间的是 Y 电容. 它们用在电源滤波器里,起到电源滤波作用,分别对共模,差模工扰起滤波作用. 安规电容是指用于这样的场合,即电容器失效后,不会导致电击,不危及人身安全. 安规电容安全等级 应用中允许的峰值脉冲电压 过电压等级(IEC664) X1 >2.5kV ≤4.0kV Ⅲ X2 ≤2.5kV Ⅱ X3 ≤1.2kV —— 安规电容安全等级 绝缘类型 额定电压范围 Y1 双重绝缘或加强绝缘 ≥ 250V Y2 基本绝缘或附加绝缘 ≥150V ≤250V Y3 基本绝缘或附加绝缘 ≥150V ≤250V Y4 基本绝缘或附加绝缘 <150V Y 电容的电容量必须受到限制,从而达到控制在额定频率及额定电压作用下,流过它的漏电流的大小和对系统 EMC 性能影响的目的.GJB151 规定 Y 电容的容量应不大于0.1uF.Y 电容除符合相应的电网电压耐压外,还要求这种电容器在电气和机械性能方面有足够的安全余量,避免在极端恶劣环境条件下出现击穿短路现象,Y 电容的耐压性能对保护人身安全具有重要意义 在滤波电路上有X 电容,就是跨接L-N 线;Y 电容就是 N-G 线. 在安规标准上有按脉冲电压分 X1,X2,X3 电容;按绝缘等级来分 Y1,Y2,Y3 来分. (这些都不是按什么材质来分的,以后多学习.) 至于安规标准各个国家有一些差别,但额定电压无非就是 250 和 400. 各大厂家做的安规电容就是要满足这个安规标准的需求,一个安规电容可以满足Y 电容的要求,也有可以做成满足X电容要求.所以就有的安规电容上标X1Y1,X1Y2... 火线与 0 线之间接个电容就是是 X,而火线与地线之间接个电容像个Y. 由于火线与 0 线直接电容,受电压峰值的影响,避免短路,比较注重的参数就是耐压等级,在电容值上没有定限制值. 火线与地线直接电容要涉及到漏电安全的问题,因此它注重...
