电磁干扰(EMI)实验设备及实验

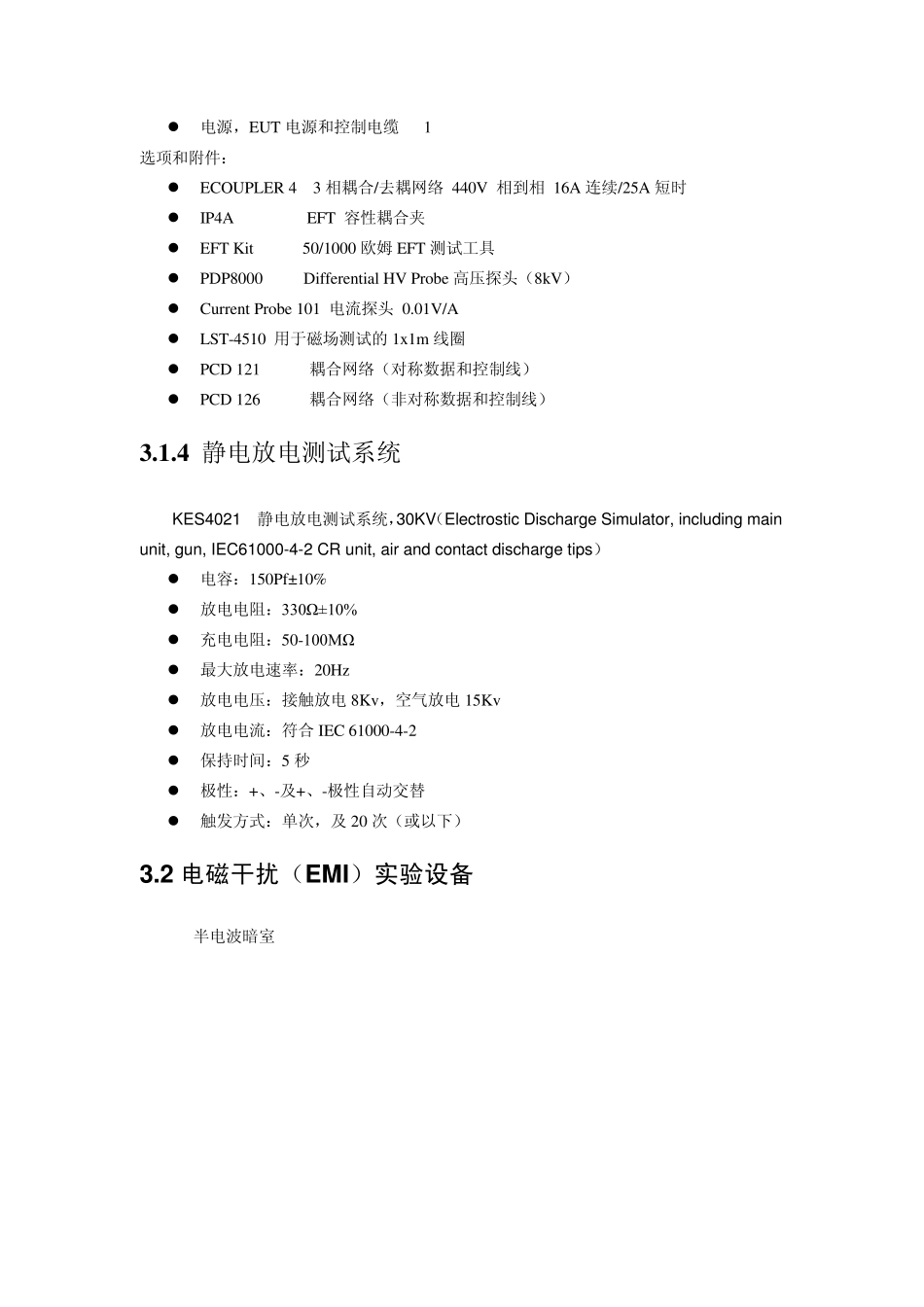

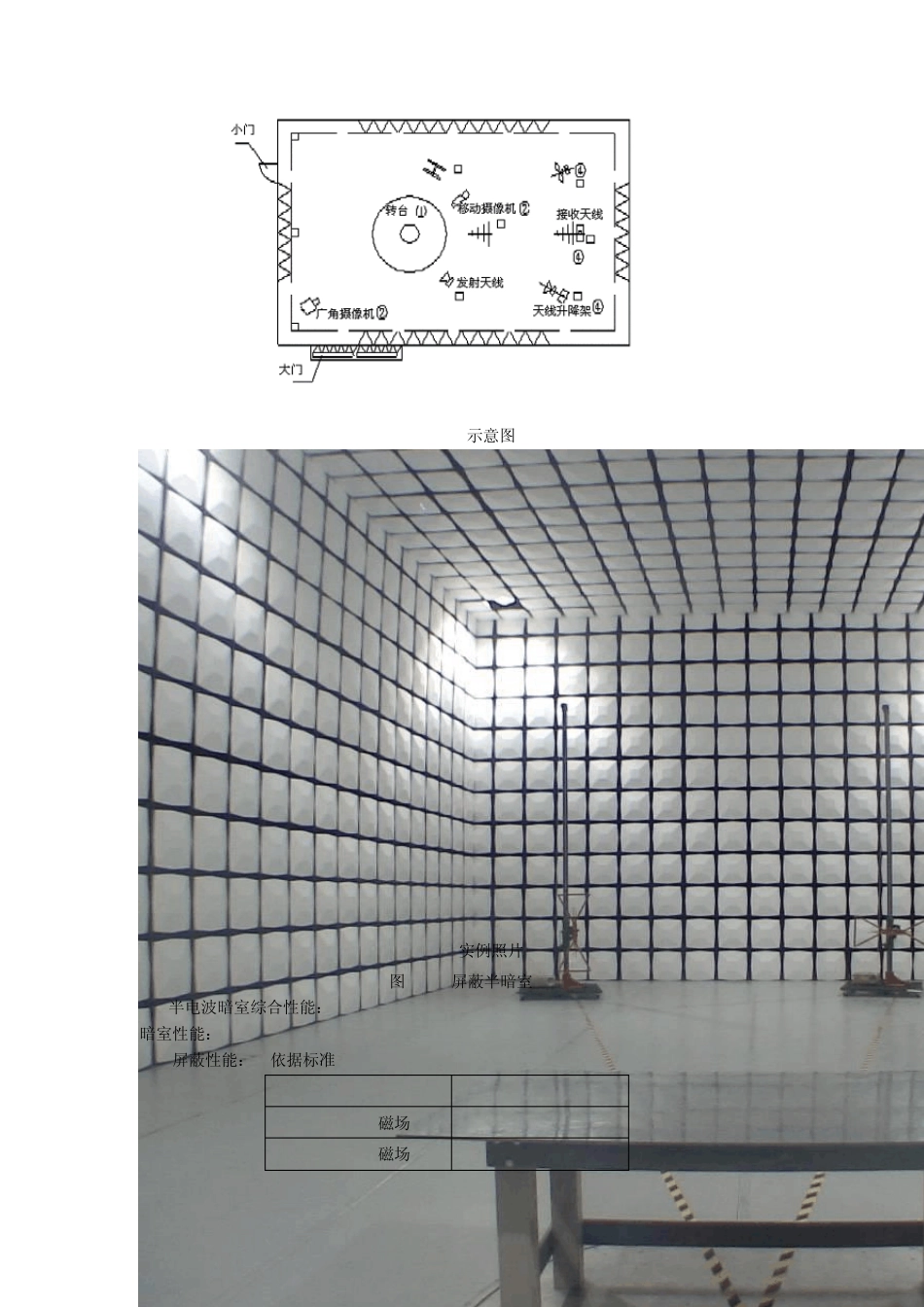

 电源，EUT 电源和控制电缆 1 选项和附件：  ECOUPLER 4 3 相耦合/去耦网络 440V 相到相 16A 连续/25A 短时  IP4A EFT 容性耦合夹  EFT Kit 50/1000 欧姆EFT 测试工具  PDP8000 Differential HV Probe 高压探头（8kV）  Current Probe 101 电流探头 0.01V/A  LST-4510 用于磁场测试的1x1m 线圈  PCD 121 耦合网络（对称数据和控制线）  PCD 126 耦合网络（非对称数据和控制线） 3 .1 .4 静电放电测试系统 KES4021 静电放电测试系统，30KV（Electrostic Discharge Simu lator, inclu ding main u nit, gu n, IEC61000-4-2 CR u nit, air and contact discharge tips）  电容：150Pf±10%  放电电阻：330Ω±10%  充电电阻：50-100MΩ  最大放电速率：20Hz  放电电压：接触放电8Kv，空气放电15Kv  放电电流：符合IEC 61000-4-2  保持时间：5 秒  极性：+、-及+、-极性自动交替  触发方式：单次，及 20 次（或以下） 3.2 电磁干扰（EM I）实验设备 1) 743半电波暗室 (a) 示意图 (b) 实例照片 图3-14 屏蔽半暗室 743半电波暗室综合性能： 暗室性能： (1) 屏蔽性能： 依据标准 EN50147-1, GB12190-90 Frequency Attenuation 14KHz 磁场 60dB 100KHz 磁场 80dB (2) 30MHz-1000MHz场地比对测试：以一个稳定的标准信号源于暗室完工后做一次窄频段比对校正，以SGS或者CCS标准暗室作为追溯的标准。30-300MHz ±6dB；300-1000MHz ±4dB 项目内容： 金属板可拆式半电波暗室 外尺寸:7.2m×4.2m×3.4m L×W×H 基本配置: 气动屏蔽门：1×2m 电源滤波器: 30A 220V 2只 30A 110V 1只 通风波导窗 30×30cm 2只 0.3m高架地板,承重 500kg/sqm 地面接口箱 5只 信号接口板 1块（N×2 BNC×2，SMA×2） 直径 30×300mm 波导管 1根 总电源控制箱 1套 电源插座 a.转桌中心 110VAC/15A x1 及 220VAC/15A x1 b. 天线塔附近：220VAC/15A x2 c. 地板面上：220VAC/15A x2 d.角度可调的固定式 200W卤素灯在暗室內四个上角 铁氧体介质板 12mm高密度板+导电铝箔（五面） 铁氧体瓷砖（五面） SAMWHA SN-20 手动转台 台面式 直径 1米 天线架 固定高度（高度手动调节） 转台上测试桌 1.2x1x0.8m 1张 监控系统 1个松下 470 Camera+1个14寸彩色 Mo...
