电磁阀的工作原理及选型

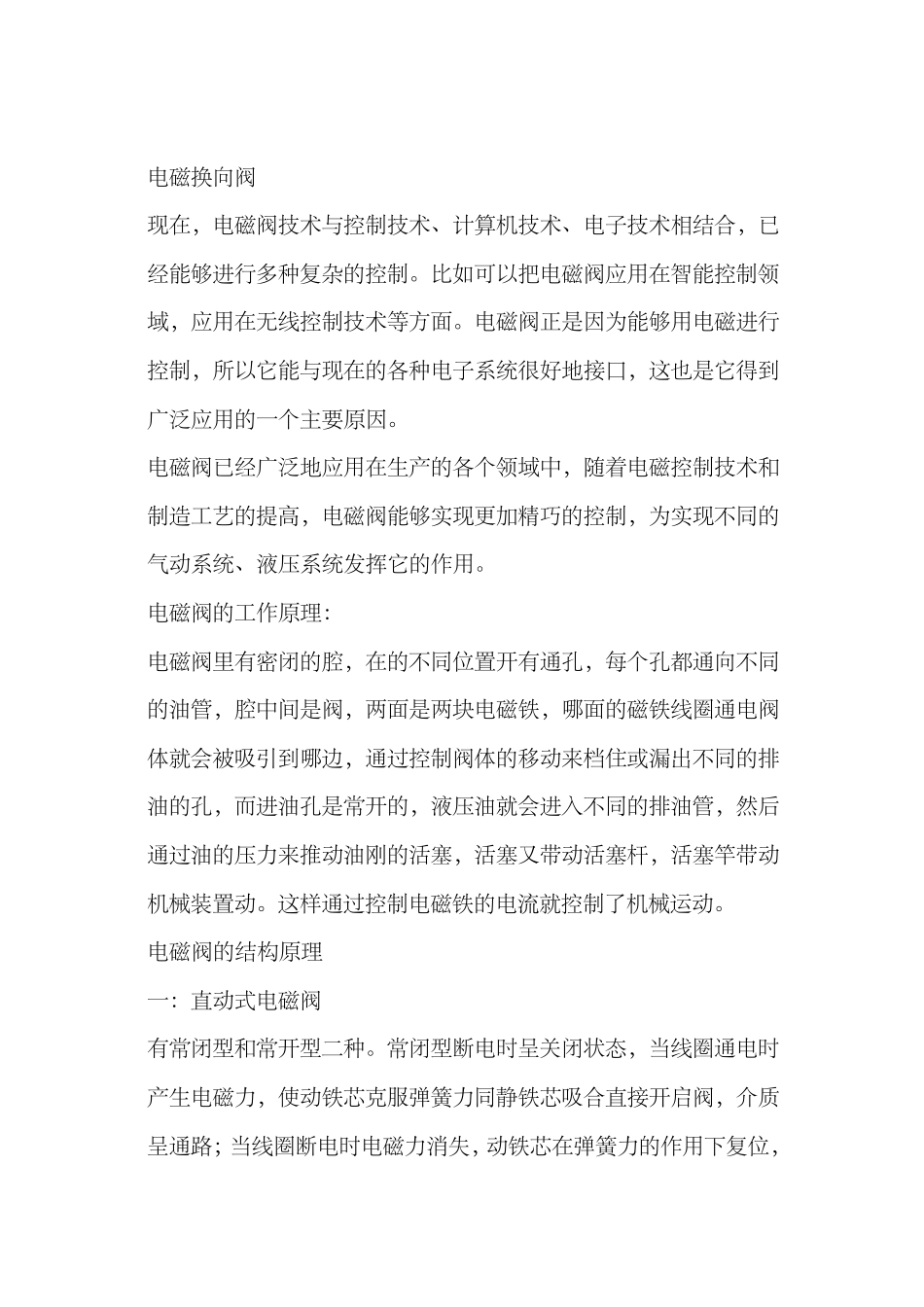

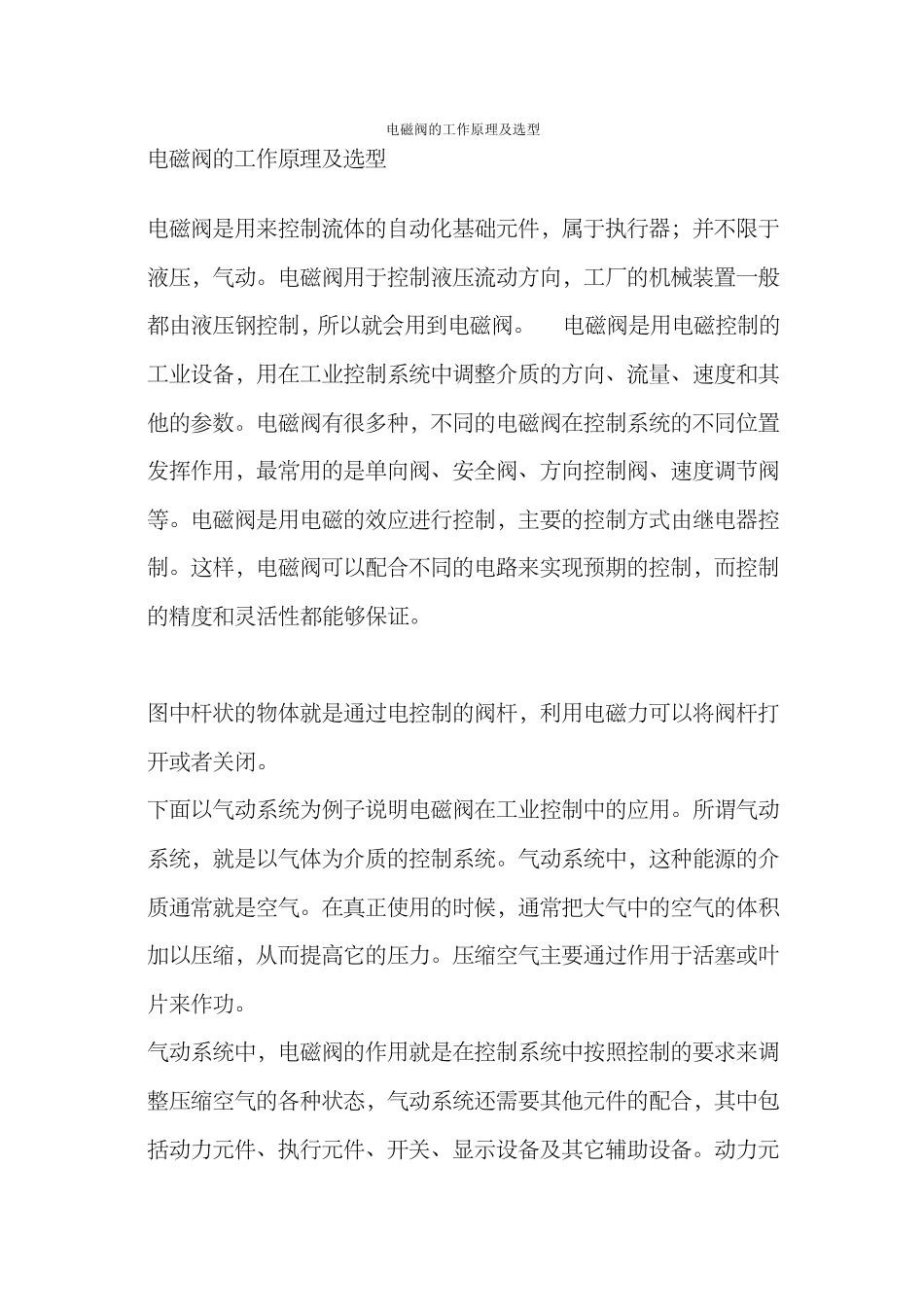

电磁阀的工作原理及选型 电磁阀的工作原理及选型 电磁阀是用来控制流体的自动化基础元件，属于执行器；并不限于液压，气动。电磁阀用于控制液压流动方向，工厂的机械装置一般都由液压钢控制，所以就会用到电磁阀。 电磁阀是用电磁控制的工业设备，用在工业控制系统中调整介质的方向、流量、速度和其他的参数。电磁阀有很多种，不同的电磁阀在控制系统的不同位置发挥作用，最常用的是单向阀、安全阀、方向控制阀、速度调节阀等。电磁阀是用电磁的效应进行控制，主要的控制方式由继电器控制。这样，电磁阀可以配合不同的电路来实现预期的控制，而控制的精度和灵活性都能够保证。 图中杆状的物体就是通过电控制的阀杆，利用电磁力可以将阀杆打开或者关闭。 下面以气动系统为例子说明电磁阀在工业控制中的应用。所谓气动系统，就是以气体为介质的控制系统。气动系统中，这种能源的介质通常就是空气。在真正使用的时候，通常把大气中的空气的体积加以压缩，从而提高它的压力。压缩空气主要通过作用于活塞或叶片来作功。 气动系统中，电磁阀的作用就是在控制系统中按照控制的要求来调整压缩空气的各种状态，气动系统还需要其他元件的配合，其中包括动力元件、执行元件、开关、显示设备及其它辅助设备。动力元件包括各种压缩机，执行元件包括各种气缸。这些都是气动系统中不可缺少的部分。而阀体是控制算法得以实现的重要设备。 比如单向阀让压缩空气从压缩机进入气罐，当压缩机关闭时，阻止压缩空气反方向流动；安全阀当储气罐内的压力超过允许限度，可将压缩空气排出；方向控制阀通过对气缸两个接口交替地加压和排气，来控制运动的方向；速度调节阀能简便实现执行元件的无级调速。 气路系统： 油路系统： 冷冻系统： A 进气过滤器 J 油箱 P 冷冻压缩机 B 空气进气阀 K 恒温旁通阀 Q 冷凝器 C 压缩机主机 L 油冷却器 R 热交换器 D 单向阀 M 油过滤器 S 旁通系统 E 空气／油分离器 N 回油阀 T 空气出口过滤器 F 最小压力阀 O 断油阀 G 后冷却器 H 带自动疏水器的水分离器 气动系统的示意图 电磁阀不但能够应用在气动系统中，在油压的系统、水压的系统中也能够得到相同或者类似的应用，比如低功率不供油小型电磁换向阀，密封件不需供油，排出的气体不会污染环境，可用于食品、医药、电子等行业。 电磁换向阀 现在，电磁阀技术与控制技术、计算机技术、电子技术相结合，已经能够进行多种复杂的控制。比...
