电缆局部放电试验学习资料

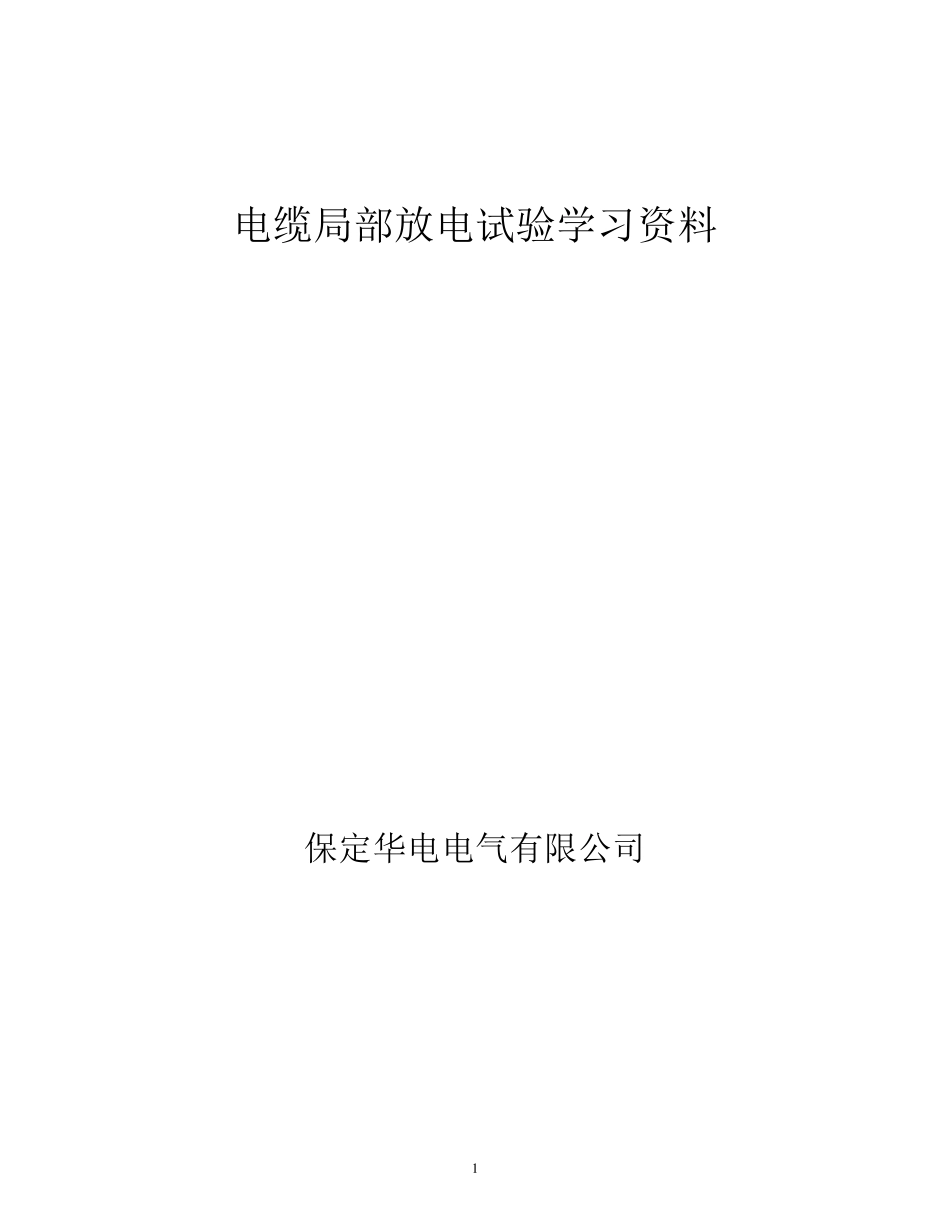

1 电缆局部放电试验学习资料 保定华电电气有限公司 2 电缆局部放电试验学习资料 目 录 一、电工原理的有关基本概念 1.什么叫交流电? 2.什么叫正弦电流和电压及其有效值? 3.放电脉冲信号基本特征 4.什么叫容抗、感抗? 5.什么叫电场强度、击穿场强? 二、局部放电的基本概念 1. 什么叫局部放电 2. 局部放电的基本名词概念 3. 局部放电出现的部位 4. 局部放电产生的危害 5. 局部放电产生的过程 三、局部放电测试方法 1．局部放电测试原理 2. 局部放电测试设备 3．局部放电测量步骤 4．产品标准对局部放电考核指标要求的变化 5. 典型的放电谱图 3 一、电工原理的有关基本概念 1.什么叫交流电? 在实际电路中（如仪器设备的工作回路、电力传输线路）电流、电压都随着时间而变动，有时不仅大小随时间在变动，而且方向也可能不断反复交替地变动着。工程上所常遇到的变动电流，其方向和大小均随时间作周期性变化，这种电流称为周期电流。 图 1中的曲线就表示一种周期电流，通常把这种曲线称为波形。 图 1：周期电流 i的波形 周期电流经过一定时间 T，电流的变动就完成一个循环，故 T称为周期；周期以秒（s）为单位。单位时间内电流变动所完成的循环（或周期）数称为频率，用字母 f表示。根据这个定义，频率恰好是周期的倒数，即 Tf1 频率的单位为 1/秒，又称为赫兹（Hz）,简称赫。 大小和方向都随时间变动，而在一定周期内平均值等于零的周期电流称为交变电流，简称交流。当然如果上述是电压波形时我们称为交变电压，也简称交流电。 变动电流或电压在任何一个时刻的值叫它们的瞬时值，瞬时值是时间的函数。在交流电路中，欧姆定律仍然适用。 2.什么叫正弦电流和电压及其有效值? 电力工程中所用的交变电流和电压是按照正弦规律变动的，换句话説，这些交 4 变量是时间的正弦函数，波形如图2。例如交变电流的数学表达式为： i=Imsin(ω t+ψ ) 式中i是电流的瞬时值。 图2：正弦波形 周期电流、电压的瞬时值都随时间而变，计算时很不方便。因此，在实际进行计算时，常用一个称为有效值的量。以周期电流i为例，它的有效值（用大写字母I来表示）定义为： mmTIIdtiTI7 0 7.02102 周期性变动量的有效值等于它的瞬时值的平方在一个周期内的平均值再取平方根，因此有效值又称为方均根值。 在工程上一般所説正弦电压、电流的大小都是指有效值来説的。例如照明所用的交流电压是220V，是指有效...
