电能表_电度表DTSD3429X使用说明书

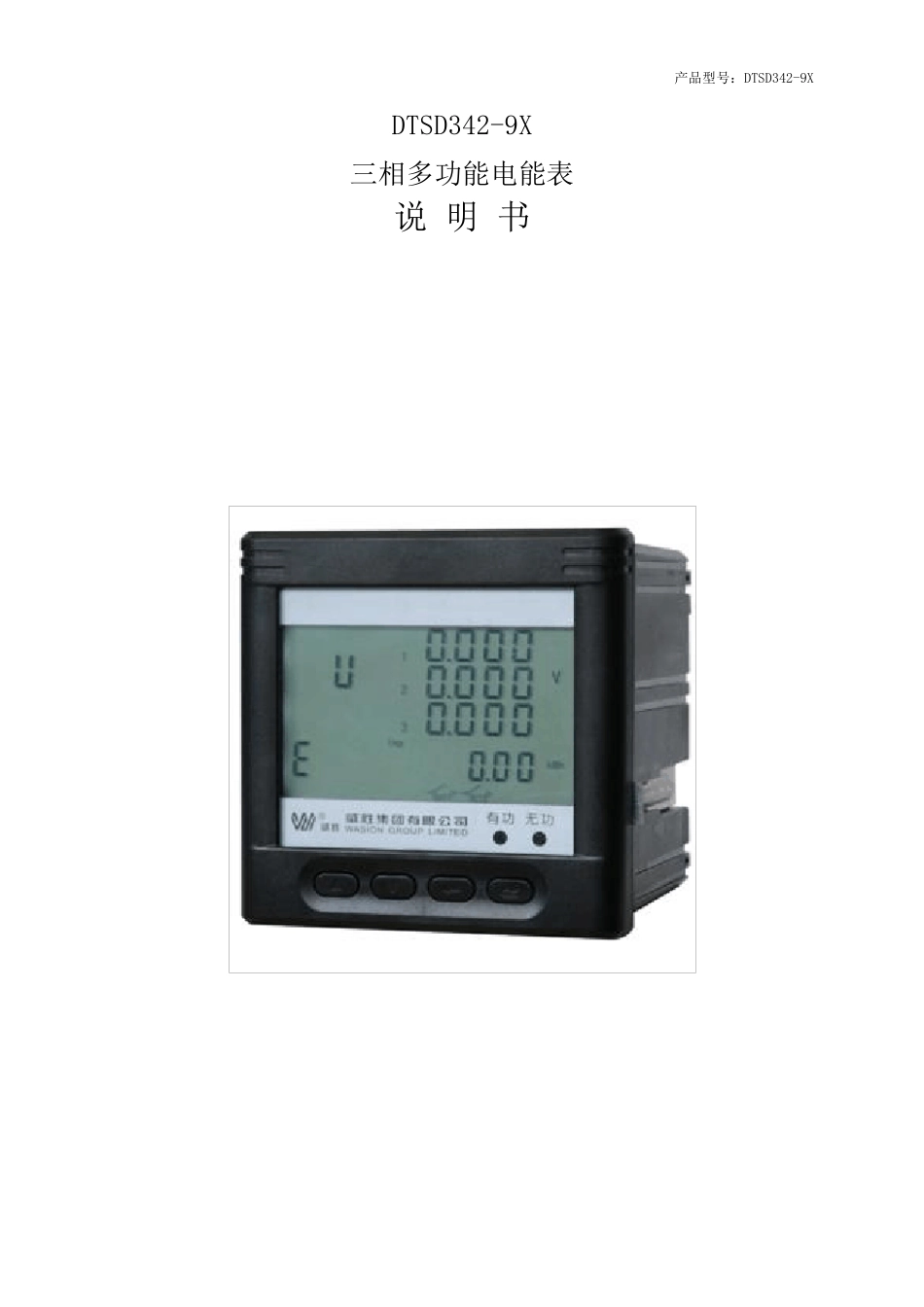

电能表_电度表DTSD3429X使用说明书_第1页
1/33
电能表_电度表DTSD3429X使用说明书_第2页
2/33

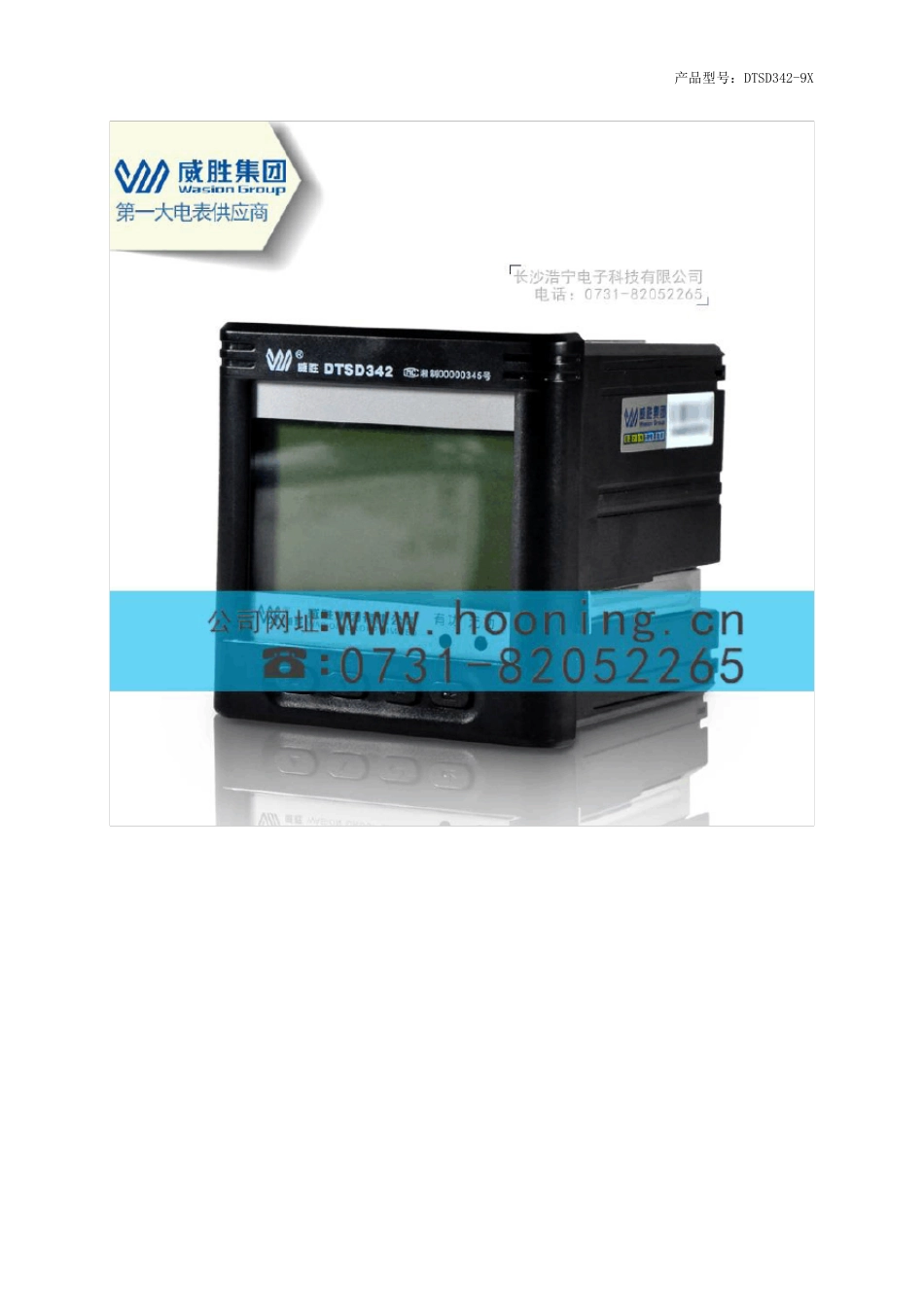

电能表_电度表DTSD3429X使用说明书_第3页
3/33
产品型号:DTSD342-9X DTSD342-9X 三相多功能电能表 说 明 书 产品型号:DTSD342-9X 1 概述 1 .1 产品简介 DTSD342(配置号为9X)型三相电子式多功能电能表是一款集测量记录、电能计量、遥信遥控、大屏幕 LCD 显示和网络通信功能于一体的电力仪表。本仪表可测量电压、电流、功率、功率因数和频率等多项电网参数;具有 2~50 次谐波分析功能,计算多项电能质量参数;可计量有功和无功电能;RS-485 通信接口支持 MODBUS-RTU 和 DL/T645 双通信规约;具有开关量输入和输出功能,可配置模拟量变送输出功能。 本仪表广泛适用于变配电自动化系统、工业控制和工业自动化系统、能源管理系统和小区电力监控等场合。 DTSD342(配置号为9X)三相电子式多功能电能表符合以下标准: GB/T17215.301-2007 多功能电能表 特殊要求 GB/T17215.322-2008 静止式有功电能表(0.2S 级和 0.5S 级) GB/T17215.323-2008 静止式无功电能表(2 级和 3 级) DL/T614-2007 多功能电能表 DL/T645-2007 多功能电能表通信规约 Modbus-RTU 1 .2 产品特点 本仪表采用了高精度采样计量单元和高速MCU 数据处理单元,可实现高精度宽范围准确计量和快速数据分析;采用段码式多行宽视角液晶显示屏,显示内容很丰富;液晶配备白色背光,可满足 黑 暗 环 境 下查 阅 数据的要求;采用非 易 失 存 储 器 存 储 各 类 数据,可长 时 间 保 存 数据且 掉 电不 丢 失 ;支持 RS485 通信端 口和工业标准通信规约,组 网便 捷 灵 活 ;选 配不 同 通信模块 ,可满足 多种 用户 的不 同 接口需 求。 产品型号:DTSD342-9X 产品型号:DTSD342-9X 2 技术指标 项目 技术指标 接线形式 三相三线、三相四线、单相 测 量 电压 参比电压 Un:AC380V、AC220V、AC100V、AC57.7V 测量范围:10V~700V 功耗:<0.05VA(单相) 精度:RMS 0.2 % 分辨率:0.01V 电流 额定电流 In:0.3A、1A、1.5A、5A 测量范围:0.001In~10A 功耗:<0.05VA(单路额定电流) 精度:RMS 0.2 % 分辨率:0.001A 功率 (有功、无功、视在) 精度:0.5% 分辨率:0.001kW/kVar/kVA 电网频率 测量范围:45 Hz~65 Hz 精度:0.2% 分辨率:0.01 Hz 谐波 次数:2~50 次 精度:A 级 分辨率:0.01 % 计 量 有功电能 准确度等级:0.5S 分辨率:0.01 kWh 无功电能 准确度等级:2 级 分辨率:0.01 kva...
