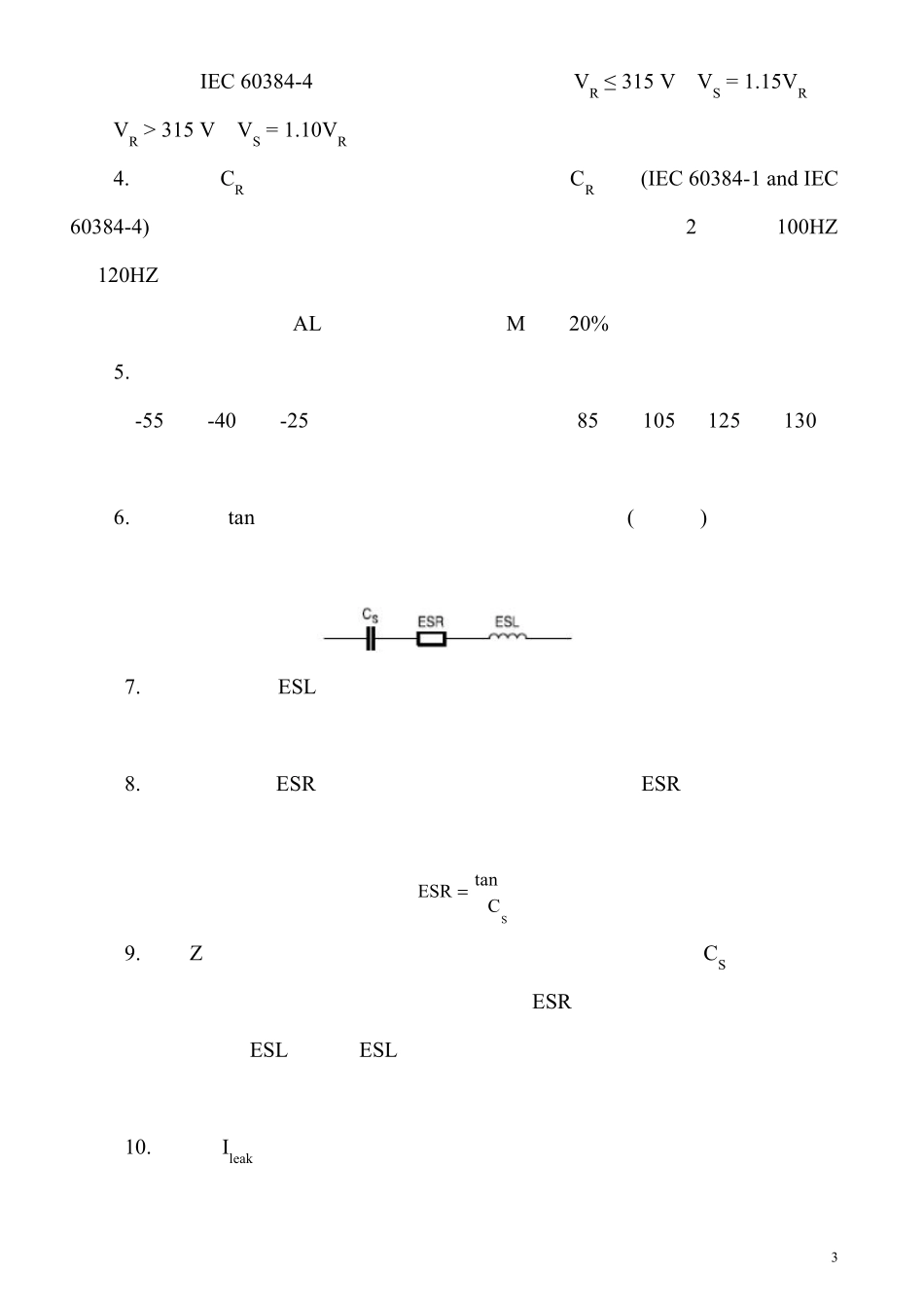

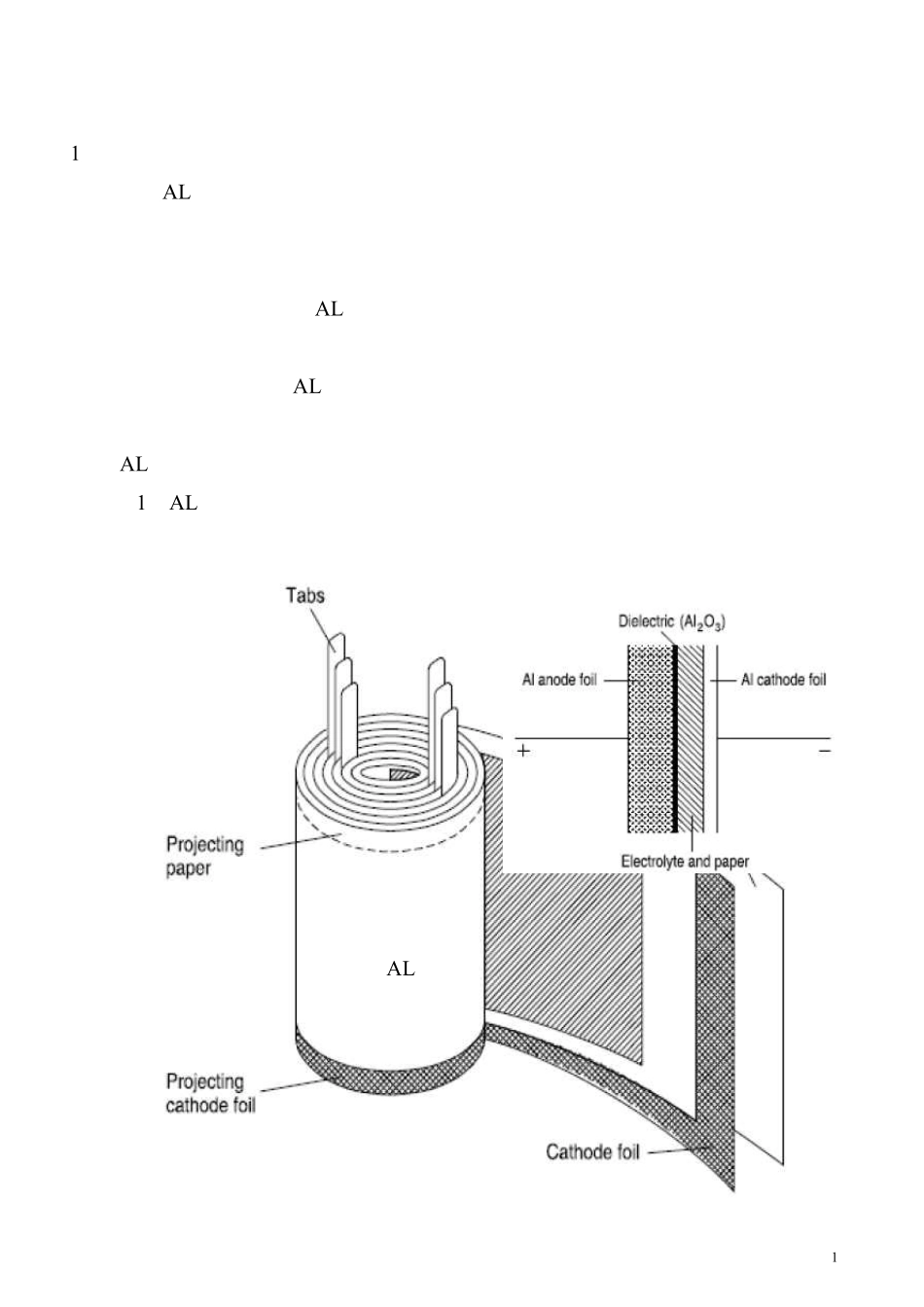

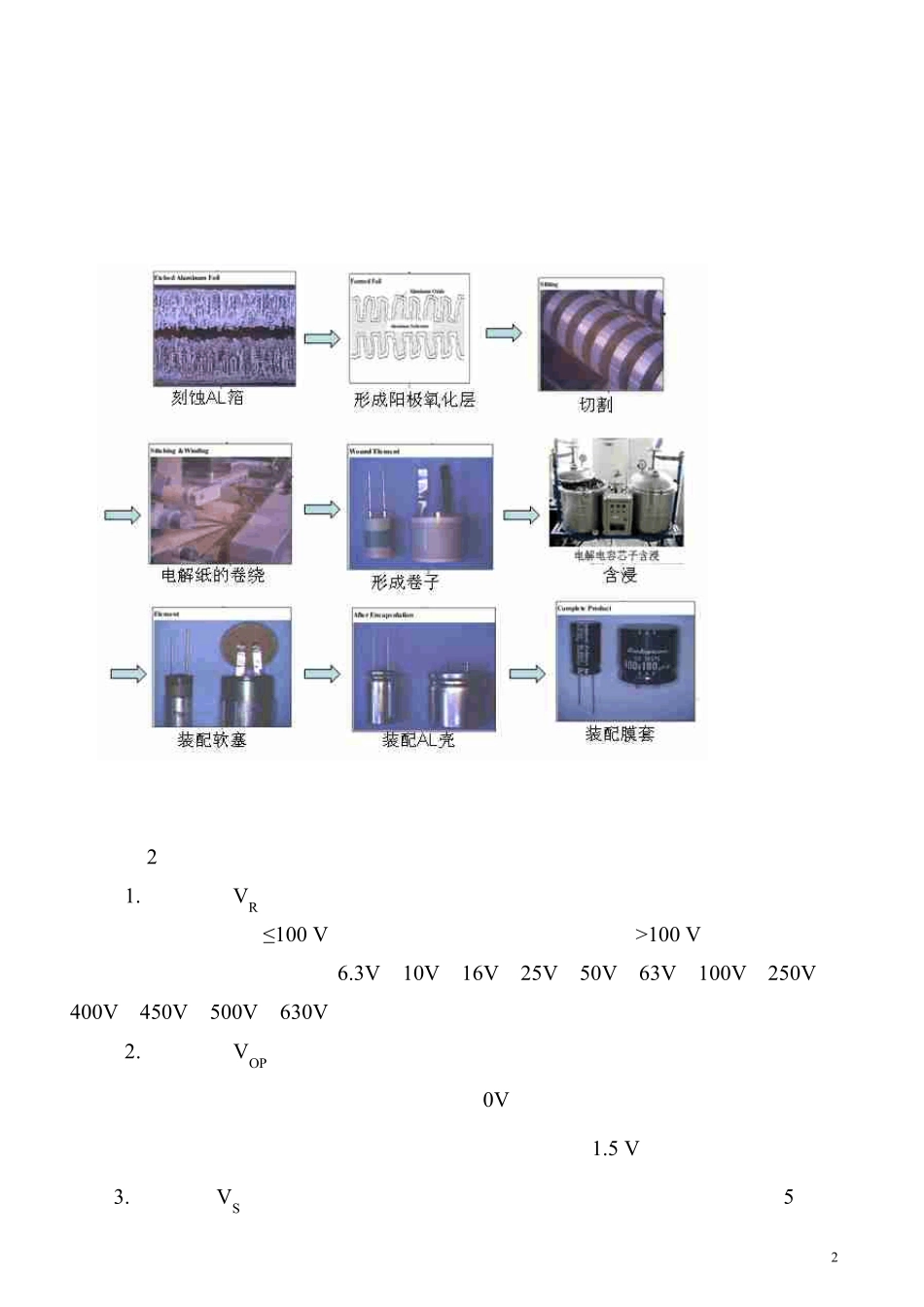

1 电解电容选型指导书 1.0.目的： 针对 AL电解电容选型，替代，采购，检测及实际使用过程中出现的特性变化引起的产品失效问题，提供指导。 2.0.适用范围： 本指导书适用于瑞谷 AL电解电容的设计，选型，替代等。 3.0.说明： 本指导书主要概括 AL电解电容的结构与性能及相应的失效案例（其寿命计算不在此列，将做专题介绍），从而为其设计，选型与替代提供参考。 4.0. AL 电解电容主要特性分析: （1）AL 电解电容的结构与生产工艺介绍 铝电解电容器的卷绕结构及简图如下所示： 电解电容包含两个导电电极，中间有绝缘层隔开。一个电极（阳极）由扩大了表面积的铝箔形成。铝氧化层（AL2O3）在其表面形成绝缘层。与其它电容相比，铝电解电容的负极（阴极）是导电液体，称作电解液。另外一个铝箔，是所谓的阴极箔，其有更大的表面积，以传递电流到电解液。电容的阳极是极纯的铝箔，其有效表面被极大地增大（比例可以到 200倍），增大方式是一个电化学腐蚀过程，这样可以使电容到最大容量。化学腐蚀的方式以及程度过程不同，决定于其不同要求。 2 铝电解电容器的主要生产原材料为：阳极箔、阴极箔、电解纸、电解液、导箔、胶带、盖板、铝壳、套管、垫片等，其生产工序主要有：切割、卷绕、含浸、装配、老化、封口、印刷、套管、测量、包装、检验等，以下为其主要生产工艺图： （2）铝电解电容器的主要电学性能参数 1.额定电压 VR：是设计电容时设计的而且表示在电容上的直流电压。对于铝电解电容，额定电压≤100 V 通常叫做低压电容，而额定电压>100 V 称作（中）高压电容，常用的额定电压有 6.3V，10V，16V，25V，50V，63V，100V，250V，400V，450V，500V，630V 等。 2. 工作电压VOP：电容可以在额定电压（包含一些叠加成份）下额定工作范围内连续工作。允许的连续工作电压范围为0V到额定电压之间。在很短时间内，因阴极铝箔上有一层空气氧化层，电容可以承受不超过1.5 V 的反向电压。 3.浪涌电压VS：是短时间内可以加在电容上的最大电压，比如一小时内5次， 3 每次一分钟。IEC 60384-4定义浪涌电压如下： 如果 VR ≤ 315 V，VS = 1.15VR，如果VR > 315 V，VS = 1.10VR。 4.额定容量 CR：是电容设计和标示的交流电容值。CR是由(IEC 60384-1 and IEC 60384-4)规定的特殊标准来测得的，对于电解电容一般测试条件为 2 倍工频（100HZ或 120HZ），室温。另外，容量误差是电容实际容量离开额定容量...
