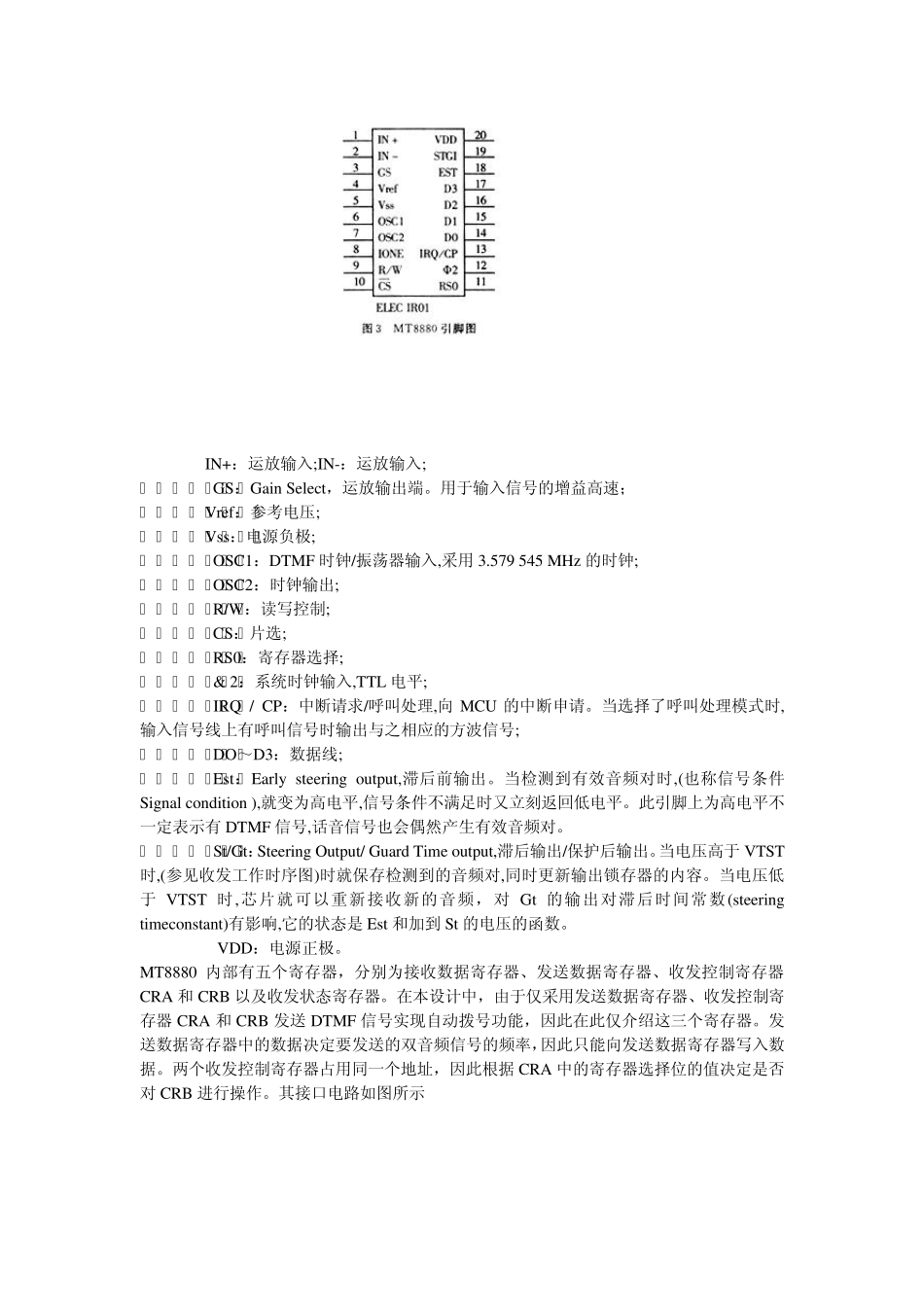

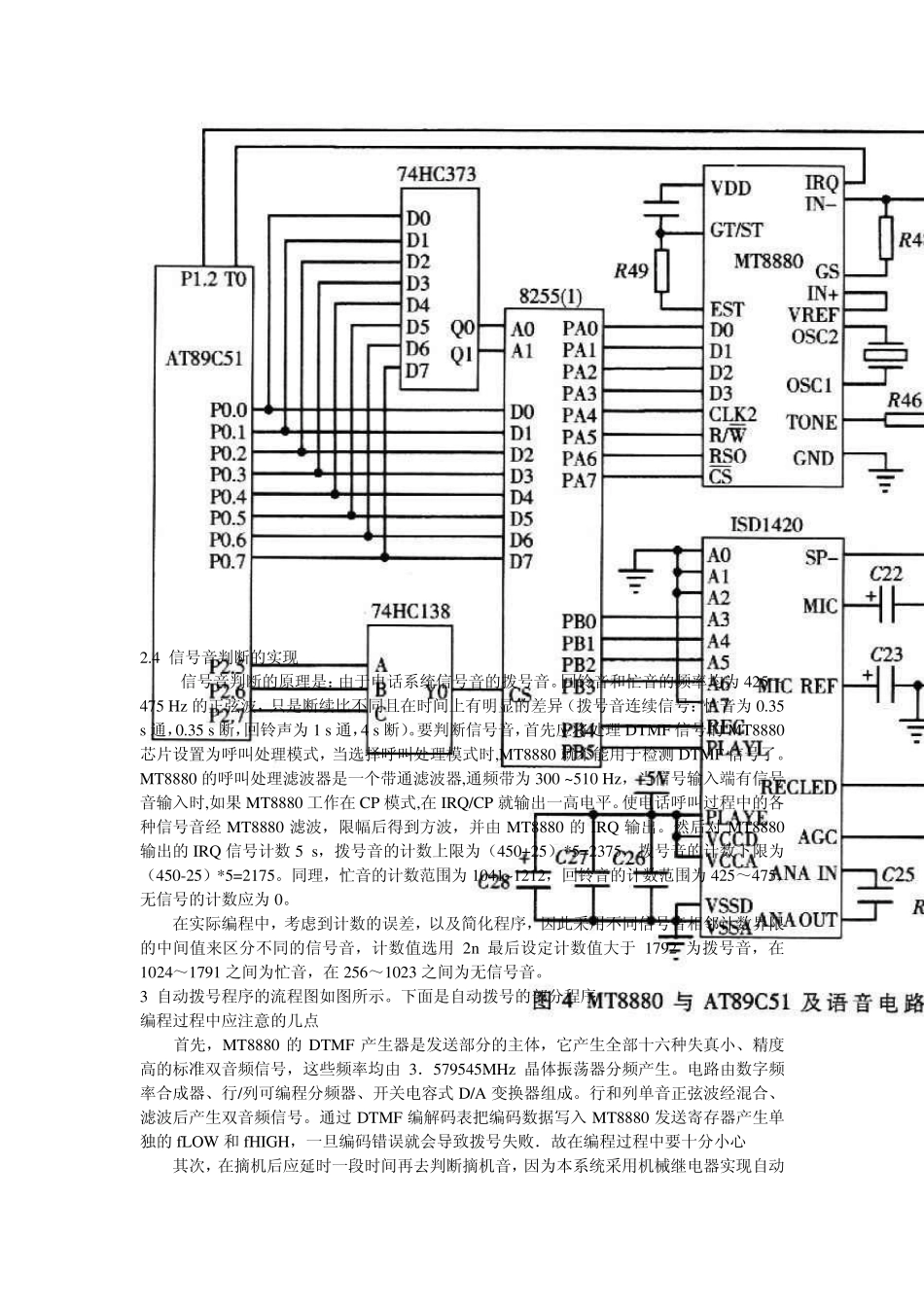

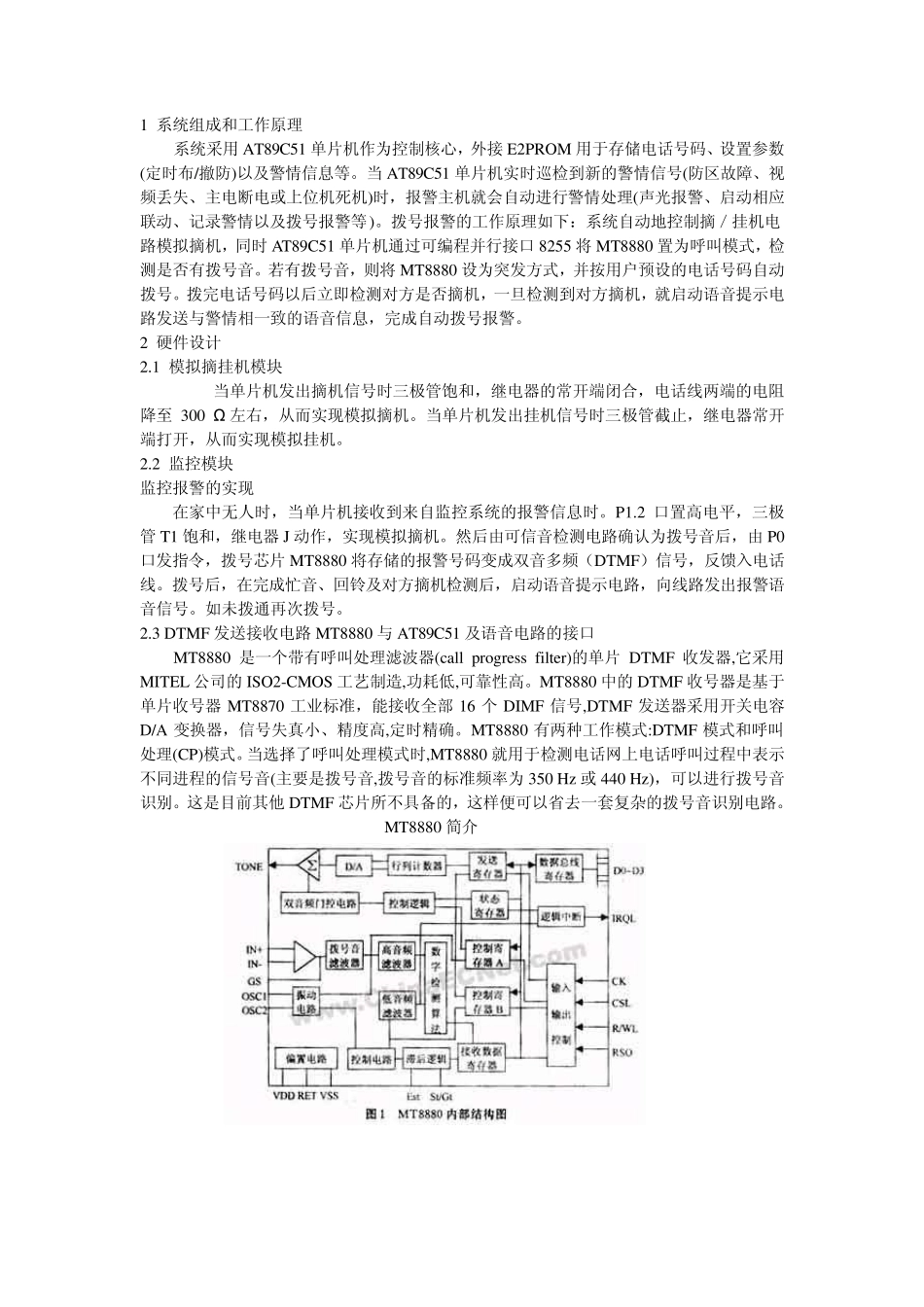

1 系统组成和工作原理 系统采用AT89C51 单片机作为控制核心,外接E2PROM 用于存储电话号码、设置参数(定时布/撤防)以及警情信息等。当 AT89C51 单片机实时巡检到新的警情信号(防区故障、视频丢失、主电断电或上位机死机)时,报警主机就会自动进行警情处理(声光报警、启动相应联动、记录警情以及拨号报警等)。拨号报警的工作原理如下:系统自动地控制摘/挂机电路模拟摘机,同时 AT89C51 单片机通过可编程并行接口 8255 将 MT8880 置为呼叫模式,检测是否有拨号音。若有拨号音,则将 MT8880 设为突发方式,并按用户预设的电话号码自动拨号。拨完电话号码以后立即检测对方是否摘机,一旦检测到对方摘机,就启动语音提示电路发送与警情相一致的语音信息,完成自动拨号报警。 2 硬件设计 2.1 模拟摘挂机模块 当单片机发出摘机信号时三极管饱和,继电器的常开端闭合,电话线两端的电阻降至 300 Ω 左右,从而实现模拟摘机。当单片机发出挂机信号时三极管截止,继电器常开端打开,从而实现模拟挂机。 2.2 监控模块 监控报警的实现 在家中无人时,当单片机接收到来自监控系统的报警信息时。P1.2 口置高电平,三极管 T1 饱和,继电器 J 动作,实现模拟摘机。然后由可信音检测电路确认为拨号音后,由 P0 口发指令,拨号芯片MT8880 将存储的报警号码变成双音多频(DTMF)信号,反馈入电话线。拨号后,在完成忙音、回铃及对方摘机检测后,启动语音提示电路,向线路发出报警语音信号。如未拨通再次拨号。 2.3 DTMF 发送接收电路 MT8880 与 AT89C51 及语音电路的接口 MT8880 是一个带有呼叫处理滤波器(call progress filter)的单片DTMF 收发器,它采用MITEL 公司的 ISO2-CMOS 工艺制造,功耗低,可靠性高。MT8880 中的 DTMF 收号器是基于单片收号器 MT8870 工业标准,能接收全部 16 个 DIMF 信号,DTMF 发送器采用开关电容D/A 变换器,信号失真小、精度高,定时精确。MT8880 有两种工作模式:DTMF 模式和呼叫处理(CP)模式。当选择了呼叫处理模式时,MT8880 就用于检测电话网上电话呼叫过程中表示不同进程的信号音(主要是拨号音,拨号音的标准频率为350 Hz 或 440 Hz ),可以进行拨号音识别。这是目前其他 DTMF 芯片所不具备的,这样便可以省去一套复杂的拨号音识别电路。 MT8880 简介 IN+:运放输入;IN-:运放输入; GS:Gain Select,运放输出端。用于输入信号的增益高速; Vref:参考电压...
