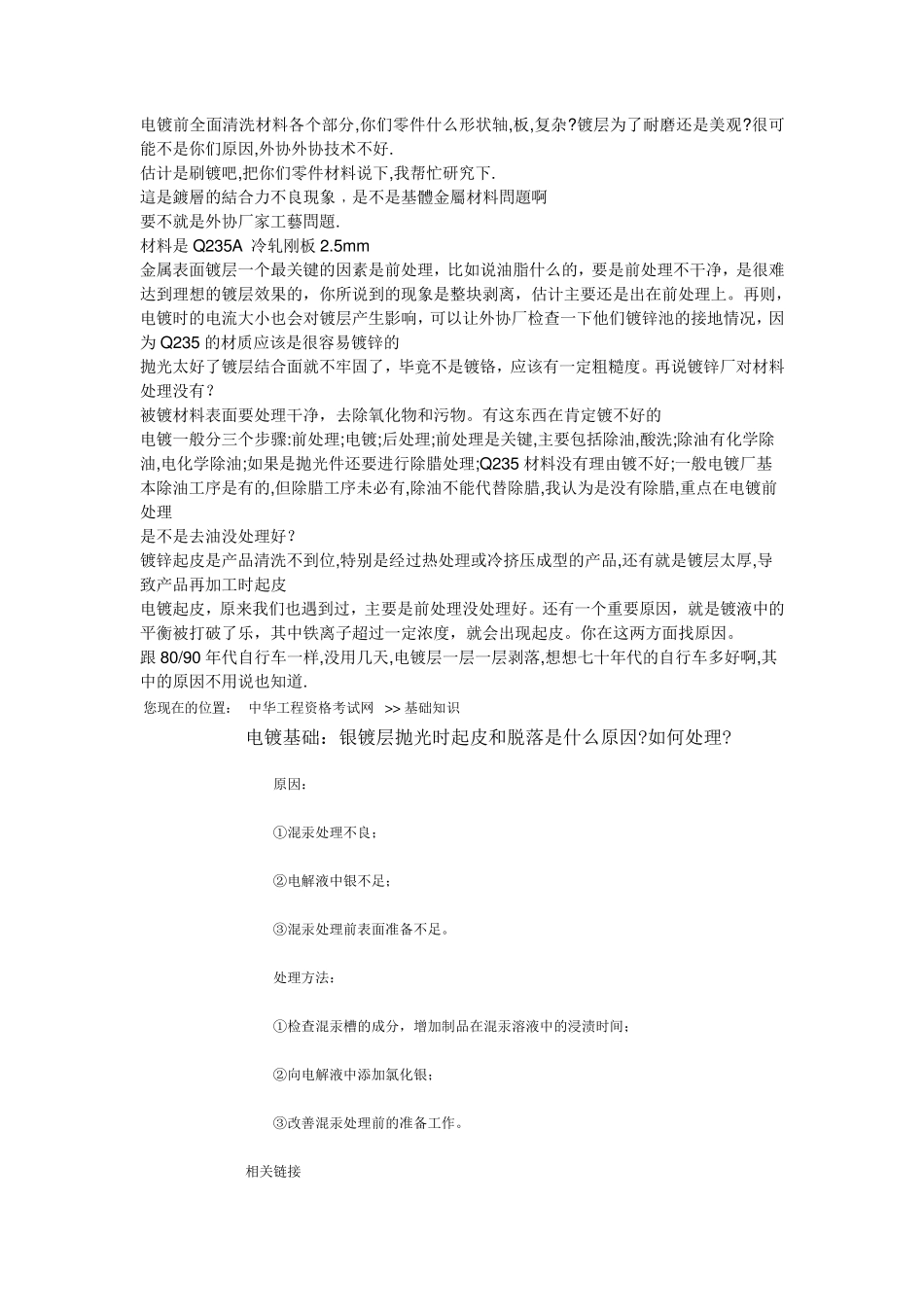

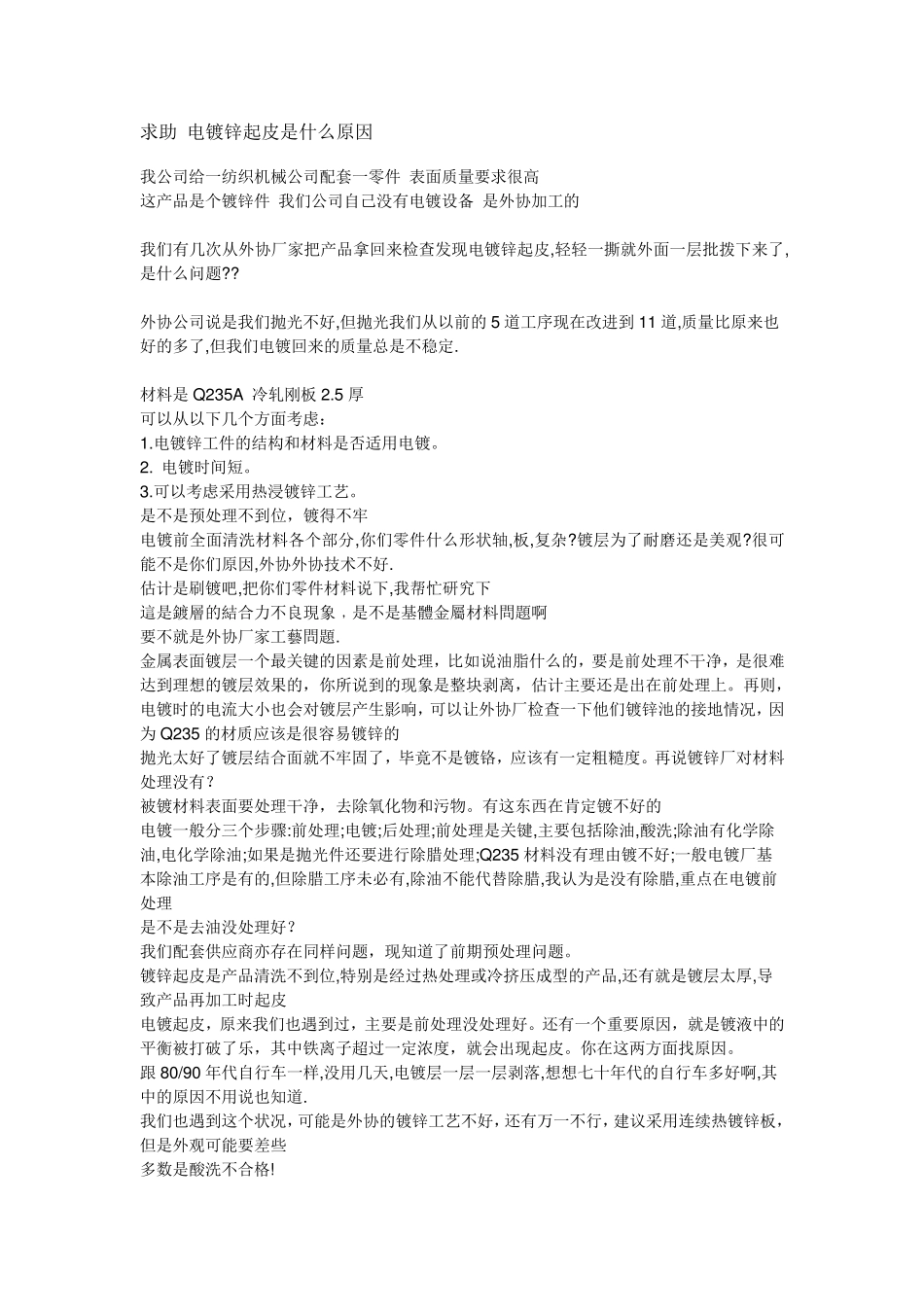

求助 电镀锌起皮是什么原因 我公司给一纺织机械公司配套一零件 表面质量要求很高 这产品是个镀锌件 我们公司自己没有电镀设备 是外协加工的 我们有几次从外协厂家把产品拿回来检查发现电镀锌起皮,轻轻一撕就外面一层批拨下来了,是什么问题?? 外协公司说是我们抛光不好,但抛光我们从以前的5 道工序现在改进到11 道,质量比原来也好的多了,但我们电镀回来的质量总是不稳定. 材料是Q235A 冷轧刚板2.5 厚 可以从以下几个方面考虑： 1.电镀锌工件的结构和材料是否适用电镀。 2. 电镀时间短。 3.可以考虑采用热浸镀锌工艺。 是不是预处理不到位，镀得不牢 电镀前全面清洗材料各个部分,你们零件什么形状轴,板,复杂?镀层为了耐磨还是美观?很可能不是你们原因,外协外协技术不好. 估计是刷镀吧,把你们零件材料说下,我帮忙研究下 這是鍍層的結合力不良現象﹐是不是基體金屬材料問題啊 要不就是外协厂家工藝問題. 金属表面镀层一个最关键的因素是前处理，比如说油脂什么的，要是前处理不干净，是很难达到理想的镀层效果的，你所说到的现象是整块剥离，估计主要还是出在前处理上。再则，电镀时的电流大小也会对镀层产生影响，可以让外协厂检查一下他们镀锌池的接地情况，因为 Q235 的材质应该是很容易镀锌的 抛光太好了镀层结合面就不牢固了，毕竟不是镀铬，应该有一定粗糙度。再说镀锌厂对材料处理没有？ 被镀材料表面要处理干净，去除氧化物和污物。有这东西在肯定镀不好的 电镀一般分三个步骤:前处理;电镀;后处理;前处理是关键,主要包括除油,酸洗;除油有化学除油,电化学除油;如果是抛光件还要进行除腊处理;Q235 材料没有理由镀不好;一般电镀厂基本除油工序是有的,但除腊工序未必有,除油不能代替除腊,我认为是没有除腊,重点在电镀前处理 是不是去油没处理好？ 我们配套供应商亦存在同样问题，现知道了前期预处理问题。 镀锌起皮是产品清洗不到位,特别是经过热处理或冷挤压成型的产品,还有就是镀层太厚,导致产品再加工时起皮 电镀起皮，原来我们也遇到过，主要是前处理没处理好。还有一个重要原因，就是镀液中的平衡被打破了乐，其中铁离子超过一定浓度，就会出现起皮。你在这两方面找原因。 跟 80/90 年代自行车一样,没用几天,电镀层一层一层剥落,想想七十年代的自行车多好啊,其中的原因不用说也知道. 我们也遇到这个状况，可能是外协的镀锌工艺不好，还有万一不行，建议采用连续热镀锌板，但是外观可能要差些 多数是酸...
