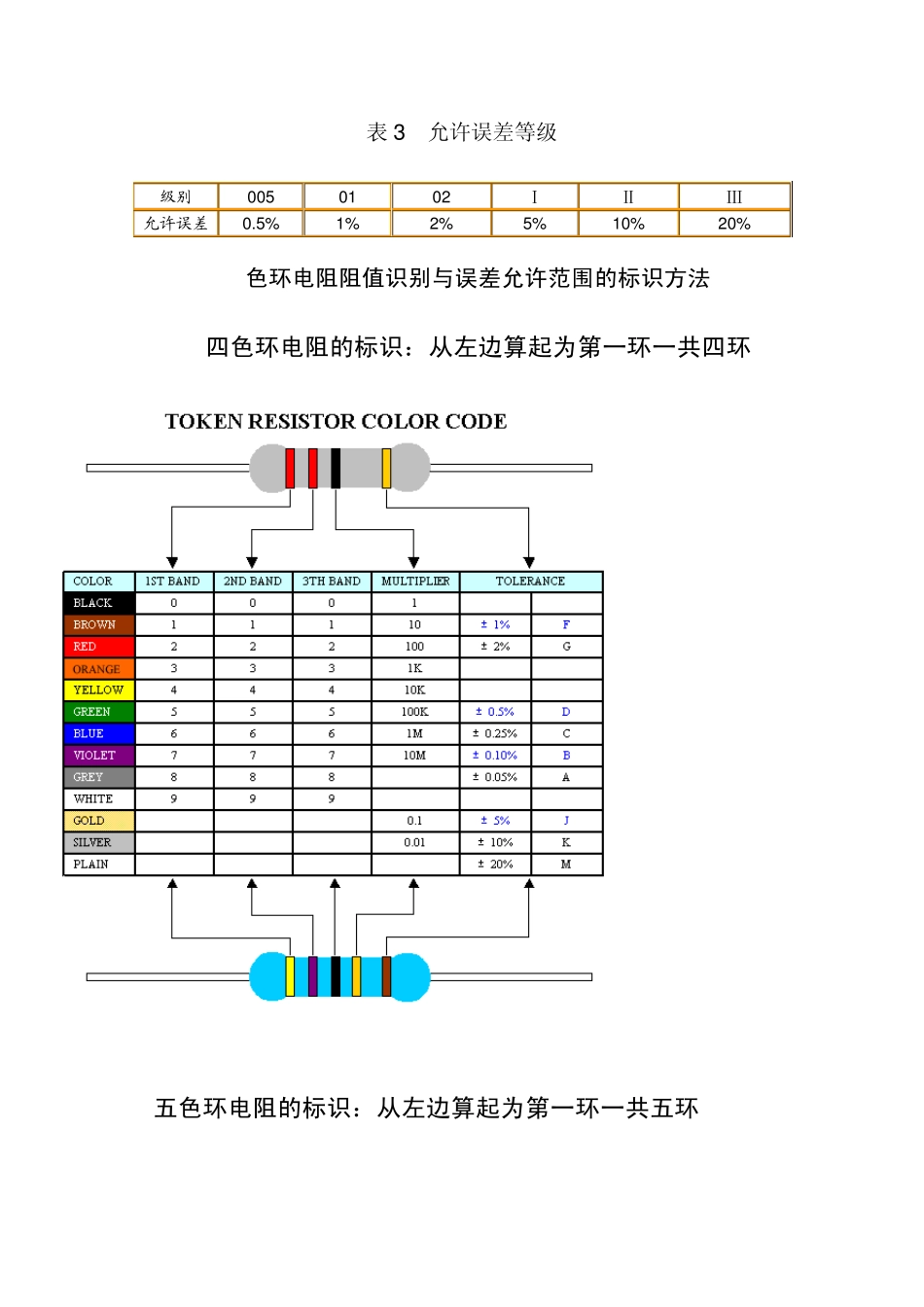

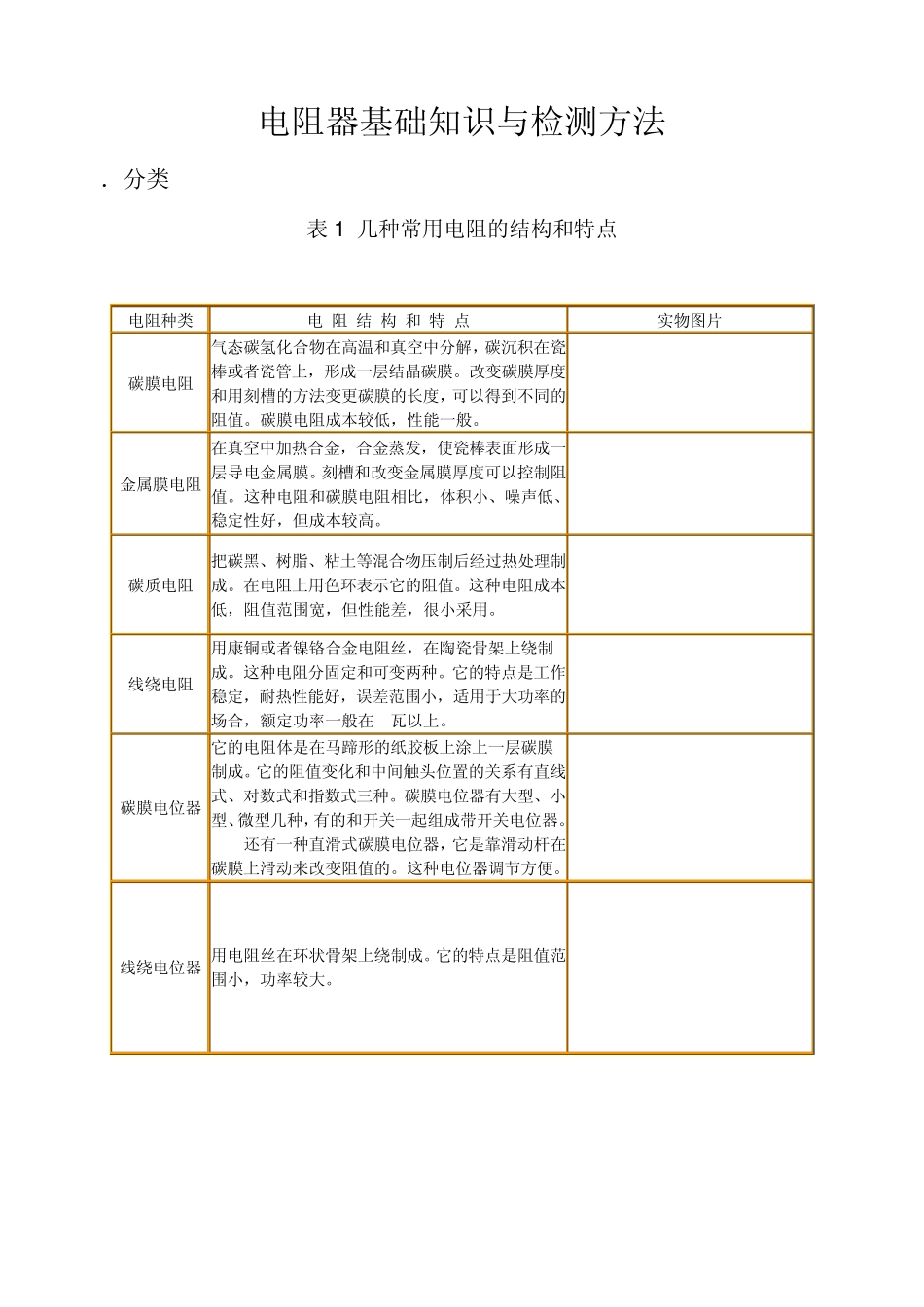

电阻器基础知识与检测方法 1．分类 表1 几种常用电阻的结构和特点 电阻种类 电 阻 结 构 和 特 点 实物图片 碳膜电阻 气态碳氢化合物在高温和真空中分解，碳沉积在瓷棒或者瓷管上，形成一层结晶碳膜。改变碳膜厚度和用刻槽的方法变更碳膜的长度，可以得到不同的阻值。碳膜电阻成本较低，性能一般。 金属膜电阻 在真空中加热合金，合金蒸发，使瓷棒表面形成一层导电金属膜。刻槽和改变金属膜厚度可以控制阻值。这种电阻和碳膜电阻相比，体积小、噪声低、稳定性好，但成本较高。 碳质电阻 把碳黑、树脂、粘土等混合物压制后经过热处理制成。在电阻上用色环表示它的阻值。这种电阻成本低，阻值范围宽，但性能差，很小采用。 线绕电阻 用康铜或者镍铬合金电阻丝，在陶瓷骨架上绕制成。这种电阻分固定和可变两种。它的特点是工作稳定，耐热性能好，误差范围小，适用于大功率的场合，额定功率一般在1瓦以上。 碳膜电位器 它的电阻体是在马蹄形的纸胶板上涂上一层碳膜制成。它的阻值变化和中间触头位置的关系有直线式、对数式和指数式三种。碳膜电位器有大型、小型、微型几种，有的和开关一起组成带开关电位器。 还有一种直滑式碳膜电位器，它是靠滑动杆在碳膜上滑动来改变阻值的。这种电位器调节方便。 线绕电位器 用电阻丝在环状骨架上绕制成。它的特点是阻值范围小，功率较大。 2． 主要性能指标 额定功率：(普通常用的色环电阻，功率为 1/4 W ) 在规定的环境温度和湿度下，假定周围空气不流通，在长期连续负载而不损坏或基本不改变性能的情况下，电阻器上允许消耗的最大功率。 标称阻值： 电阻上的标注，表示该电阻的电阻值，误差等 表 2 标称阻值系列 允许误差 系列代号 标称阻值系列 5% E24 1.0 1.1 1.2 1.3 1.5 1.6 1.8 2.0 2.2 2.4 2.7 3.0 3.3 3.6 3.9 4.3 4.7 5.1 5.6 6.2 6.8 7.5 8.2 9.1 10% E12 1.0 1.2 1.5 1.8 2.2 2.7 3.3 3.9 4.7 5.6 6.8 8.2 20% E6 1.0 1.5 2.2 3.3 4.7 6.8 允许误差： 电阻器和电位器实际阻值对于标称阻值的最大允许偏差范围，它表示产品的精度，允许误差的等级如下表所示。 表3 允许误差等级 级别 0 0 5 0 1 0 2 Ⅰ Ⅱ Ⅲ 允许误差 0 .5 % 1 % 2 % 5 % 1 0 % 2 0 % 色环电阻阻值识别与误差允许范围的标识方法 四色环电阻的标识：从左边算起为第一环一共四环 五色环电阻的标识：从左边算...
