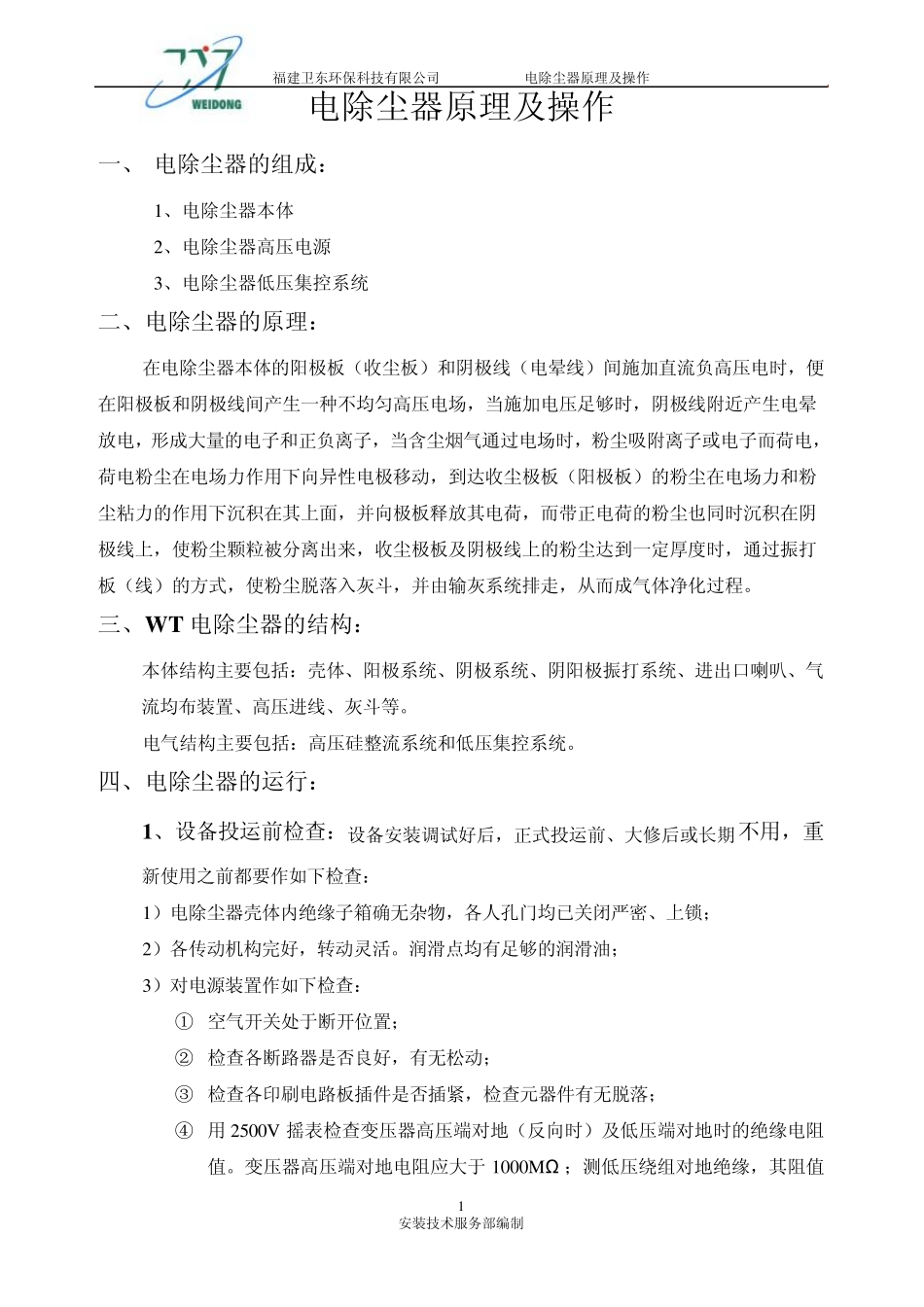

福建卫东环保科技有限公司 电除尘器原理及操作 安装技术服务部编制 1 电除尘器原理及操作 一、 电除尘器的组成： 1、电除尘器本体 2、电除尘器高压电源 3、电除尘器低压集控系统 二、电除尘器的原理： 在电除尘器本体的阳极板（收尘板）和阴极线（电晕线）间施加直流负高压电时，便在阳极板和阴极线间产生一种不均匀高压电场，当施加电压足够时，阴极线附近产生电晕放电，形成大量的电子和正负离子，当含尘烟气通过电场时，粉尘吸附离子或电子而荷电，荷电粉尘在电场力作用下向异性电极移动，到达收尘极板（阳极板）的粉尘在电场力和粉尘粘力的作用下沉积在其上面，并向极板释放其电荷，而带正电荷的粉尘也同时沉积在阴极线上，使粉尘颗粒被分离出来，收尘极板及阴极线上的粉尘达到一定厚度时，通过振打板（线）的方式，使粉尘脱落入灰斗，并由输灰系统排走，从而成气体净化过程。 三、W T 电除尘器的结构： 本体结构主要包括：壳体、阳极系统、阴极系统、阴阳极振打系统、进出口喇叭、气流均布装置、高压进线、灰斗等。 电气结构主要包括：高压硅整流系统和低压集控系统。 四、电除尘器的运行： 1、设备投运前检查：设备安装调试好后，正式投运前、大修后或长期不用，重新使用之前都要作如下检查： 1）电除尘器壳体内绝缘子箱确无杂物，各人孔门均已关闭严密、上锁； 2）各传动机构完好，转动灵活。润滑点均有足够的润滑油； 3）对电源装置作如下检查： ① 空气开关处于断开位置； ② 检查各断路器是否良好，有无松动； ③ 检查各印刷电路板插件是否插紧，检查元器件有无脱落； ④ 用 2500V摇表检查变压器高压端对地（反向时）及低压端对地时的绝缘电阻值。变压器高压端对地电阻应大于 1000MΩ ；测低压绕组对地绝缘，其阻值福建卫东环保科技有限公司 电除尘器原理及操作 安装技术服务部编制 2 应大于 400M Ω ； ⑤ 检查高压硅整流变压器有无漏油现象。 4）检查所有要投入的控制开关板、报警、指示、信号系统是否正常，保护装置功能完好。 5）确认工作人员已全部从电除尘本体内撤离。 6）检查烟气易燃、易爆物质浓度、烟气温度是否符合设计要求。 2 、设备投运前试运行： 1）振打装置的试运行： ① 启动振打装置，使之连续运行 1 小时，检查装置运行是否正常，锤头敲击在振打杆的中心位置，螺栓无松动； ② 按振打周期作一周期振打试验，检查振打程序是否达到设计要求。 2）保温箱加热系...
