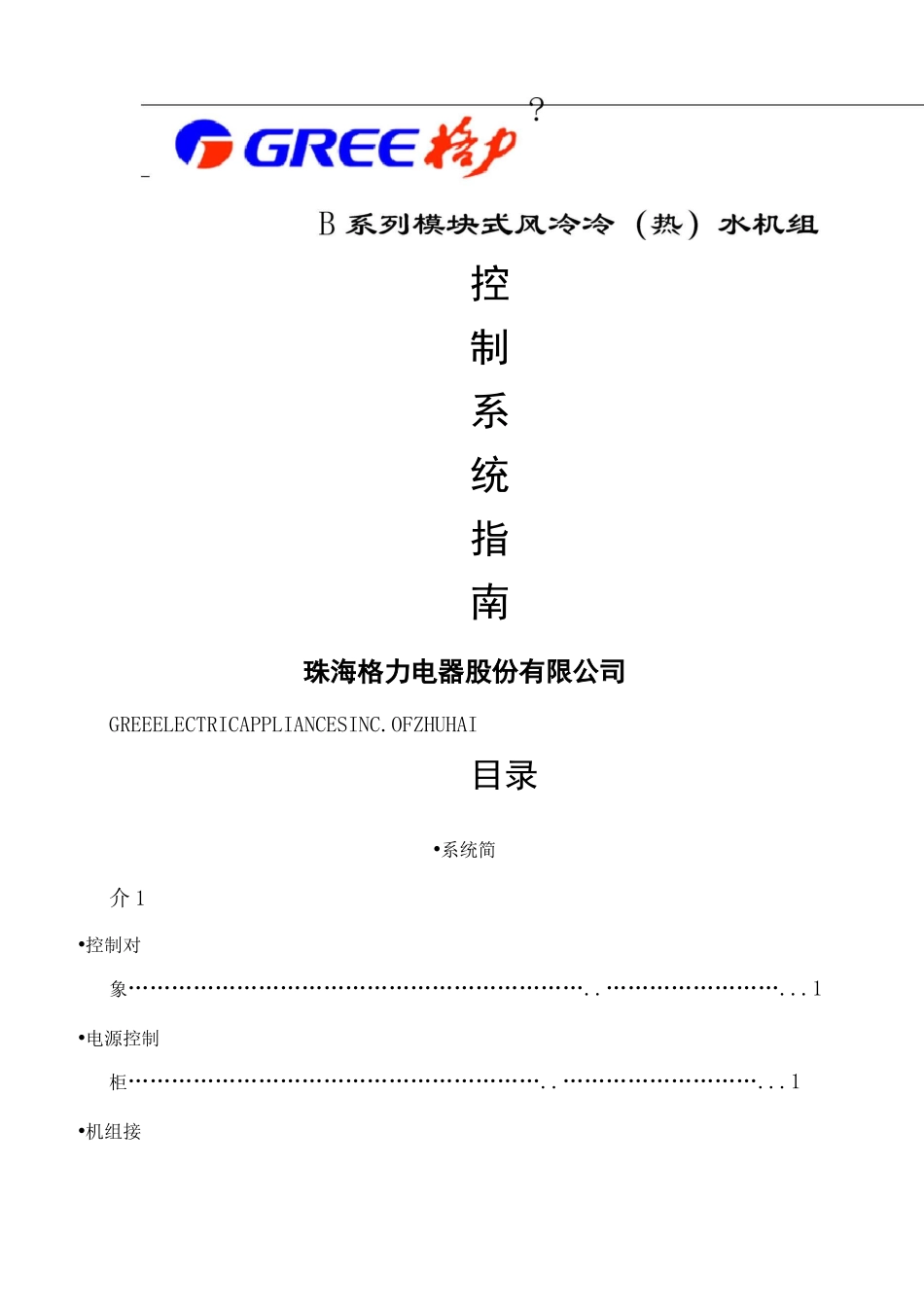

控制系统指南珠海格力电器股份有限公司GREEELECTRICAPPLIANCESINC.OFZHUHAI目录•系统简介 1•控制对象………………………………………………………..……………………...1•电源控制柜…………………………………………………..………………………...1•机组接....4..•机组调试及试运行…•机组开、关机•显示板概述•显示板控制面板…34567891011•显示板操作说明….•….61-机组的开/关..62.默认主页菜单 63-主控制菜单•…..63.1 用户设•附图二机组电控柜接线原理图..14•附图三机组电源控制柜元器件布局示意图……………………………………………..153-2 模块查4看………………………………………………………………………………...853-3 参数设6定….1073-4 版本信8息……………………………………………………………………………..119菜单结构（不带远程接口）…1110菜单结构（带远程接口）12•显示板拨码开关的设置（带远程接口）.1211•附图一主模块与子模块之间的联网方法和接线示意•系统简介模块式风冷冷（热）水机组的控制系统，是由一个主模块控制器和最多七个子模块控制器通过联网组成，机组在主模块控制器的统一控制下，实现智能化控制与管理，具有以下几个特点：1. 高可靠性的硬件资源，保证控制系统长期可靠地正常运行；2. 模块化组态形式，适应不同用户多种形式使用；3. 智能化控制软件，实现机组最优节能运行；4. 齐全、快速的故障自诊断功能，保护机组安全运转；5. 简便、实用的全中文操作界面，方便用户日常使用与维护；6. 功能强大，能控制水泵、辅助电加热，冬天时具备自动防冷水冻结功能。7. 显示板可进行远程控制。•控制对象模块式控制系统的控制对象是一至八台冷（热）水机组模块。每个模块控制器控制对象包括：二台压缩机、二个四通阀（热泵）、二台冷凝风机；主模块控制器还可控制一台水泵和两个辅助电加热器。注：控制水泵和辅助电加热器的交流接触器用户自备，控制器只提供水泵和辅助电加热器的控制信号输出（〜220V）。•电源控制柜给机组、水泵及辅助电加热器供电必须通过电源控制柜。通过它，用户可以很方便地实现对机组、水泵和辅助电加热器的开关操作，从而可以安全地对其进行检查和维修。同时，由于电源控制柜采用空气开关，它对系统中可能出现的电流过大或短路现象自动实行切断保护，对机组、水泵及辅助电加热器具有保护功能。本中文电脑控制系统具有对水泵及辅助电加热器进行智能控制的功...
