直插和贴片电阻电容封装图解

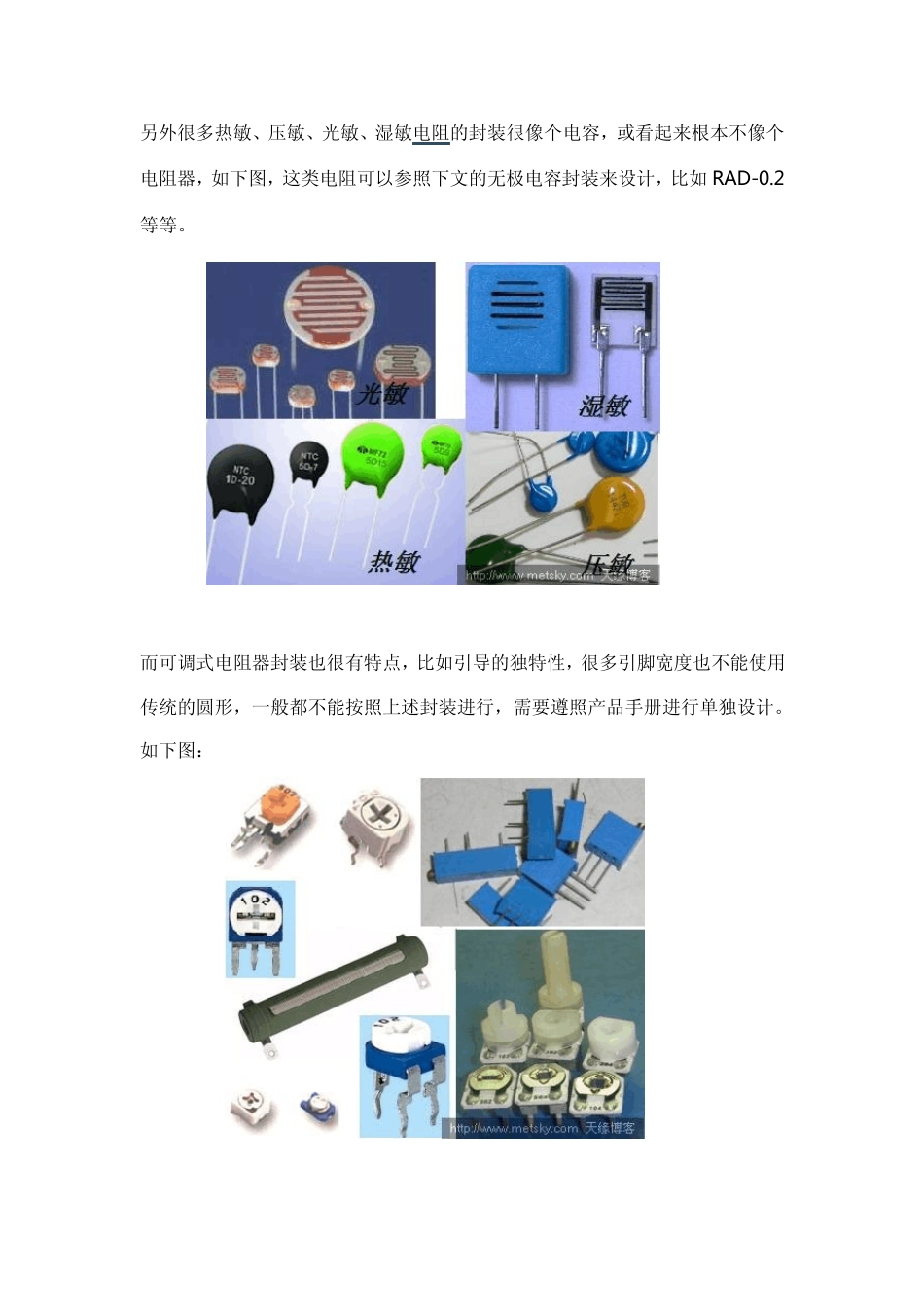

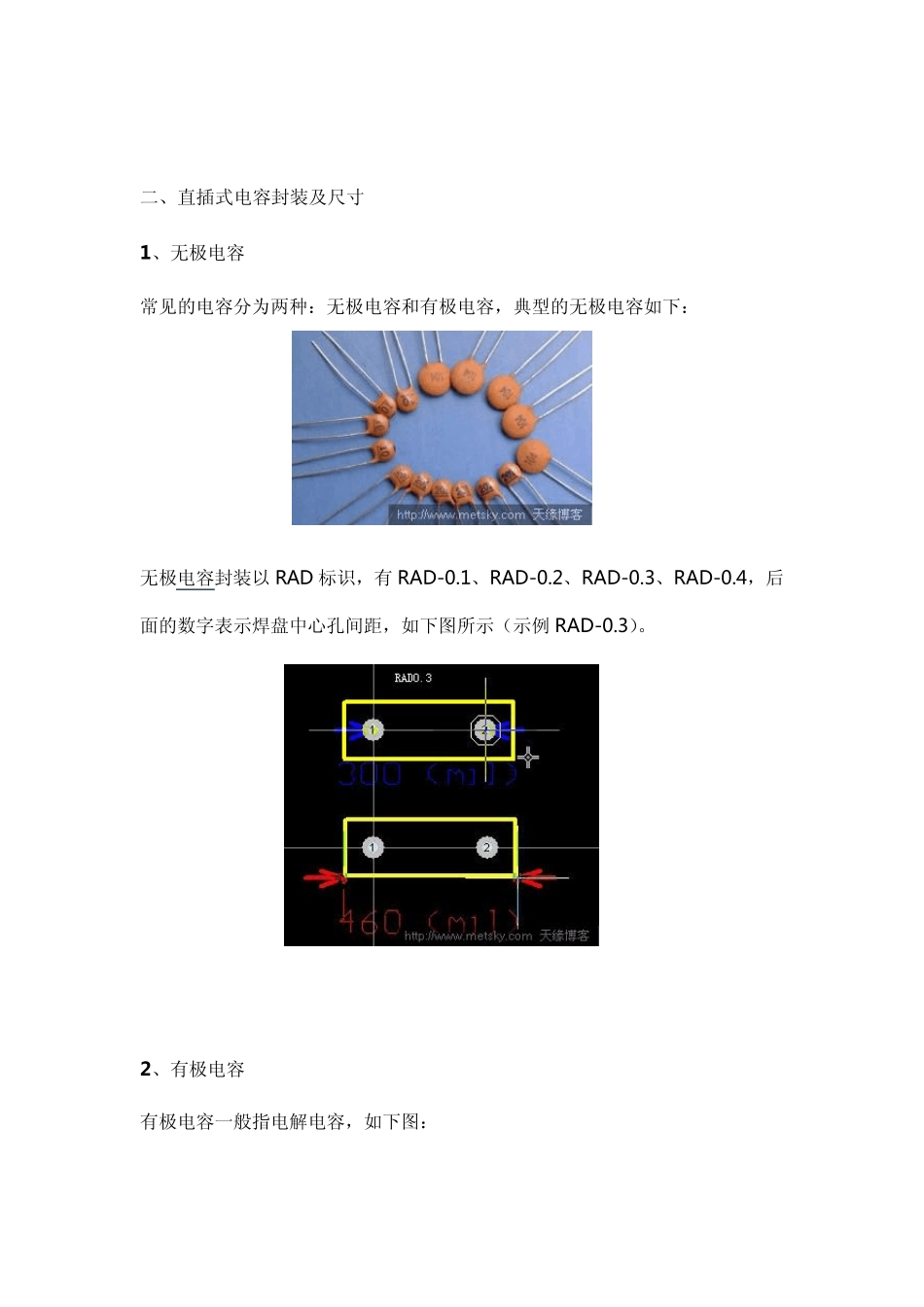

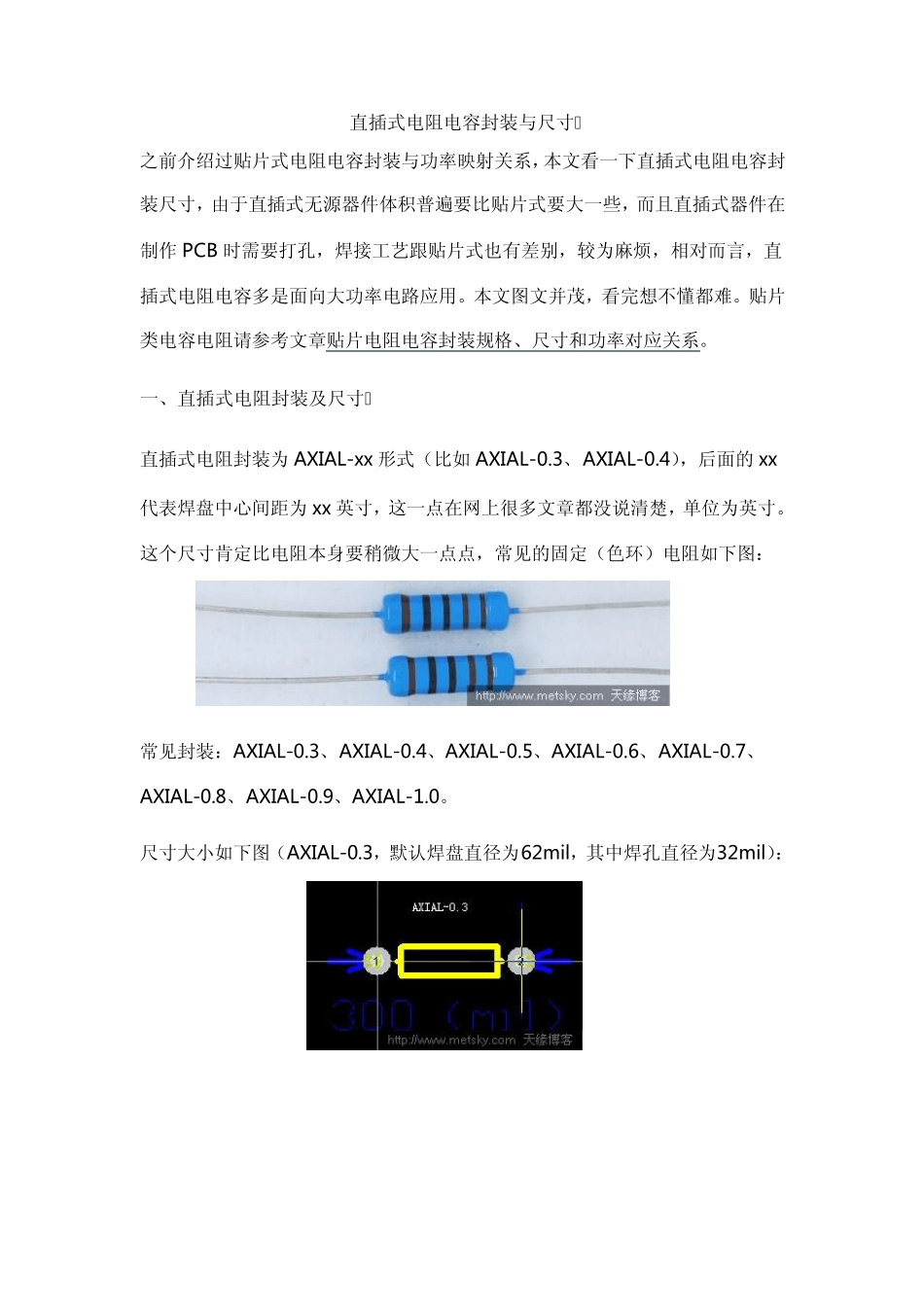

直插式电阻电容封装与尺寸 之前介绍过贴片式电阻电容封装与功率映射关系，本文看一下直插式电阻电容封装尺寸，由于直插式无源器件体积普遍要比贴片式要大一些，而且直插式器件在制作PCB 时需要打孔，焊接工艺跟贴片式也有差别，较为麻烦，相对而言，直插式电阻电容多是面向大功率电路应用。本文图文并茂，看完想不懂都难。贴片类电容电阻请参考文章贴片电阻电容封装规格、尺寸和功率对应关系。 一、直插式电阻封装及尺寸 直插式电阻封装为AXIAL-xx形式（比如 AXIAL-0.3、AXIAL-0.4），后面的 xx代表焊盘中心间距为xx英寸，这一点在网上很多文章都没说清楚，单位为英寸。这个尺寸肯定比电阻本身要稍微大一点点，常见的固定（色环）电阻如下图： 常见封装：AXIAL-0.3、AXIAL-0.4、AXIAL-0.5、AXIAL-0.6、AXIAL-0.7、AXIAL-0.8、AXIAL-0.9、AXIAL-1.0。 尺寸大小如下图（AXIAL-0.3，默认焊盘直径为62mil，其中焊孔直径为32mil）： 另外很多热敏、压敏、光敏、湿敏电阻的封装很像个电容，或看起来根本不像个电阻器，如下图，这类电阻可以参照下文的无极电容封装来设计，比如 RAD-0.2等等。 而可调式电阻器封装也很有特点，比如引导的独特性，很多引脚宽度也不能使用传统的圆形，一般都不能按照上述封装进行，需要遵照产品手册进行单独设计。如下图： 二、直插式电容封装及尺寸 1、无极电容 常见的电容分为两种：无极电容和有极电容，典型的无极电容如下： 无极电容封装以 RAD 标识，有 RAD-0.1、RAD-0.2、RAD-0.3、RAD-0.4，后面的数字表示焊盘中心孔间距，如下图所示（示例 RAD-0.3）。 2、有极电容 有极电容一般指电解电容，如下图： 下图是电解电容和固态电容图，这类电容都是标准的封装，但是高度不一定标准，包括很多定制的电容，需根据产品设计特点进行选择。图中灰白色的那种就是，很 多主板上经常吹嘘的所谓的固态电容，固态电容稳定性要稍好一点。 看下面的法拉电容也比较有意思。 电解电直插式电阻电容封装与尺寸图解 2010年06月23 | 分类: 硬件应用 | 1 条评论 | 标签: Wiki 之前介绍过贴片式电阻电容封装与功率映射关系，本文看一下直插式电阻电容封装尺寸，由于直插式无源器件体积普遍要比贴片式要大一些，而且直插式器件在制作PCB 时需要打孔，焊接工艺跟贴片式也有差别，较为麻烦，相对而言，直插式电阻电容多是面向大功率电路应用。本文图文并茂，看完想不懂都难。贴片类电容电阻请参考文章贴片...
