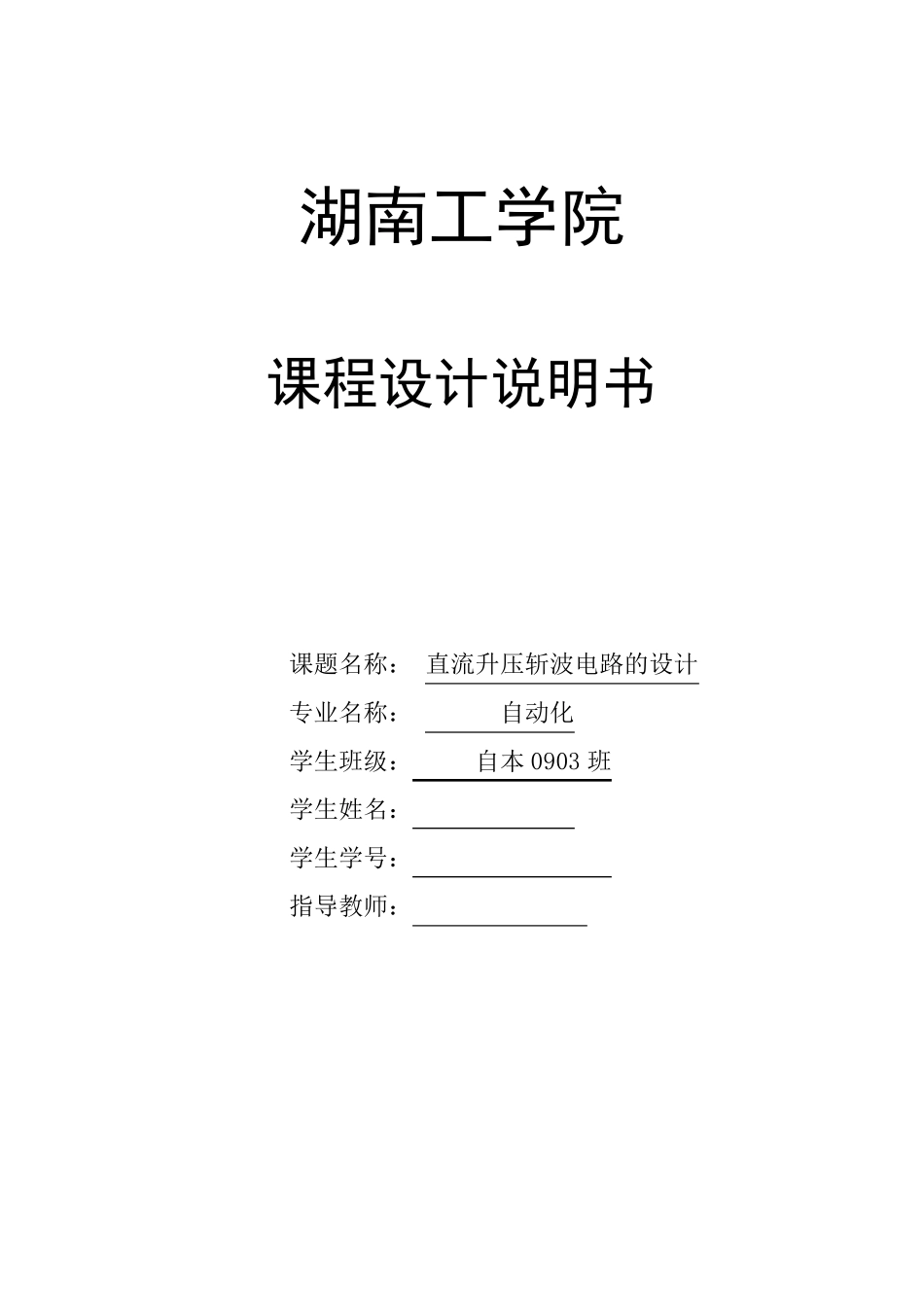

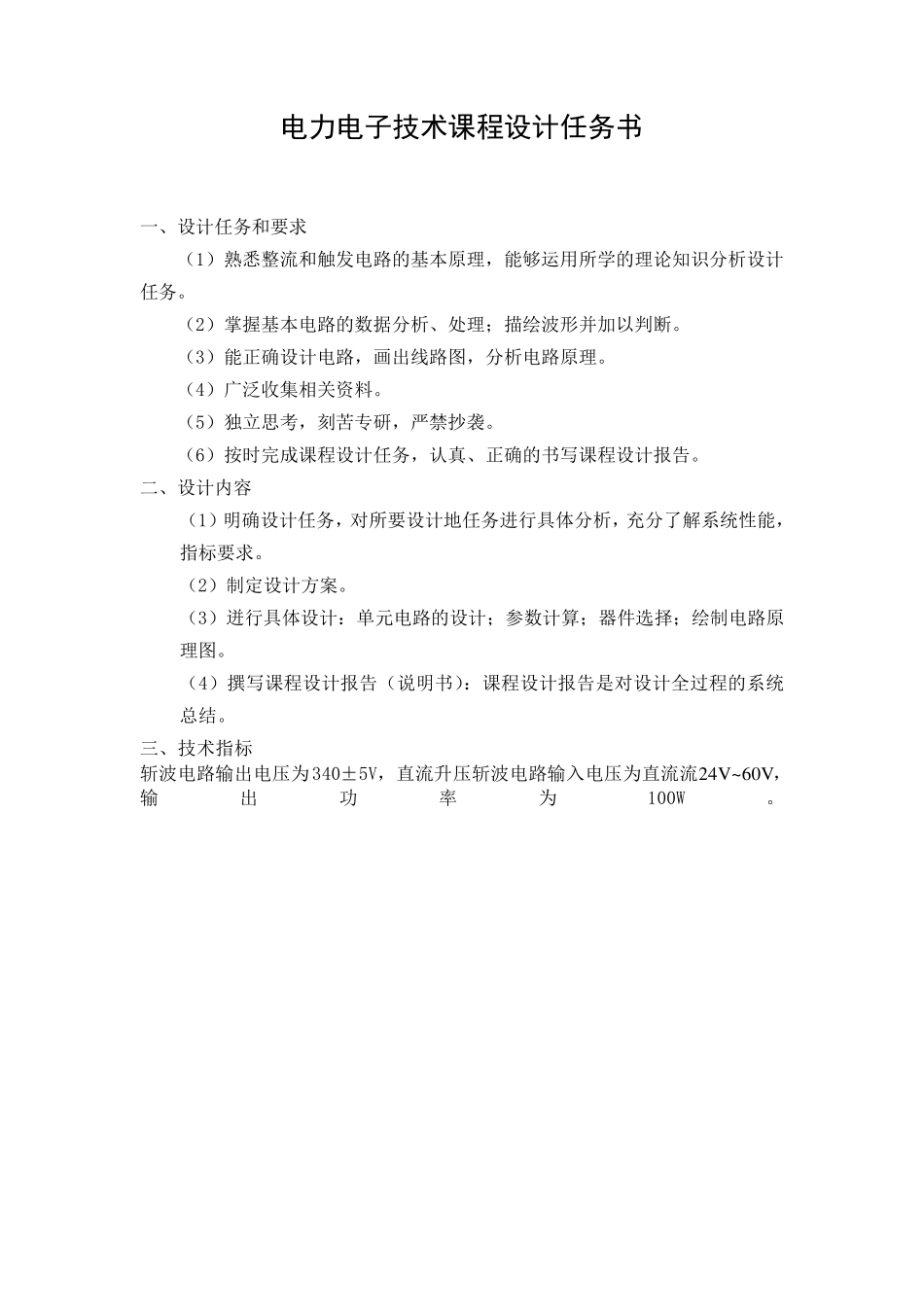

湖南工学院 课程设计说明书 课题名称： 直流升压斩波电路的设计 专业名称： 自动化 学生班级： 自本 0903 班 学生姓名： ** 学生学号： *********** 指导教师： *** 电力电子技术课程设计任务书 一 、 设 计 任 务 和 要 求 （ 1） 熟 悉 整 流 和 触 发 电 路 的 基 本 原 理 ， 能 够 运 用 所 学 的 理 论 知 识 分 析 设 计任 务 。 （ 2） 掌 握 基 本 电 路 的 数 据 分 析 、 处 理 ； 描 绘 波 形 并 加 以 判 断 。 （ 3） 能 正 确 设 计 电 路 ， 画 出 线 路 图 ， 分 析 电 路 原 理 。 （ 4） 广 泛 收 集 相 关 资 料 。 （ 5） 独 立 思 考 ， 刻 苦 专 研 ， 严 禁 抄 袭 。 （ 6） 按 时 完 成 课 程 设 计 任 务 ， 认 真 、 正 确 的 书 写 课 程 设 计 报 告 。 二 、 设 计 内 容 （ 1） 明 确 设 计 任 务 ， 对 所 要 设 计 地 任 务 进 行 具 体 分 析 ， 充 分 了 解 系 统 性 能 ，指 标 要 求 。 （ 2） 制 定 设 计 方 案 。 （ 3） 迸 行 具 体 设 计 ： 单 元 电 路 的 设 计 ； 参 数 计 算 ； 器 件 选 择 ； 绘 制 电 路 原理 图 。 （ 4） 撰 写 课 程 设 计 报 告 （ 说 明 书 ）： 课 程 设 计 报 告 是 对 设 计 全 过 程 的 系 统总 结。 三、 技术指 标 斩波 电 路 输出 电 压为340±5V， 直流 升压斩波 电 路 输入电 压为直流 流 24V~60V，输出功率为100W。 目录 绪论 ........................................................... - 1 - 第1 章 直流升压斩波电路的设计思想 .............................. - 3 - 1.1 直流升压斩波电路原理..................................... - 3 - 1.2 参数计算................................................. - 4 - 第2 章 直流升压斩波电路驱动电路设计 ............................ - 5 - 第3 章 直流升压斩波电路保护电路设计 ............................ - 6 - 3.1 过电流保护电路........................................... - 6 - 3.2 过电压保护电路............................
