石材CAD学习教材

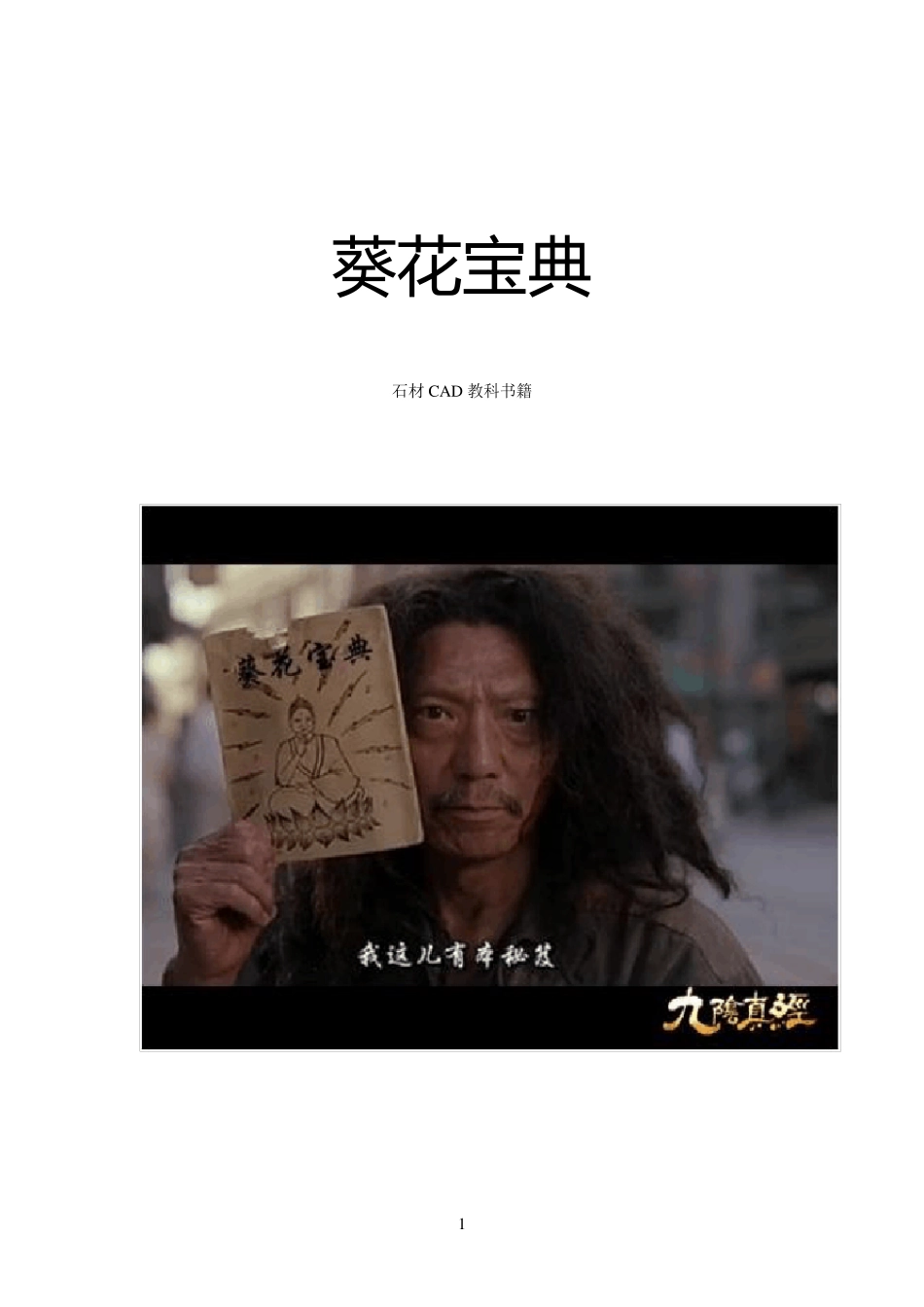

石材CAD学习教材_第1页
1/23
石材CAD学习教材_第2页
2/23
石材CAD学习教材_第3页
3/23
1 葵 花 宝 典 石材CAD 教科书籍 2 1、绘制 线 L 圆 C 插入块 I 多线 ML 圆弧 A 创建块 B 多段线 PL 椭圆 EL 属性定义 ATT 多边形 POL 点 PO 填充 H 矩型 REC 圆环 DO 文字输入 T 2、修改 复制 CO 倒角 CHA 删除 E 镜像 MI 圆角 F 文字样式 ST 偏移 O 分解 X 编辑多段线 PE 阵列 AR 样式刷 MA 编辑多线 MLEDIF 移动 M 返回 CTRL+Z 列表显示 LI 旋转 RO 实时平移 P 查询面积 AA 缩放 SC 实时缩放 Z 等分 DIV 拉伸 S 特性 CTRL+1 编辑文本 ED 修剪 TR 打断 BR 边界创建 BO 延伸 EX 连接多段线 PE 遮盖面 PIW 刷新 RE 快速选择 QSELECT 标号 SN 3、标注 直线标注 DLI 对齐标注 DAL 半径标注 DRA 直径标注 DDI 角度标注 DAN 中心标注 DCE 点标注 DOR 连续标注 DCO 快速标注 QDIM 标注样式 D 4、其他 帮助 F1 正交 F8 文本窗口 F2 捕捉 F9 对象捕捉 F3 极轴 F10 坐标 F6 对象捕捉 F11 栅格 F7 新建 CTRL+N 保存 CTRL+S 打印 CTRL+P 打开 CTRL+O 另存为 CTRL+SA 返回 CTRL+Z 关闭 CTRL+C 打印预览 CTRL+V 复制 CTRL+X 全选 CTRL+A 剪切 CTRL+C 黏贴 CTRL+V 点选:点击选择对象。 左框选:从左向右拉出框选,将选择的物体全部放了框中。 3 右框选:从右向左拉出框选,将选择的物体一部分放入框中。 1 .图幅及规格 (1 )由于图构的需求或装订的方便,充许各种图幅长边加长。 (2 )标题栏的款式和大小尺寸,依不同设计单位暂时没有统一规定。但一般都放在图样的下边、右边、右下角。 线形的画法及应用 25510210×297297×420420×594594×841841×1189acb×1A4A3A2A1A0尺寸代号幅面代号A4幅面A0-A3立式幅面A0-A3横式幅面标题栏标题栏装订边装订边会签栏会签栏图框线图框线幅画线幅画线标题栏装订边幅画线图框线会签栏cabcjcbccjcabccjca实线虚线点画线双点画线波浪线打断线粗中细粗中细粗中细粗中细名称线 型线宽一般用途b2/3b1/3bb2/3b1/3bb2/3b1/3bb2/3b1/3b1/3b1/3b主要于可见轮廓线、外轮廓线可见轮廓线次要于可见轮廓线、图例线见有关专业制图标准不可见轮廓线断开、省略界线假想轮廓线,成型前原始轮廓线中心线、对称线等不可见轮廓线、图例线等见有关专业制图标准见有关专业制图标准见有关专业制图标准见有关专业制图标准断开、省略界线 4 设计单位名...
