确定淬火工艺规范的原则35

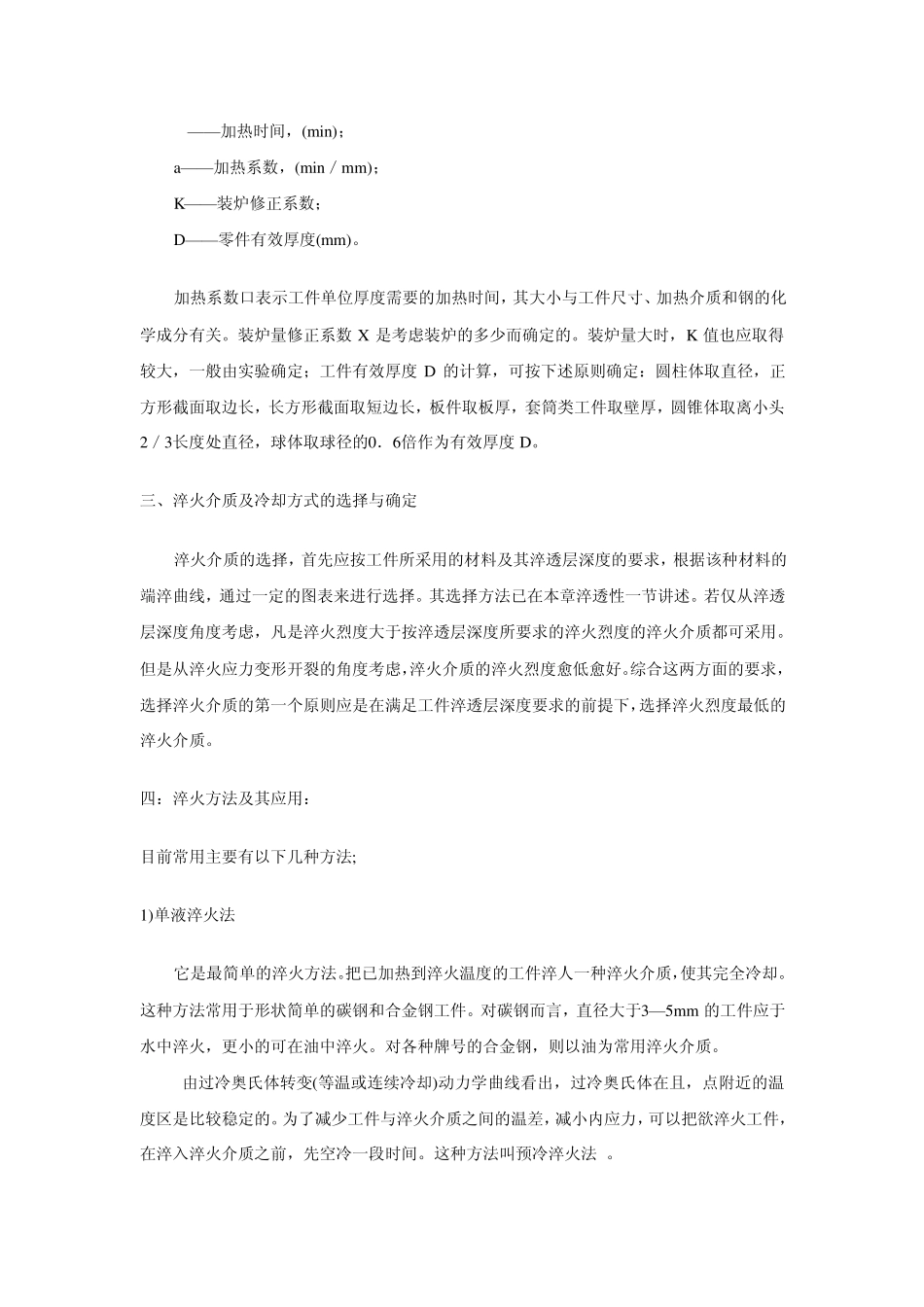

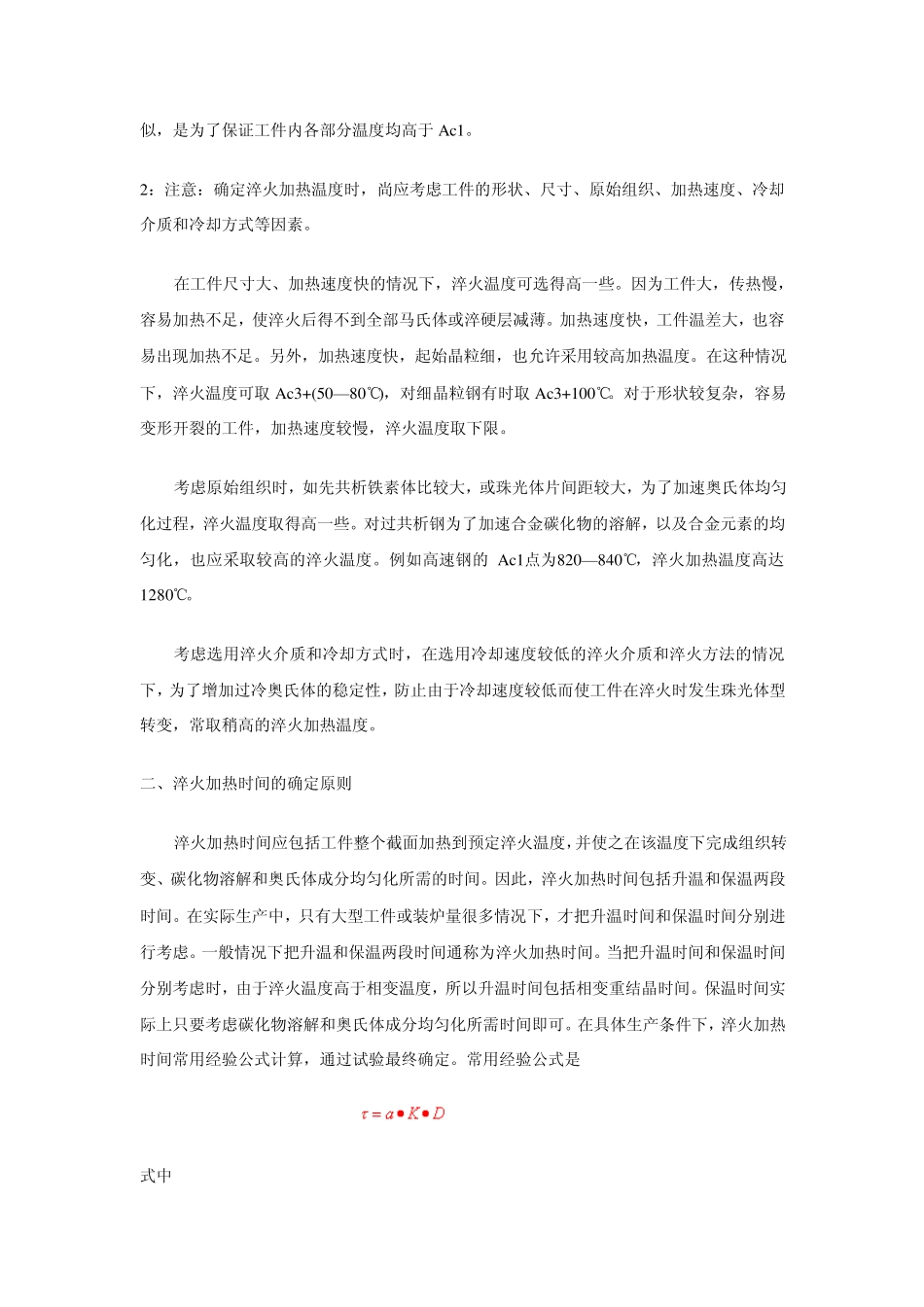

3.5 确定淬火工艺规范的原则 淬火工艺方法及其应用 淬火工艺规范包括1)淬火加热方式、2)加热温度、3)保温时间、4)冷却介质及冷却方式等。确定工件淬火规范的依据是工件图纸及技术要求，所用材料牌号，相变点及过冷奥氏体等温或连续冷却转变曲线，端淬曲线，加工工艺路线及淬火前的原始组织等。只有充分掌握这些原始材料，才能正确地确定淬火工艺规范。 一、淬火加热方式及加热温度的确定原则 淬火一般是最终热处理工序。因此，应采用保护气氛加热或盐炉加热。只有一些毛坯或棒料的调质处理(淬火、高温回火)可以在普通空气介质中加热。因为调质处理后尚须机械切削加工，可以除去表面氧化、脱碳等加热缺陷。但是随着少、无切削加工的发展、调质处理后仅是一些切削加工量很小的精加工，因而也要求无氧化，脱碳加热。 淬火加热一般是热炉装料。但对工件尺寸较大，几何形状复杂的高合金钢制工件，应该根据生产批量的大小，采用预热炉(周期作业)预热，或分区(连续炉)加热等方式进行加热。 1：淬火加热温度： 淬火加热温度，主要根据钢的相变点来确定。对亚共析钢，一般选用淬火加热温度为Ac3+（30—50℃)，过共析钢则为 Ac1+(30—50℃)。之所以这样确定，因为对亚共析钢来说，若加热温度低于 Ac3，则加热状态为奥氏体与铁素体二相组成，淬火冷却后铁素体保存下来，使得零件淬火后硬度不均匀，强度和硬度降低。比 Ac3点高30—50℃的目的是为了使工件心部在规定加热时间内保证达到 Ac3点以上的温度，铁素体能完全溶解于奥氏体中，奥氏体成分比较均匀，而奥氏体晶粒又不致于粗大。对过共析钢来说，淬火加热温度在 Ac1～Ac3之间时，加热状态为细小奥氏体晶粒和未溶解碳化物，淬火后得到隐晶马氏体和均匀分布的球状碳物。这种组织不仅有高的强度和硬度、高的耐磨性，而且也有较好的韧性。如果淬火加热温度过高，碳化物溶解，奥氏体晶粒长大，淬火后得到片状马氏体(孪晶马氐体)，其显微裂纹增加，脆性增大，淬火开裂倾向也增大。由于碳化物的溶解，奥氏体中含碳量增加，淬火后残余奥氏体量增多，钢的硬度和耐磨性降低。高于 Ac1点30—50℃的目的和亚共析钢类似，是为了保证工件内各部分温度均高于Ac1。 2：注意：确定淬火加热温度时，尚应考虑工件的形状、尺寸、原始组织、加热速度、冷却介质和冷却方式等因素。 在工件尺寸大、加热速度快的情况下，淬火温度可选得高一些。因为工件大，传热慢，容易加热不足，使淬火后得不到全部马氏体或淬硬层...
