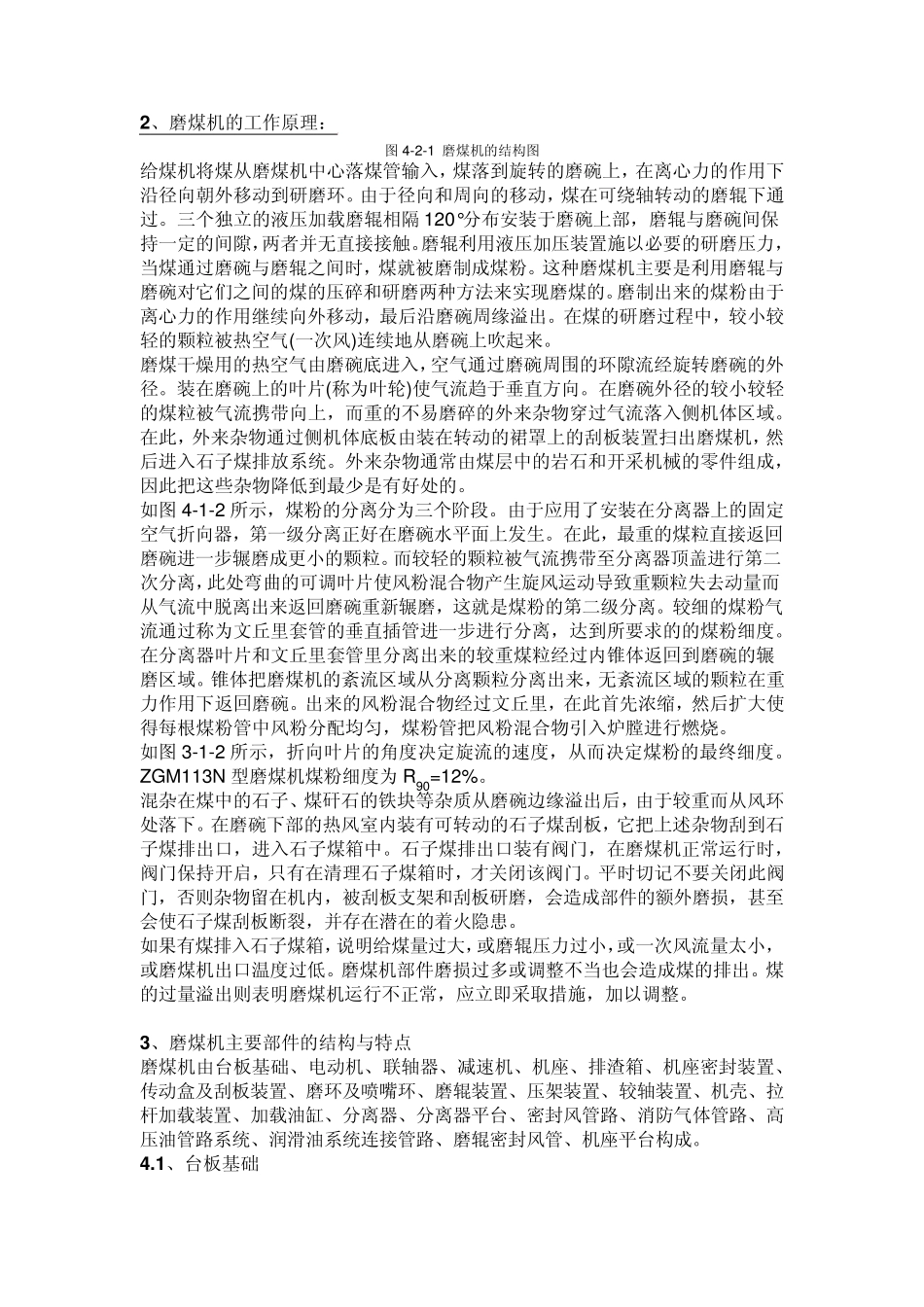

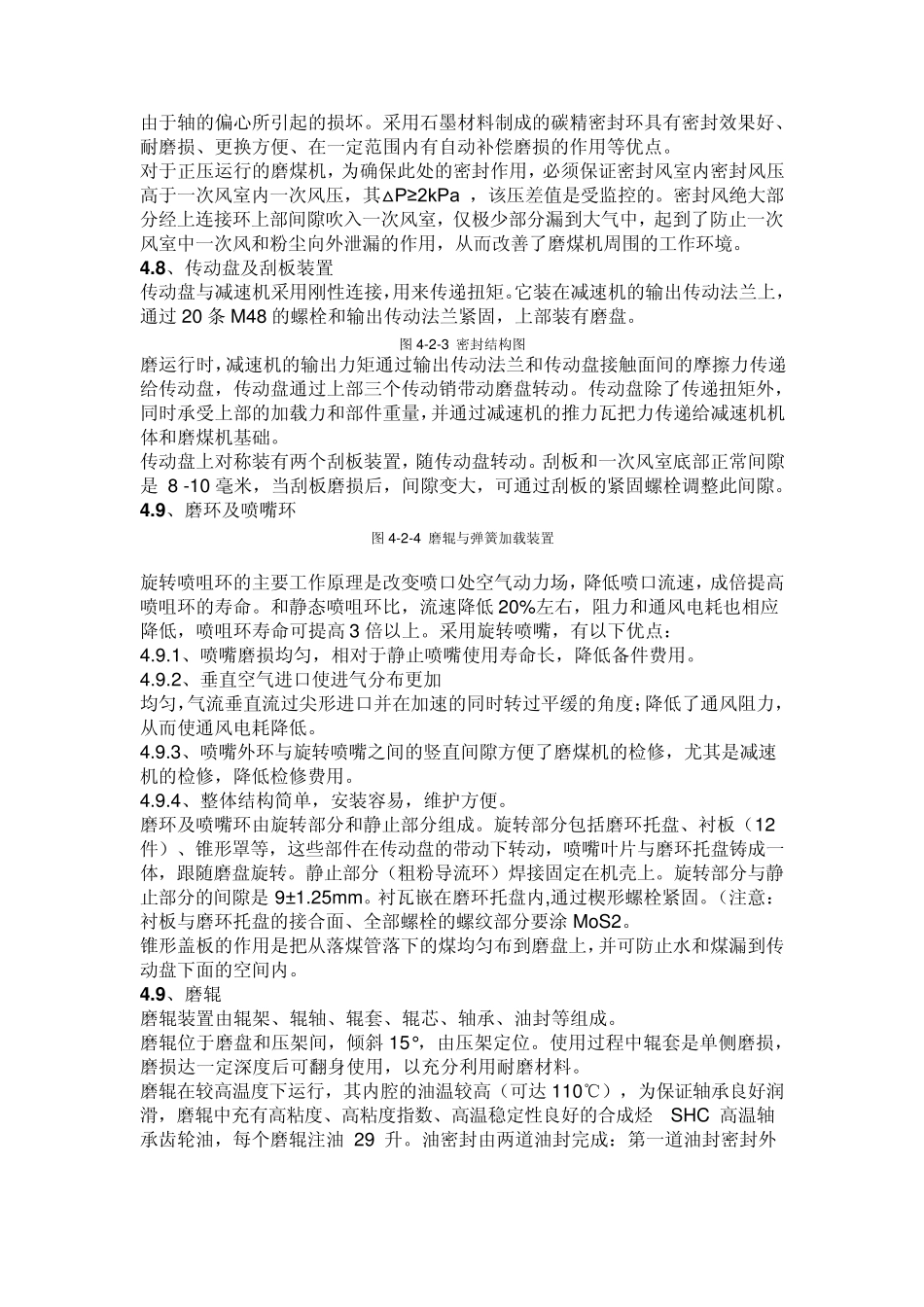

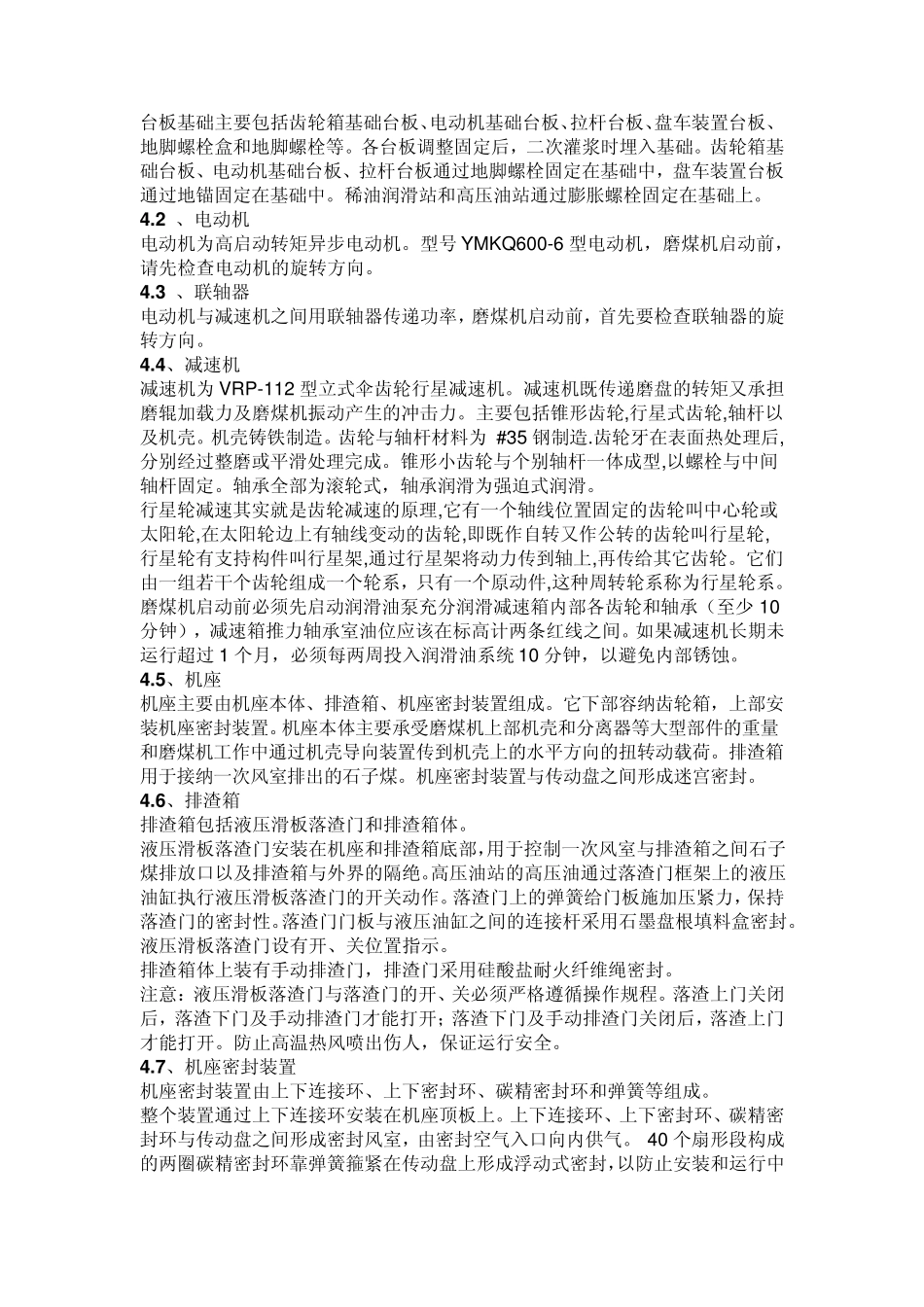

2 、磨煤机的工作原理： 图 4-2-1 磨煤机的结构图 给煤机将煤从磨煤机中心落煤管输入，煤落到旋转的磨碗上，在离心力的作用下沿径向朝外移动到研磨环。由于径向和周向的移动，煤在可绕轴转动的磨辊下通过。三个独立的液压加载磨辊相隔 120°分布安装于磨碗上部，磨辊与磨碗间保持一定的间隙，两者并无直接接触。磨辊利用液压加压装置施以必要的研磨压力，当煤通过磨碗与磨辊之间时，煤就被磨制成煤粉。这种磨煤机主要是利用磨辊与磨碗对它们之间的煤的压碎和研磨两种方法来实现磨煤的。磨制出来的煤粉由于离心力的作用继续向外移动，最后沿磨碗周缘溢出。在煤的研磨过程中，较小较轻的颗粒被热空气(一次风)连续地从磨碗上吹起来。 磨煤干燥用的热空气由磨碗底进入，空气通过磨碗周围的环隙流经旋转磨碗的外径。装在磨碗上的叶片(称为叶轮)使气流趋于垂直方向。在磨碗外径的较小较轻的煤粒被气流携带向上，而重的不易磨碎的外来杂物穿过气流落入侧机体区域。在此，外来杂物通过侧机体底板由装在转动的裙罩上的刮板装置扫出磨煤机，然后进入石子煤排放系统。外来杂物通常由煤层中的岩石和开采机械的零件组成，因此把这些杂物降低到最少是有好处的。 如图 4-1-2 所示，煤粉的分离分为三个阶段。由于应用了安装在分离器上的固定空气折向器，第一级分离正好在磨碗水平面上发生。在此，最重的煤粒直接返回磨碗进一步辗磨成更小的颗粒。而较轻的颗粒被气流携带至分离器顶盖进行第二次分离，此处弯曲的可调叶片使风粉混合物产生旋风运动导致重颗粒失去动量而从气流中脱离出来返回磨碗重新辗磨，这就是煤粉的第二级分离。较细的煤粉气流通过称为文丘里套管的垂直插管进一步进行分离，达到所要求的的煤粉细度。在分离器叶片和文丘里套管里分离出来的较重煤粒经过内锥体返回到磨碗的辗磨区域。锥体把磨煤机的紊流区域从分离颗粒分离出来，无紊流区域的颗粒在重力作用下返回磨碗。出来的风粉混合物经过文丘里，在此首先浓缩，然后扩大使得每根煤粉管中风粉分配均匀，煤粉管把风粉混合物引入炉膛进行燃烧。 如图 3-1-2 所示，折向叶片的角度决定旋流的速度，从而决定煤粉的最终细度。ZGM113N 型磨煤机煤粉细度为 R90=12%。 混杂在煤中的石子、煤矸石的铁块等杂质从磨碗边缘溢出后，由于较重而从风环处落下。在磨碗下部的热风室内装有可转动的石子煤刮板，它把上述杂物刮到石子煤排出口，进入石子煤箱中。石子煤排出口装有阀门，在磨煤机正常运行...
