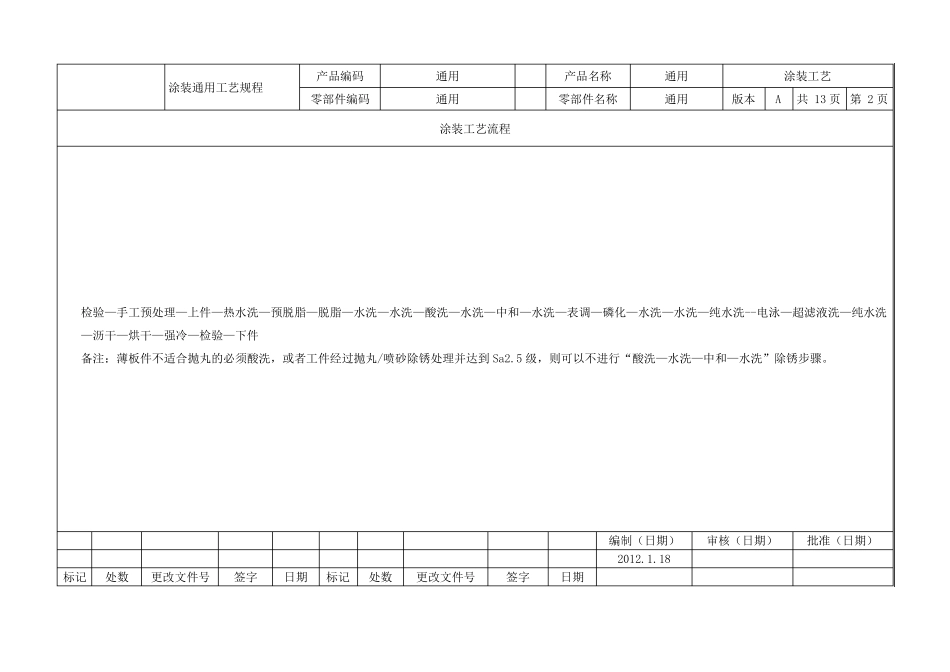

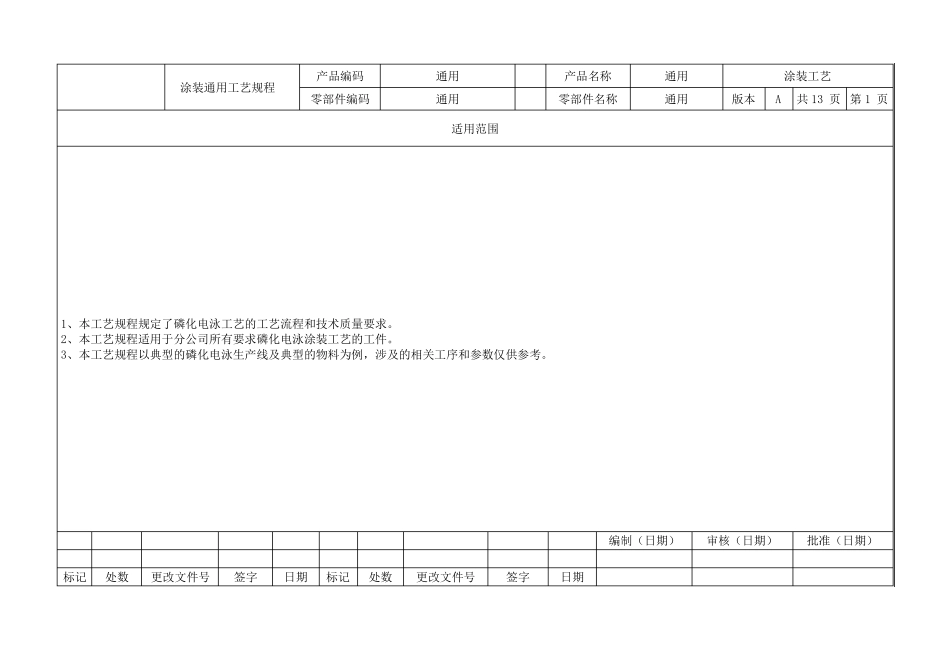

涂装通用工艺规程 产品编码 通用 产品名称 通用 涂装工艺 零部件编码 通用 零部件名称 通用 版本 A 共13 页 第1 页 适用范围 1、本工艺规程规定了磷化电泳工艺的工艺流程和技术质量要求。 2、本工艺规程适用于分公司所有要求磷化电泳涂装工艺的工件。 3、本工艺规程以典型的磷化电泳生产线及典型的物料为例，涉及的相关工序和参数仅供参考。 编制（日期） 审核（日期） 批准（日期） 标记 处数 更改文件号 签字 日期 标记 处数 更改文件号 签字 日期 涂装通用工艺规程 产品编码 通用 产品名称 通用 涂装工艺 零部件编码 通用 零部件名称 通用 版本 A 共 13 页 第 2 页 涂装工艺流程 检验—手工预处理—上件—热水洗—预脱脂—脱脂—水洗—水洗—酸洗—水洗—中和—水洗—表调—磷化—水洗—水洗—纯水洗--电泳—超滤液洗—纯水洗—沥干—烘干—强冷—检验—下件 备注：薄板件不适合抛丸的必须酸洗，或者工件经过抛丸/喷砂除锈处理并达到 Sa2.5 级，则可以不进行“酸洗—水洗—中和—水洗”除锈步骤。 编制（日期） 审核（日期） 批准（日期） 2012.1.18 标记 处数 更改文件号 签字 日期 标记 处数 更改文件号 签字 日期 涂装通用工艺规程 产品编码 通用 产品名称 通用 涂装工艺 零部件编码 通用 零部件名称 通用 版本 A 共13 页 第3 页 序号 工序名 工 序 内 容 图解 工装或设备 材料 人数 工时 名称 定额 01 上线 1、检验 目测工件表面，要求工件无变形、无毛刺、无铁屑、无焊渣飞溅、无记号笔痕、无明显油污、无明显锈蚀、无其他杂物。对需要开工艺孔的工件，要检查工艺孔是否已经开好 2、手工预处理 视工件表面状态而定：a、工件表面明显的油污，应用200#溶剂汽油或其他除油溶剂清洗，除油污用布应经常用清洗剂清冼，以防二次污染。b、工件表面明显的锈蚀，应用80#砂纸打磨去除。 3、上件 根据工件形状，选用合适夹具和工装固定工件，要求工件无积液、无气室、导电良好. 专用工装和夹具，打磨工具 200# 溶 剂 汽油 或其 他 除油溶剂 80#砂纸 编制（日期） 审核（日期） 批准（日期） 标记 处数 更改文件号 签字 日期 标记 处数 更改文件号 签字 日期 涂装通用工艺规程 产品编码 通用 产品名称 通用 涂装工艺 零部件编码 通用 零部件名称 通用 版本 A 共 13 页 第 4 页 序号 工序名 工...
