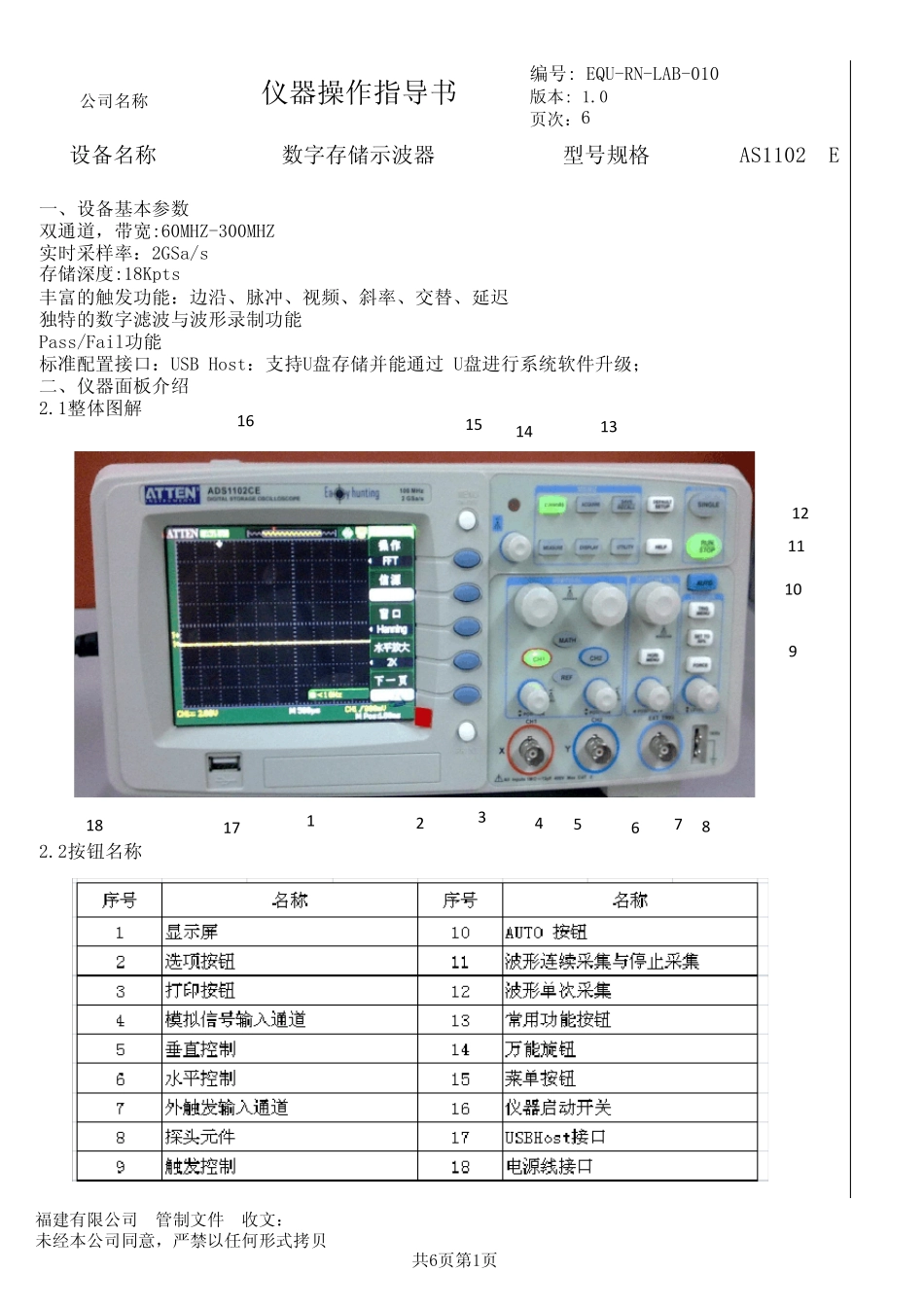

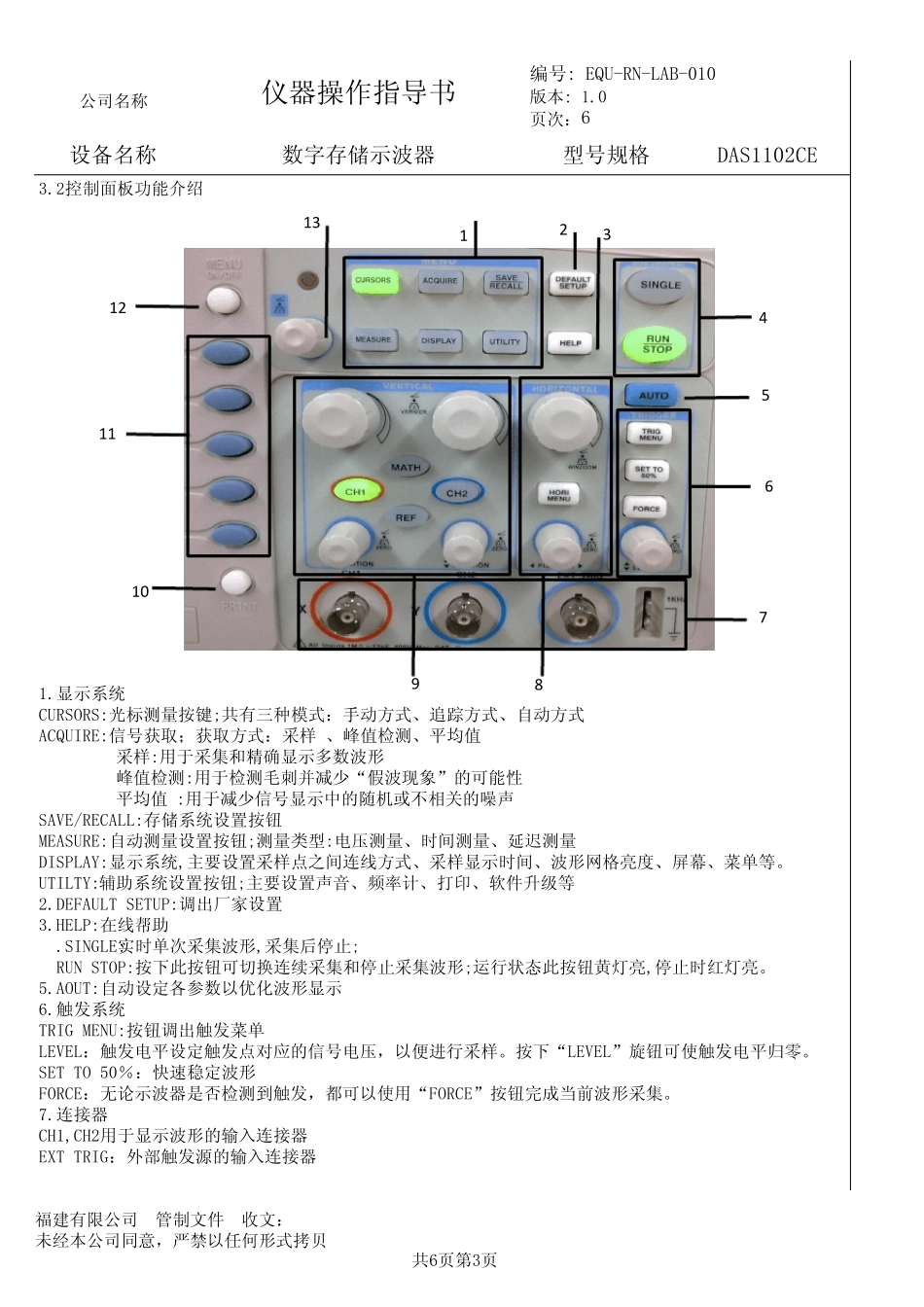

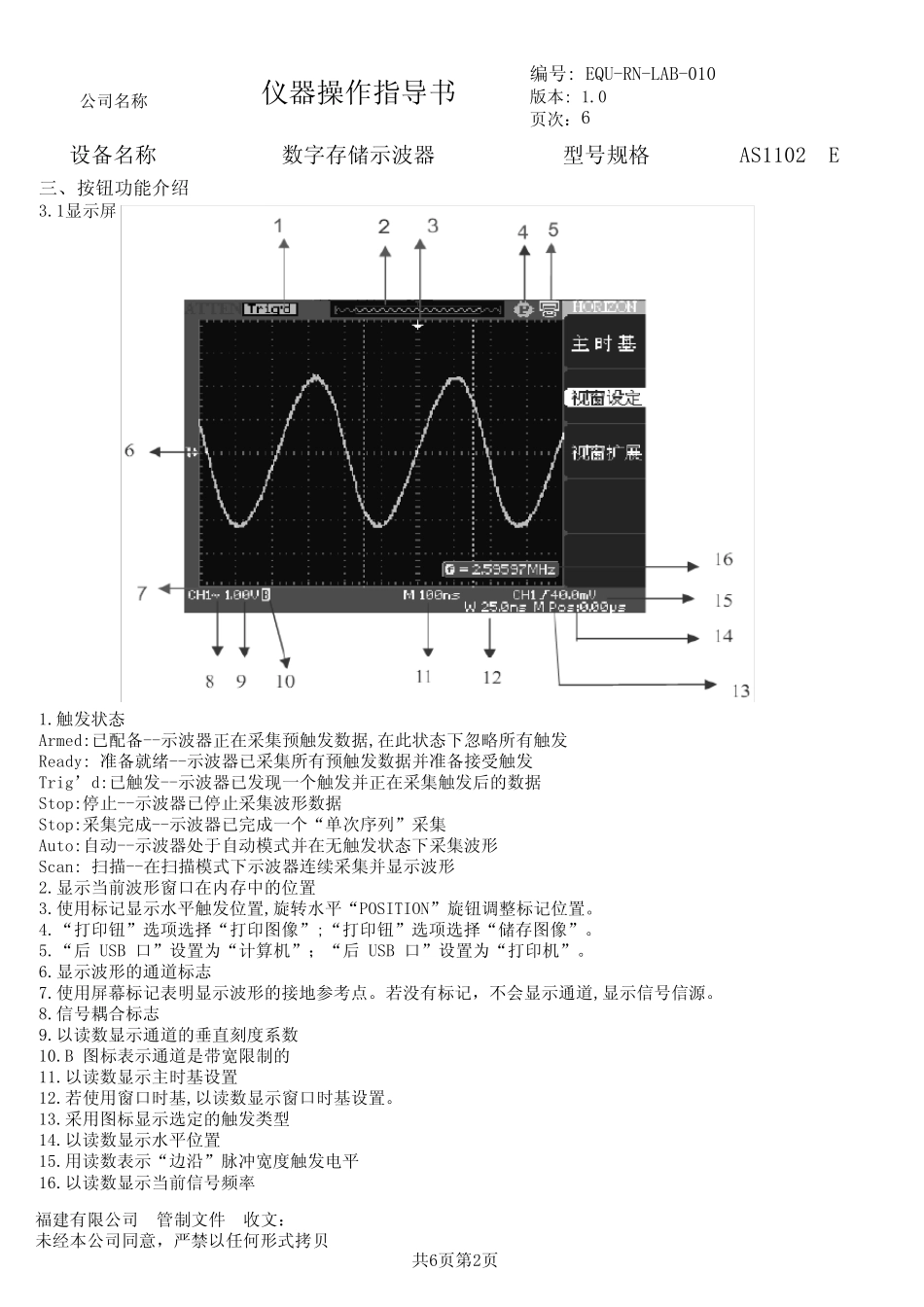

一、设备基本参数双通道，带宽:60MHZ-300MHZ实时采样率：2GSa/s 丰富的触发功能：边沿、脉冲、视频、斜率、交替、延迟 独特的数字滤波与波形录制功能 Pass/Fail功能 标准配置接口：USB Host：支持U盘存储并能通过 U盘进行系统软件升级； 二、仪器面板介绍2.1整体图解2.2按钮名称存储深度:18Kpts公司名称仪器操作指导书编号: EQU-RN-LAB-010版本: 1.0页次：6设备名称数字存储示波器型号规格DAS1102CE213174567891011121314151618福建有限公司 管制文件 收文：未经本公司同意，严禁以任何形式拷贝共6页第1页公司名称仪器操作指导书编号: EQU-RN-LAB-010版本: 1.0页次：6设备名称数字存储示波器型号规格 DAS1102CE三、按钮功能介绍3.1显示屏 1.触发状态Armed:已配备--示波器正在采集预触发数据,在此状态下忽略所有触发Ready: 准备就绪--示波器已采集所有预触发数据并准备接受触发Trig’d:已触发--示波器已发现一个触发并正在采集触发后的数据Stop:停止--示波器已停止采集波形数据Stop:采集完成--示波器已完成一个“单次序列”采集Auto:自动--示波器处于自动模式并在无触发状态下采集波形Scan: 扫描--在扫描模式下示波器连续采集并显示波形2.显示当前波形窗口在内存中的位置3.使用标记显示水平触发位置,旋转水平“POSITION”旋钮调整标记位置。4.“打印钮”选项选择“打印图像”;“打印钮”选项选择“储存图像”。5.“后 USB 口”设置为“计算机”；“后 USB 口”设置为“打印机”。6.显示波形的通道标志7.使用屏幕标记表明显示波形的接地参考点。若没有标记，不会显示通道,显示信号信源。8.信号耦合标志9.以读数显示通道的垂直刻度系数10.B 图标表示通道是带宽限制的11.以读数显示主时基设置12.若使用窗口时基,以读数显示窗口时基设置。13.采用图标显示选定的触发类型14.以读数显示水平位置15.用读数表示“边沿”脉冲 宽度触发电 平16.以读数显示当前信号频 率福 建 有限公司 管 制文 件 收 文 ：未 经 本公司同 意 ，严 禁 以任 何 形式拷 贝共 6页第 2页公司名称仪器操作指导书编号: EQU-RN-LAB-010版本: 1.0页次：6设备名称数字存储示波器型号规格 DAS1102CE3.2控制面板功能介绍1.显示系统CURSORS:光标测量按键;共有三种模式：手动方式、追踪方式、自动方式ACQUIRE:信号获取；获取方式：采样 、峰值检测、平均值 采样:用于采集和精确显示多数波形 峰值检测:用于检测毛刺并减少“假波现象”的可...
