移相全桥参数计算

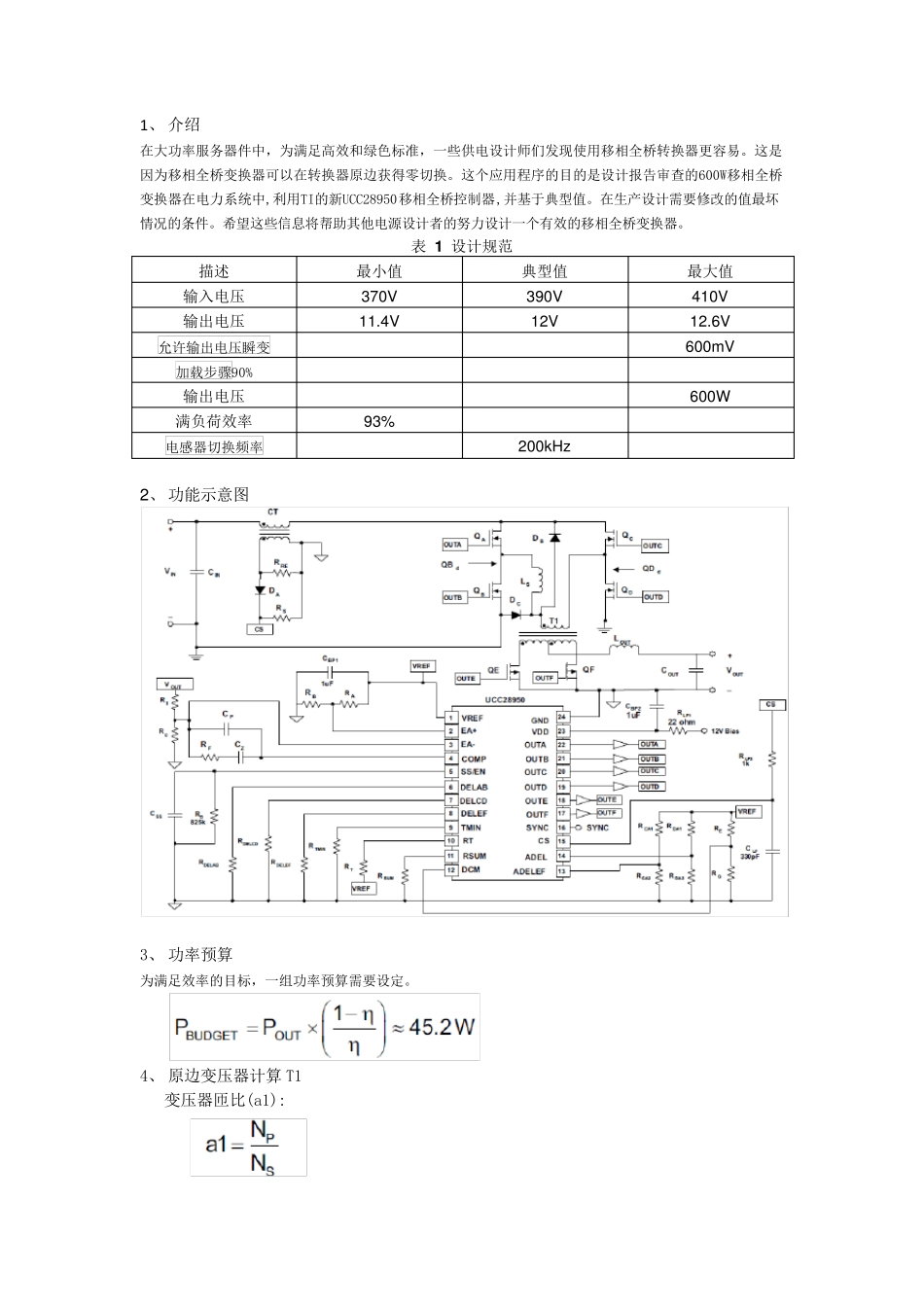

移相全桥参数计算_第1页
1/19

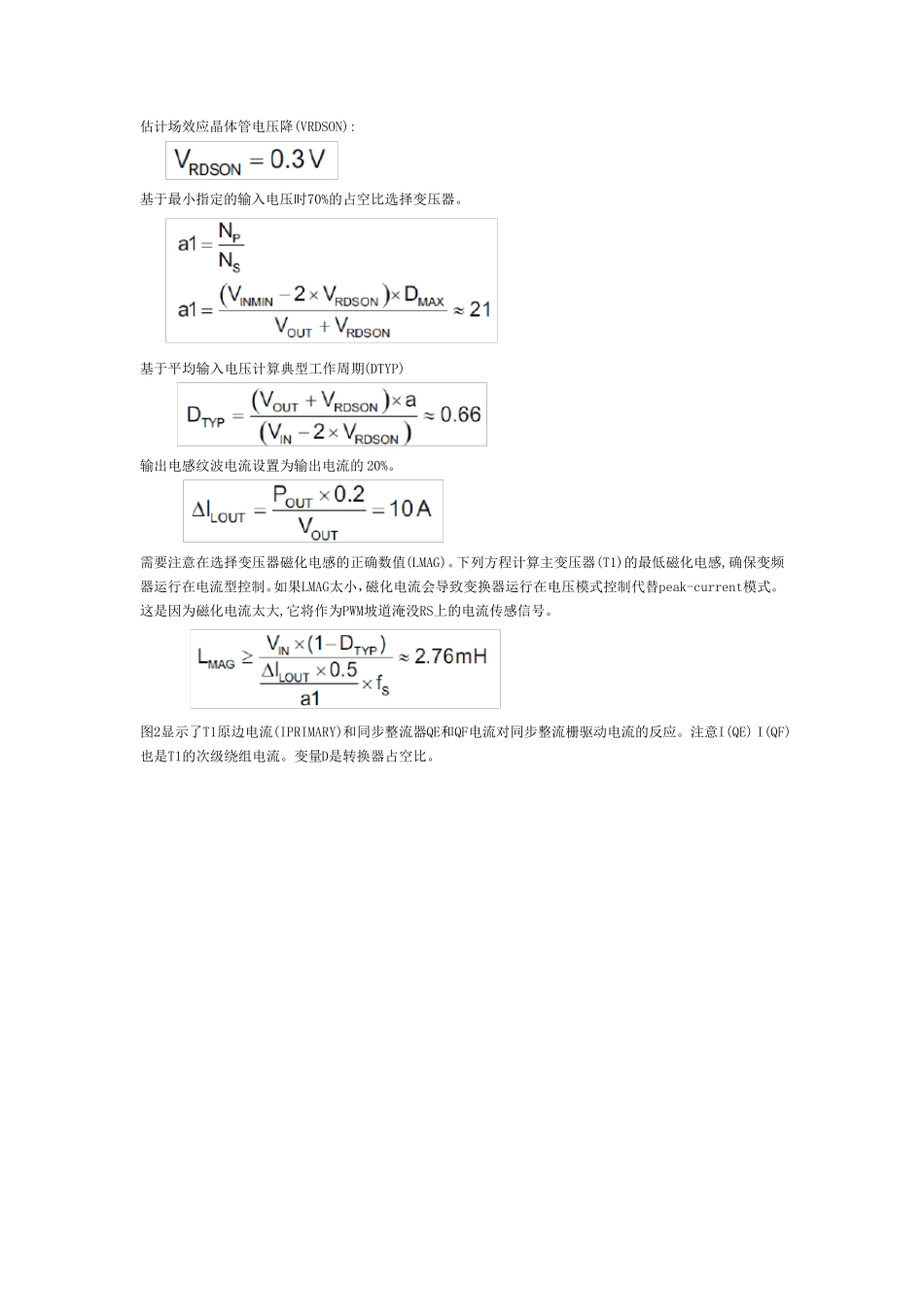

移相全桥参数计算_第2页
2/19

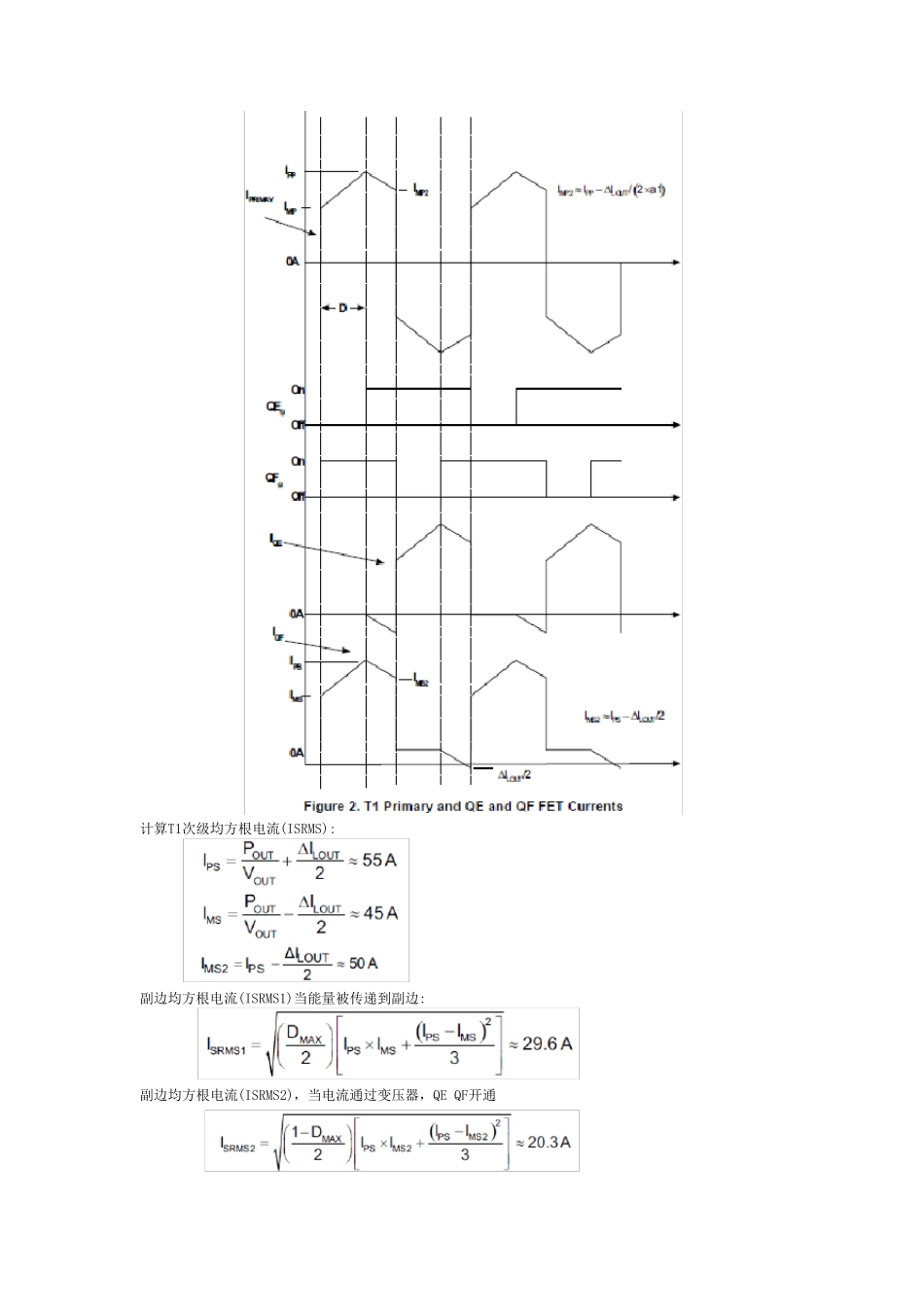

移相全桥参数计算_第3页
3/19
1 、 介绍 在大功率服务器件中,为满足高效和绿色标准,一些供电设计师们发现使用移相全桥转换器更容易。这是因为移相全桥变换器可以在转换器原边获得零切换。这个应用程序的目的是设计报告审查的600W移相全桥变换器在电力系统中,利用TI的新UCC28950移相全桥控制器,并基于典型值。在生产设计需要修改的值最坏情况的条件。希望这些信息将帮助其他电源设计者的努力设计一个有效的移相全桥变换器。 表 1 设计规范 描述 最小值 典型值 最大值 输入电压 370V 390V 410V 输出电压 11.4V 12V 12.6V 允许输出电压瞬变 600mV 加载步骤90% 输出电压 600W 满负荷效率 93% 电感器切换频率 200kHz 2、 功能示意图 3、 功率预算 为满足效率的目标,一组功率预算需要设定。 4、 原边变压器计算 T1 变压器匝比(a1): 估计场效应晶体管电压降(VRDSON): 基于最小指定的输入电压时70%的占空比选择变压器。 基于平均输入电压计算典型工作周期(DTYP) 输出电感纹波电流设置为输出电流的20%。 需要注意在选择变压器磁化电感的正确数值(LMAG)。下列方程计算主变压器(T1)的最低磁化电感,确保变频器运行在电流型控制。如果LMAG太小,磁化电流会导致变换器运行在电压模式控制代替peak-current模式。这是因为磁化电流太大,它将作为PWM坡道淹没RS上的电流传感信号。 图2显示了T1原边电流(IPRIMARY)和同步整流器QE和QF电流对同步整流栅驱动电流的反应。注意I(QE) I(QF)也是T1的次级绕组电流。变量D是转换器占空比。 计算T1次级均方根电流(ISRMS): 副边均方根电流(ISRMS1)当能量被传递到副边: 副边均方根电流(ISRMS2),当电流通过变压器,QE QF开通 副边均方根电流(ISRMS3)引起的负电流在对方绕组随心所欲的时期,请参阅图2。 副边总均方根电流(ISRMS): 计算T1原边均方根电流(IPRMS): T1原边均方根电流(IPRMS1当能量被传递到次边 T1原边均方根电流(IPRMS2)当转换器 总T1原边均方根电流(IPRMS) 此设计一个Vitec变压器被选中,型号75PR8107有一下规范 测量漏原边漏感: 变压器原边直流电阻: 变压器副边直流电阻: 估计转换损失(PT1)是铜损的两倍。(注意:这只是一个估计,基于磁设计总损失可能会有所不同。) 计算剩余功率预算: 5、 QA, QB, QC, QD FET选择 本设计以满足效率和电压要求 , 20A 650 V,CoolMOS FETs 英飞凌被选择Qa Qb Qc Qd 场效应晶体管漏源电阻: 场效应晶体管输出电容指定: 电压drain-to...
